mich würde mal interessieren wieviele ttsh es bereits gibt...
weiss jemand wieviele davon in der ersten Version verkauft wurden???
oder auch von der neuen Version.. wieviele wirds davon wohl geben...

zumindest ne grobe hausnummer würde mich interessieren...
50??
100??
1000??



[chipchap]

mich würde mal interessieren wieviele ttsh es bereits gibt...
weiss jemand wieviele davon in der ersten Version verkauft wurden???
oder auch von der neuen Version.. wieviele wirds davon wohl geben...

zumindest ne grobe hausnummer würde mich interessieren...
50??
100??
1000??

ich glaube, da könnte der DSL Mann bescheid wissen. abgesehen davon, wieviele kits verkauft wurden wäre es natürlich viel interessanter zu erfahren, wie viele davon tatsächlich gebaut wurden und funktionieren. ich meine mich zu erinnern, dass im ersten run ein paar hundert kits verkauft wurden. auf jeden fall nicht tausende...



[LED-man]

im ersten batch (verkauf Dezember2013 -Januar2014) waren es 300Stück, davon sind ca. 250Stück gebaut wurden, ich kenne viele bei denen die pcbs noch rumliegen.
der este Batch wurde als build to order bestellt, Vorkasse - danach Produktion,Lieferung durch Logistiker.

Der zweite batch (auch als rev.2) von mir bezeichnet, wird seit dem 05.01.2015 verkauft.
zthee alias Jon hat ca.200-300pcbs per Verkauf ab Lager, von ihm selbst (keine externe Logistik für Verpackung,shipping)
Es ist hierbei nur Kreditkartenzahlung möglich, kein paypal mehr -da es im ersten batch Probleme gab.
Jon verpackt täglich ein paar pcbs/panels - er prüft jede Ware auf Fehler (hierfür hab ich ein Bild von ihm erhalten, wo man ca.20-30 panels einzeln auf einen Tisch sieht)
nur die bereits täglich verpackten, bietet er tagesaktuell im store an - der Kauf gerät aktuell zur Glückssache.

es wird auch wieder einen weiteren Verkauf geben, mit weiteren Änderungen - im Design, Technik.
Hierzu könnt Ihr mir gern Verbesserungsvorschläge mitteilen.

u.a RFC (request for change) und improvements von mir:
Änderung des Trimmer für v/oct auf multiturn
pcb größe ändern - da Montage in Holzcases bei rev.2 in den oberen Ecken sehr eng ausgelegt ist.
pcb standoffs - mehr Löcher in der pcb für Halterungen während des bestückens, da aktuell 2 Ecken frei hängen, sowie in der Mitte ein Loch.

Advanced Version des pcbs/Panels z.b für Sync, Midi, VCO1 mit allen Wellenformen
limited Version: blaues Panel (wie beim Arp2600 Edition), schwarz mit orange/rot Druck (wie original) das werde ich selber anbieten, falls Jon es nicht macht (Sommer/Herbst2015)



[chipchap]

im ersten batch (verkauf Dezember2013 -Januar2014) waren es 300Stück, davon sind ca. 250Stück gebaut wurden, ich kenne viele bei denen die pcbs noch rumliegen.

woher weisst du denn, dass 250 gebaut wurden?



[LED-man]

im ersten batch (verkauf Dezember2013 -Januar2014) waren es 300Stück, davon sind ca. 250Stück gebaut wurden, ich kenne viele bei denen die pcbs noch rumliegen.

woher weisst du denn, dass 250 gebaut wurden?

ich weiß das 300verkauft wurden,
das ca.250fertig sind entnehme ich den muffwiggler Forum und Anfragen an mich bzw. Statistiken aus meinen Building guides.
ebenfalls ist ein Indiz der Mouser Lagerbestand und Nachfragen bei nordcore und anderen Nutzern bzgl. der zusatz pcbs.
allein in Deutschland/Österreich/Schweiz sind mind. 8-10Stück nicht fertig (rev.1)
Vielleicht sind sogar nur 200Stück fertig.



[Pentado]

danke für die info..

also auf einen schwarz orangenen wäre ich besonders scharf...(schade das es den jetzt noch nicht gibt)

aber auch midi und vco1 mit mehr wellenformen fänd ich klasse



[Anonymous]

Weiss hier jemand was der Versand des Kits aus Schweden kostet ?
Bei aktuellem Wechselkurs sind es sonst 525€

Danke.



[LED-man]

Weiss hier jemand was der Versand des Kits aus Schweden kostet ?
Bei aktuellem Wechselkurs sind es sonst 525€

Danke.

Ca.35€ je nach kurs



[Anonymous]

Sagt mal, wie findet ihr das Teil klanglich?

Habe das Teil letztens gehört, tönte irgendwie ein bisschen nach Plugin...



[Anonymous]

Weiss hier jemand was der Versand des Kits aus Schweden kostet ?
Bei aktuellem Wechselkurs sind es sonst 525€

Danke.

Ca.35€ je nach kurs

Danke Dir.



[LED-man]

Jon schrieb mir, das er davon ausgeht bis in den Februar rein pcb kits täglich anzubieten.
In den letzten Tagen war teils Feiertage in Schweden und er hat viel verpackt.
daher am besten mehrfach täglich den Shop prüfen.



[Anonymous]

Das tue ich quasi stündlich
Aber in den letzten 3 Tagen war es bisher stets "Out of stock"



[3456778674]

ich weiß das 300verkauft wurden,
das ca.250fertig sind entnehme ich den muffwiggler Forum und Anfragen an mich bzw. Statistiken aus meinen Building guides.
ebenfalls ist ein Indiz der Mouser Lagerbestand und Nachfragen bei nordcore und anderen Nutzern bzgl. der zusatz pcbs.

Ich hab bislang ca. 145 von meinen Regler-Boards in der Weltgeschichte verteilt, inzwischen scheint die Nachfrage ziemlich gesättigt.



[Anonymous]

Nun Cases sind ja auch ein Gebiet von mir. Ich bezweifel allerdings, dass ich den Preis für das Studiocase unterbieten kann.

Überlege noch, was ich mir für ein Case baue...lackiert oder Echtholz...
Aber ohne TTSH wirds nix



[Anonymous]

Meine Frage an Jon übersetzt:

Gibt es seit 5 Tagen keine Verfügbarkeit oder sind meine Browser fehlehraft ?

Antwort:
Hi Steffen,

I think 6 days is more correct, so your browser is not fooling you.

Best regards,
Jon


Nun ja - das zu seiner Info auf der Homepage....

Ähnlich hilfreiche Antworten gab es schon bei der Kommunikation mit der Frage nach den absurd platzierten Bohrungen für den Serge TKB. Eine gewisse Arroganz schwingt da mit - leider.



[Xpander-Kumpel]

Meine Frage an Jon übersetzt:

Gibt es seit 5 Tagen keine Verfügbarkeit oder sind meine Browser fehlehraft ?

Antwort:
Hi Steffen,

I think 6 days is more correct, so your browser is not fooling you.

Best regards,
Jon


Nun ja - das zu seiner Info auf der Homepage....

Ähnlich hilfreiche Antworten gab es schon bei der Kommunikation mit der Frage nach den absurd platzierten Bohrungen für den Serge TKB. Eine gewisse Arroganz schwingt da mit - leider.

Wenn Du nett gefragt hast ist das blöd!
Wenn nicht:
"Wie man in den Wald hinein ruft...!"



[Anonymous]

Meine Frage an Jon übersetzt:

Gibt es seit 5 Tagen keine Verfügbarkeit oder sind meine Browser fehlehraft ?

Antwort:
Hi Steffen,

I think 6 days is more correct, so your browser is not fooling you.

Best regards,
Jon


Nun ja - das zu seiner Info auf der Homepage....

Ähnlich hilfreiche Antworten gab es schon bei der Kommunikation mit der Frage nach den absurd platzierten Bohrungen für den Serge TKB. Eine gewisse Arroganz schwingt da mit - leider.

Wenn Du nett gefragt hast ist das blöd!
Wenn nicht:
"Wie man in den Wald hinein ruft...!"

Recht hast Du. Meine Nachfrage, warum die Befestigungslöcher im TKB im Gegensatz zu den üblichen STS Panels deplaziert sind kam im Grunde sowas wie: Es ist so wie es ist, es ist DIY, kannst ja auch bei STS kaufen.
Eine vernünftige Antwort blieb leider aus. Es geht ja manchmal nur darum Dinge zu verstehen...

Man stelle sich vor, man möchte seine Serge boats damit bestücken - das wird nichts.



[LED-man]

muffwiggler ist tot..

bin dann mit dem TTSHs dort:

http://electro-music.com/forum/viewtopi ... 150#407150



[3456778674]

Da Muff grade nicht geht:

Bezüglich Stromversorgung:
Auf dem TTSH Rev.2 Board ist ja der Längsregler schon drauf. Da kann man auch ganz prima ein "normales" AC/DC Schaltnetzteil vor bauen. Das muss einstellbar sein, damit man das auf ca. 15.6 justieren kann.
Zu viel Spannungsabfall (... wie man ihn für eine Trafo/Gleichrichter Kombination bräuchte) geht nicht, weil die Regler die Verlustleistung dann nicht mehr abführen können.
(Mehr als 1W würde ich denen nicht zumuten. )
Insofern würde *ich* da ein Meanwell RD-3513 ausprobieren. (Dessen Einstellbereich ist für "soliden Entwurf nach Worst Case Datenblatt" etwas zu klein. Da ich meine Synths nur bei Wohnzimmertemperatur betreibe sollte das aber problemlos laufen. )
Ansonsten halt zwei Meanwell RS-15-15.



[LED-man]

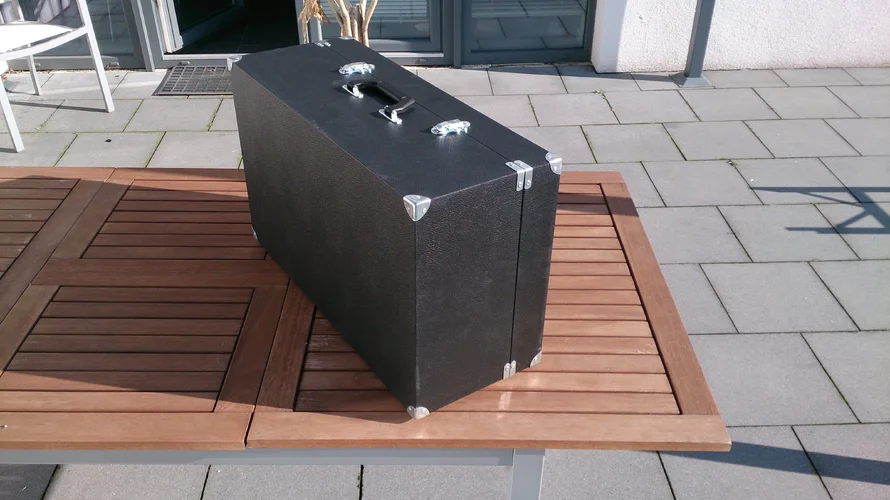

Tolexcase ist fertig..
115€ für das tolexen von einer Firma.

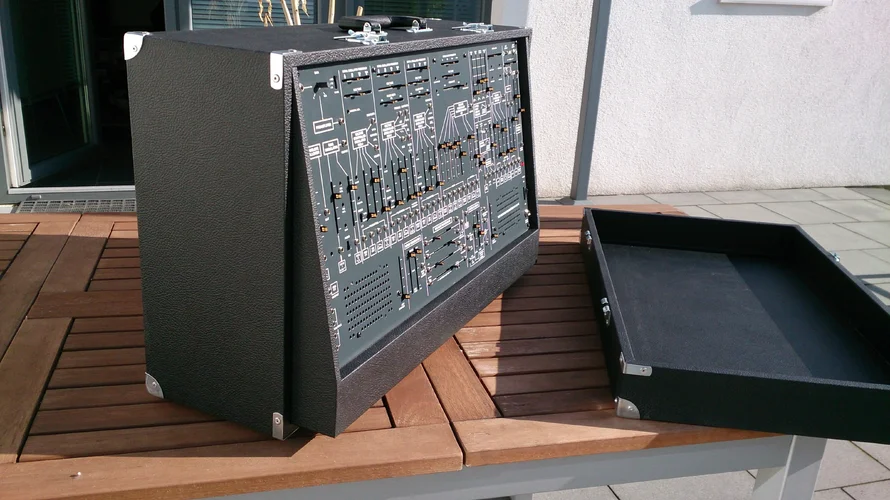

Roadcases sind fertig beim Tischler, tolex folgt in 2Wochen.

P.s: beim rev 2 bitte die -15/+15 links am external input messen nicht über tp1 tp3 - das ist vom murata dc-dc der ausgang.



[Pentado]

den jumper nicht zu vergessen ... also für die noobs



[LED-man]

here is the new Build thread rev.2
(backup here:http://electro-music.com/forum/viewtopic.php?p=407150#407150 and on my website)

General TTSH postings like Availability and more here:
http://www.muffwiggler.com/forum/viewtopic.php?t=82997

TTSH Ver.2 (7.1 on pcb)
Released: 5.January 2015

Release Info:
Changes between first Version and rev.2:
- Powersection, two 1 inch voltage converter, embedded powerregulator like nordcores v1 addon pcb, 3x SMD inductors/chokes and more
- Amplifier : new design without cooling, other Amplifier Transistors and some other parts in this section
- LED Driver redesign
- multiples on pcb
- speaker holes
- switches: you get with the pcb kit few small pcbs with - this are used like a washer for the switches, in result switch mounting is easier as in TTSH rev.1 (pics on my website)
- some minor fixes
______________________________________

Schematic v2 (7.1):
http://thehumancomparator.net/wordpress/wp-content/uploads/2014/05/ttshv2schematics.pdf
________________________________________________

Jon /Zthees Buidling guide (26.Jan.2015 uncomplete)
http://build.thehumancomparator.net/

my own Building guide for Users with good experiences in DIY:
https://www.dsl-man.de/display/DSO/TTSH+rev2+Buidling+Guide
_________________________________________________________

Mainboard BOM

http://thehumancomparator.net/wordpress/wp-content/uploads/2015/01/ttshv2BOM.pdf
dont worry if you miss 2x 100K resisitors and 1x 1M , TL071 - thats only needed when you complete the TL071 section on frontpanel pcb side
1x 10K resistor left

add 4x 4n7 c0g instead of 4x 4n7 from BOM - (wrong partnumber)
(correct nr. partnumber 810-FK28C0G1H472J )

add 2x 12k resistor instead of one
add 32x 1uF electrolyte cap instead of 31


VCO Sub pcbs BOM

http://thehumancomparator.net/wordpress/wp-content/uploads/2015/01/4027v2BOM.pdf

please add: 6x 100nF SMT c0g caps in size 805
mouser part 100nF 77-VJ0805Y104JXXPBC instead of the 6x normal caps.
10nF works fine too (its only a decoupling cap)

3x Timing cap 680pF needs a polypropylene, polystyrene or silva mica (7.5mm footprint)
mouser: 80-PHE450HK3680JR05


notice: the usage of 1k87 3300ppm instead of 3500ppm works fine too.

you can try the usage instead of SMT inductors/chokes this:
http://www.reichelt.de/index.html?ACTION=3;ARTICLE=86466;SEARCH=L-HBCC 100
(add enough soldercore to the pcb pads, bent the leads and solder this to the pads)


DIFF from Version 1to version2 (first TTSH from early2014 to second from early 2015)
http://thehumancomparator.net/wordpress/wp-content/uploads/2014/05/v1-v2-diffferences.pdf

rare partkit: http://www.thonk.co.uk/?s=ttsh&submit.x ... pe=product
full partkits, cases: http://www.synthcube.com/cart

matched pairs and some other parts from my groupbuy left, ask me.
____________________________________________________________

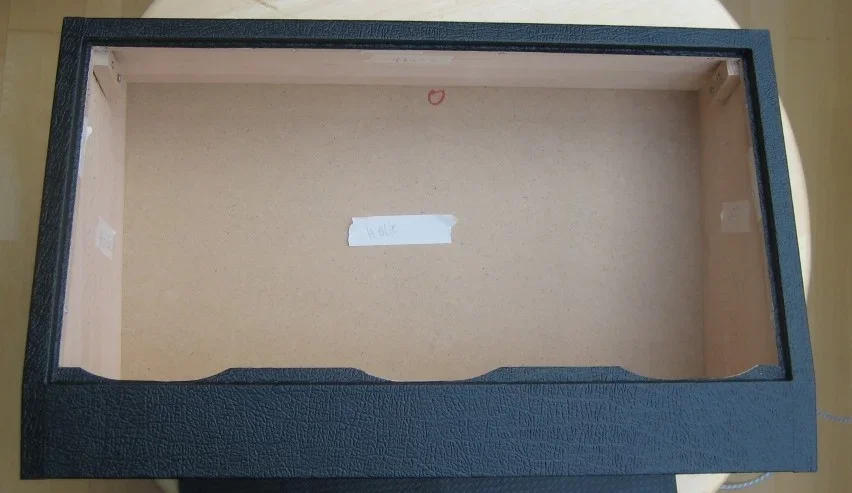

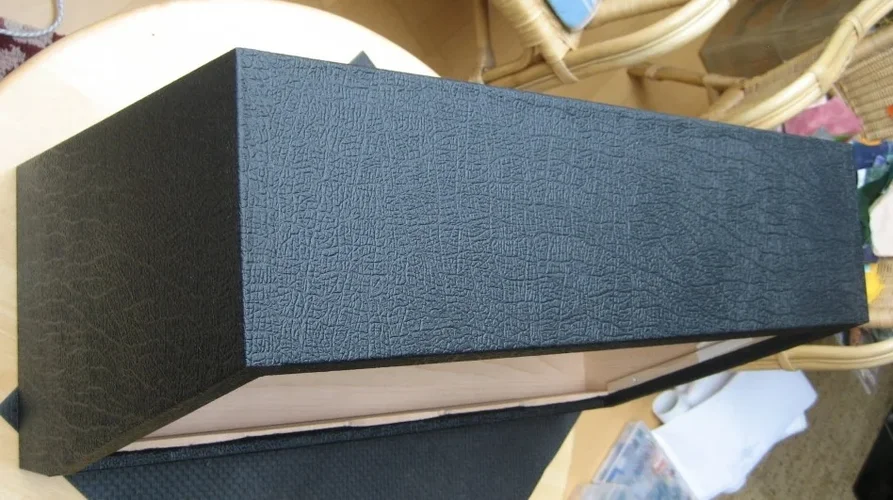

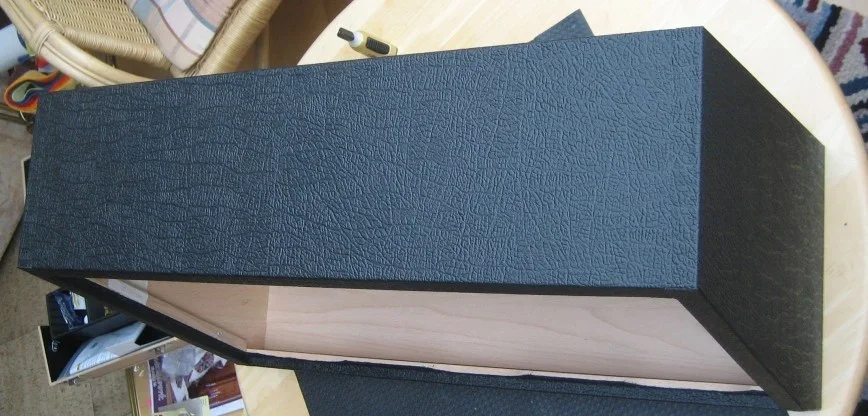

Studio/Roadcase Cases opt. Tolex https://www.dsl-man.de/display/DSO/TTSH+Case
synthcube.com plans to offer cases too
_____________________________________________________________

known Issues and more

1.
You dont need TTSHv1. Bugfixes in rev.2 to get a working TTSH
all known Issues are fixed in rev.2, except the Noise gain/distorted - for my usage its the default good https://www.dsl-man.de/display/DSO/TTSH+known+issues#TTSHknownissues-3fix


2.
Measurement of DC Regulator output:
use for measurement the TP 15V to ground and TP -15V to ground (not TP1 or TP3 )
THATS very important to measure -15/+15V
otherwise you risk expensive damages or blown caps. (safe your eyes)

3.
if you plan to add the VCO Sync option, dont cut the legs from all VCO subboards too short (see VCO sync option here)
please pm me, if you want to add/correct here some Infos

4.
mount the mhe172/mj1182 with letters in position to pcb inside not to the outside. (pics later)
__________________________________________________________
Modifications (no bugfixes)

AR Envelope:
https://www.dsl-man.de/display/DSO/TTSH+Mod+AR+Envelope

VCO Sync:
https://www.dsl-man.de/display/DSO/TTSH+Mod+Sync+Option
Reverb Op-amp:
https://www.dsl-man.de/display/DSO/TTSH+Reverb+Driver+Mod

Gatebooster:
https://www.dsl-man.de/display/DSO/TTSH+Gatebooster



[Pentado]

...... ES LEBT ......






Ein ausdrücklichen Dank and den LED Man, der mir das als absoluten Anfänger möglich gemacht hat.

ich hatte zwar schon hier und da ein bischen meine alten kisten geserviced/restauriert
aber das hier ist mein erstes wirkliches DIY Ding....
ich hatte vorher angst.. zwischendurch panik ...
und am Ende ist es halb so wild, wenn das so gut vorbereitet und supportet wird wie vom LED man!!
den Kalibrierungskram hab ich noch vor mir, aber ich bin guter Dinge
jetzt mach ich erstmal ein bischen auf schreiner

Weiter so!!

DANKE!!



[lowcust]

...... ES LEBT ......






Ein ausdrücklichen Dank and den LED Man, der mir das als absoluten Anfänger möglich gemacht hat.

ich hatte zwar schon hier und da ein bischen meine alten kisten geserviced/restauriert
aber das hier ist mein erstes wirkliches DIY Ding....
ich hatte vorher angst.. zwischendurch panik ...
und am Ende ist es halb so wild, wenn das so gut vorbereitet und supportet wird wie vom LED man!!
den Kalibrierungskram hab ich noch vor mir, aber ich bin guter Dinge
jetzt mach ich erstmal ein bischen auf schreiner

Weiter so!!

DANKE!!

alle Achtung Super, als Anfänger hätte ich Muffensausen beim einlöten der Tranys bekommen.



[3456778674]

Das eigentliche Problem sind schlechte Lötstellen und vertauschte Teile.
Transistoren mit dem Lötkolben kaputt bekommen ist nicht so einfach. Da geht dir eher die Platine kaputt.



[LED-man]

Unterlegscheiben und muttern nach dem kalibrieren. .



[LED-man]

Er ist kein Anfänger. .
er hat schon Erfahrungen mit löten und Bauteilen..

Es ist nichts für blutige Anfänger.
sonst sind 1200€ Material Schrott.
ich hatte letztes Jahr jemand geholfen, aus dem Ausland, er hatte
seine pcb zerstört, falsche trannys drin und danach brim auslöten alle traces im vcf zerstört.
dann lieber einen Freund oder Bekannten fragen.
ebenfalls ist eine Lötstation und ordentliche Messinstrumente nicht günstig, ein ozsi und frequenzzähler ebenfalls.



[Pentado]

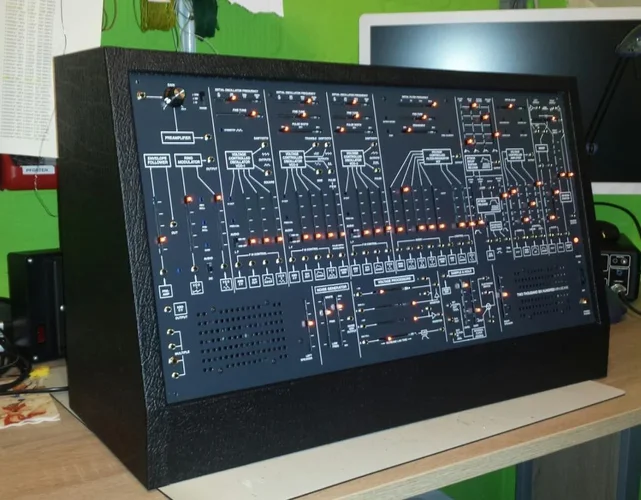

So... mein Koffer ist nu auch fertig... hab versucht es so ähnlich wie möglich dem original nachzubauen
(soweit ich das bei denen die ich live gesehen hatte und von bildern abgucken konnte)

mit dem tolexen ging dann doch erstaunlich einfach wenn man nach den tipps aus dem netz geht, hätte ich nicht gedacht...

nur nochmal ordentlich putzen hätte ich ihn vor den bildern nochmal

dat isser nu: 100% selfmade mit telefonischer unterstützung vom LED Man!



[swissdoc]

Sehr schick, aber warum ist der Koffer so "dick"? Der Synth selber baut ja nicht annähernd so tief, oder übersehe ich da etwas?



[ppg360]

Ist wahrscheinlich eine 5.1-Hallspiralenanordnung drin verbaut .

Stephen
