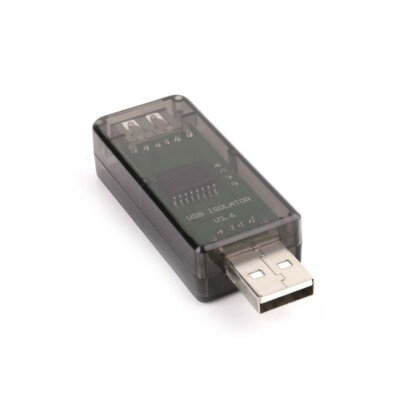

MOD: Was man gegen USB Einstreuung/Störungen machen kann steht hier: viewtopic.php?f=75&t=122538
Hallo allerseits,
In diesem Thread soll es um alle Geräte mit USB-Anschluß gehen, die durch einen nicht entkoppelten USB (Schirmung) entweder direkt auf dem Audiosignal oder über die Gehäusemasse (bei Metallgehäuse) Störsignale verursachen, die meist von ebenfalls nicht entkoppelten Schaltnetzteilen der angeschlossenen Rechner herrühren.
Die aufgelisteten Geräte sollten folgende Kriterien erfüllen:
- USB-Aschluß (natürlich), B-Typ, also für Geräte (quadratisch oder Mini/MicroUSB), nicht A-Typ für Host bzw Massenspeicher
- analoge Audioanschlüsse
- wenn kein Audio, dann Metallgehäuse für Rackeinbau
- Sonderfall, zB BeatStep Pro: Controller/Sequenzer mit USB und analogen Triggerein/ausgängen, die bei nachfolgenden Geräten zu Störgeräuschen führen können
Dieser Thread soll dazu dienen, solche Geräte aufzulisten, die Liste wird dann ins Wiki eingepflegt.
Wie stellt man fest, ob das Gerät einen nicht entkoppelten USB-Anschluß hat?
Ganz einfach.
- Man nehme ein normales Multimeter und schalte es auf Widerstandsmessung, nicht den Durchgangsprüfer nehmen, kleinsten Meßbereich einstellen.
- betroffenes Gerät ausschalten und Anschlüsse abstecken
- Eine Meßspitze an die Schirmung der USB-Buchse halten, wenn das nicht geht, weil Mini/Micro-USB, dann einen Stecker rein und auf dessen Hülse halten
- zweite Meßspitze an entweder blanke stelle des Metallgehäuses (auch Schraube) oder die Hülse einer Audiobuchse
Zeigt das Meßinstrument hier Null an, ist die USB-Schirmung direkt mit der Gehäusemasse und/oder der Audiomasse verbunden, das Gerät ist somit prädestiniert, von USB kommende Störgeräusche aufs Audio zu leiten.
Zeigt das Multimeter einen geringen Widerstand oder garkeinen Wert an (bzw so, als wären die Meßspitzen nicht angeschlossen) kann man davon ausgehen, daß da entweder komplett entkoppelt oder zumindest ein Kondensator dazwischensitzt, dessen Widerstand man in diesem Fall mißt.
Bitte keine Grundsatzdiskussion hierzu, die hatten wir schon an anderen Stellen reichlich, hier soll einfach entsprechene Information zusammengetragen werden.
Postings am Besten so:
Hersteller
Gerät
Geräteklasse (zB Audio Interface, MIDI Interface, Synthesizer)
Gehäuseart
entkoppelt/nicht entkoppelt
Bemerkung (optional)
Baugleiche/ähnliche Geräte kann man auch zusammenfassen.
Danke schonmal für alle Beiträge!
----------------------------------------------------------------------------
Ich fange mal mit den mir bekannten Geräten an:
Emagic
AMT8, Unitor8MKII
MIDI Interface
Metallgehäuse, 19" 1HE Rackmount
nicht entkoppelt
Iconnectivity
Iconnect MIDI2+, MIDI4+, MIO2, MIO4
MIDI Interface
Metallgehäuse
nicht entkoppelt
Iconnectivity
Iconnect MIO10
MIDI Interface
Metallgehäuse, 19" 1HE Rackmount
nicht entkoppelt
Kurzweil
PC3, PC3x, PC361, PC3K6/7/8, PC3A6/7/8
Synthesizer/Workstation
Metallgehäuse
nicht entkoppelt
Behringer
Xenyx UFX 1204, 1604
Mischpult
Metallgehäuse
nicht entkoppelt
Behringer
Xenyx QX-Modelle
Mischpult
Metallgehäuse
nicht entkoppelt
Modal Electronics
001, 002(r), 008(r)
Synthesizer
Metallgehäuse
entkoppelt (optisch)
MOTU
828 MKII USB, MKIII Hybrid
Audio-MIDI Interface
Metallgehäuse, 19" 1HE Rackmount
entkoppelt (Kondensator)
Arturia
Beatstep Pro
Stepsequenzer/Controller
Kunstoffgehäuse mit Metallboden
nicht entkoppelt
Bemerkung: Arturia liefert ein spezielles Y-Adapterkabel mit, welches eine Entkoppelung bereitstellt
