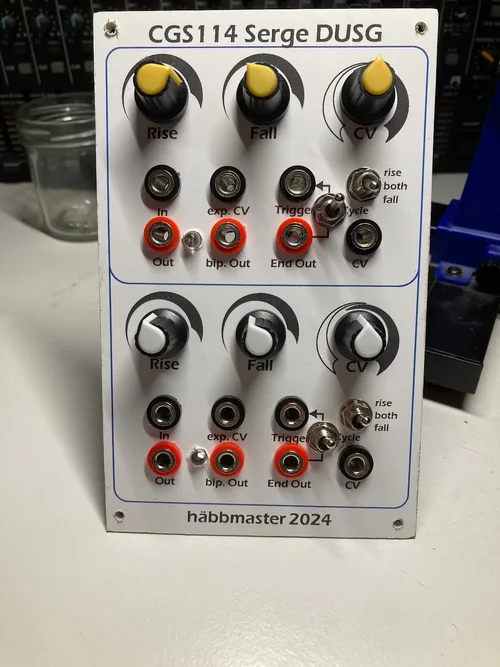

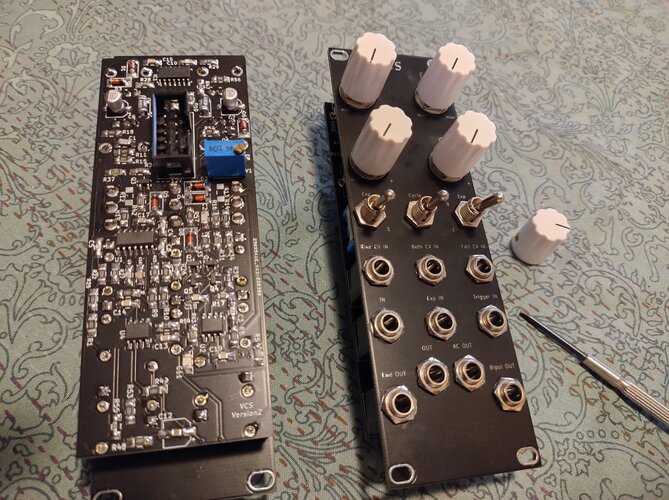

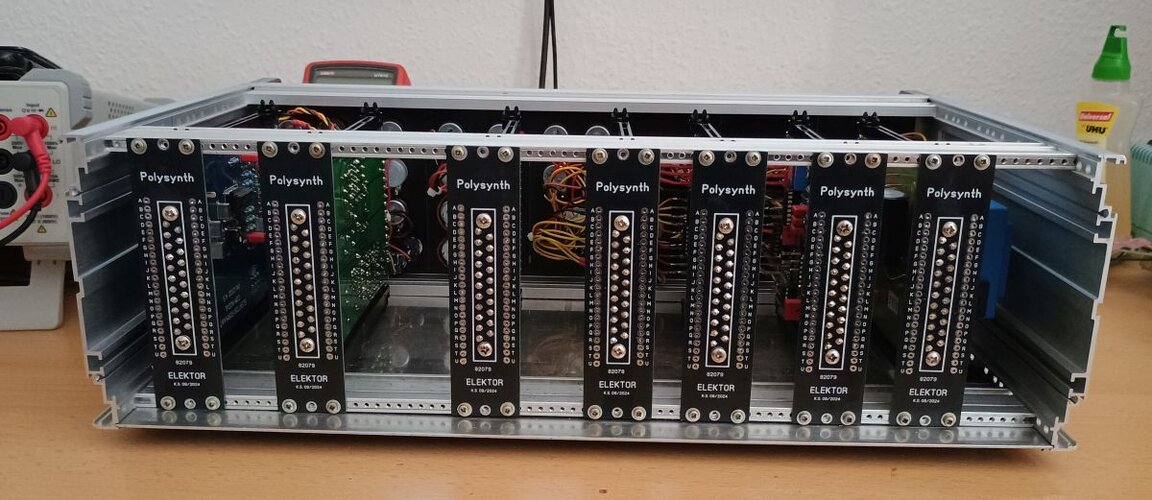

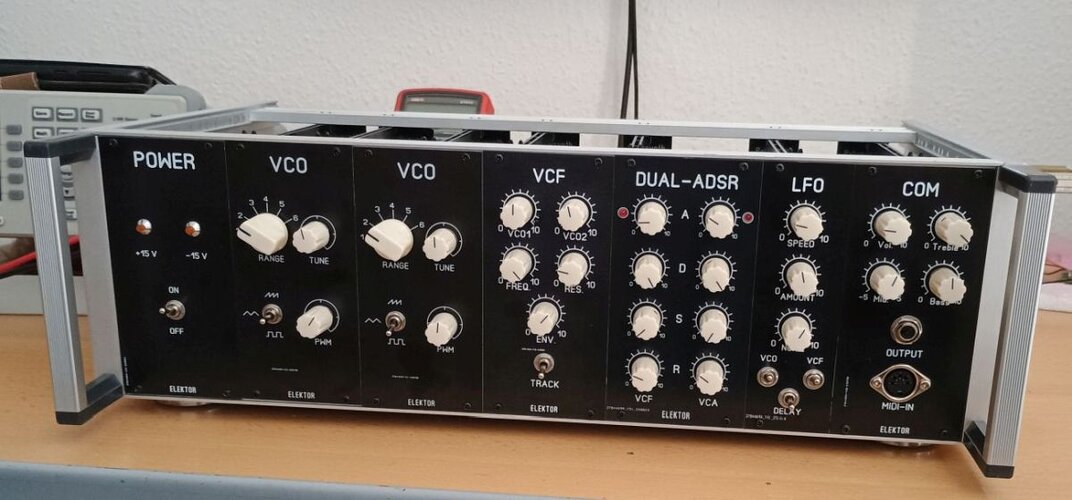

Listing - An was baut ihr denn so?

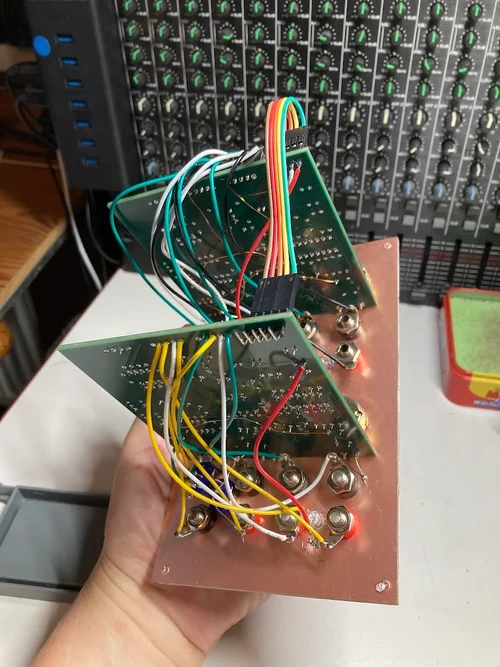

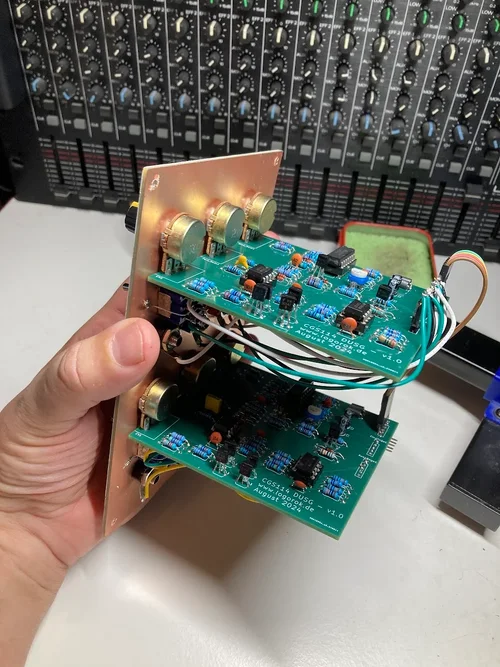

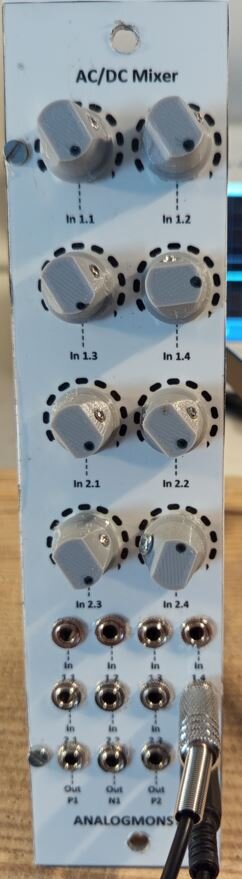

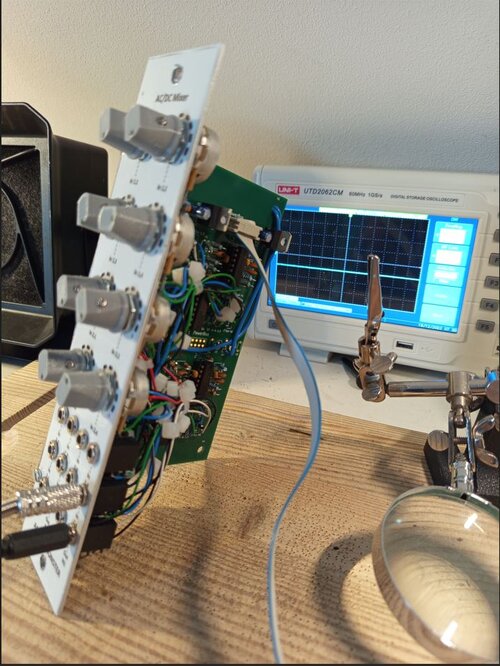

Uuuuund - fertig!




Und noch ein Bild aus seinem neuen Zuhause.

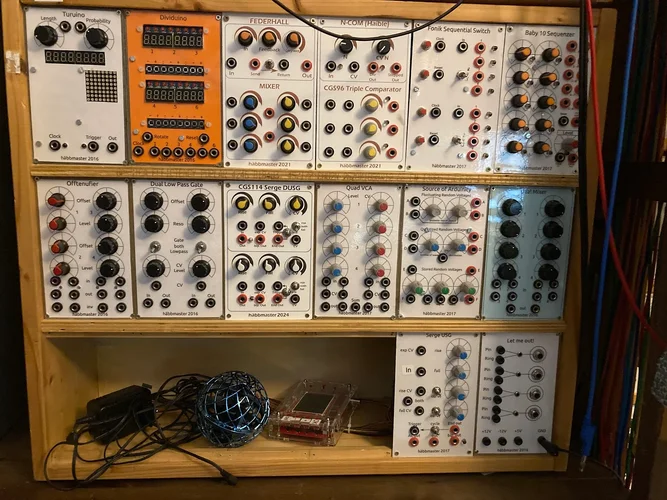

Drei Platinen hab ich noch, aber jetzt muss ich erstmal noch ein paar Tage warten, weil mir die Zenerdioden ausgegangen sind.

Dann bestell ich mir nochmal weitere Platinen von der revidierten Version. You can never have too many DUSGs!

Fünf hab ich schon, plus zwei einzelne USGs, zwei Envelopes und zwei SSGs.

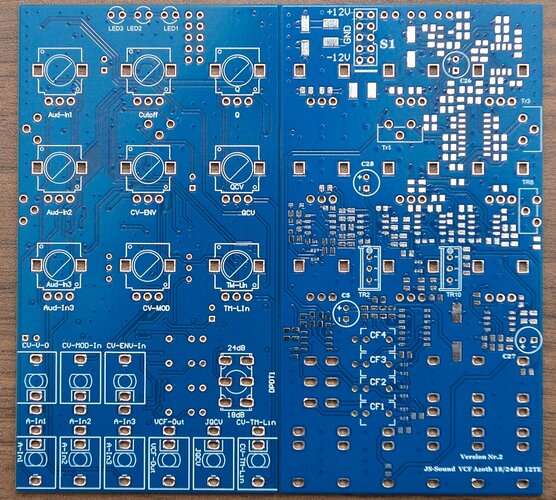

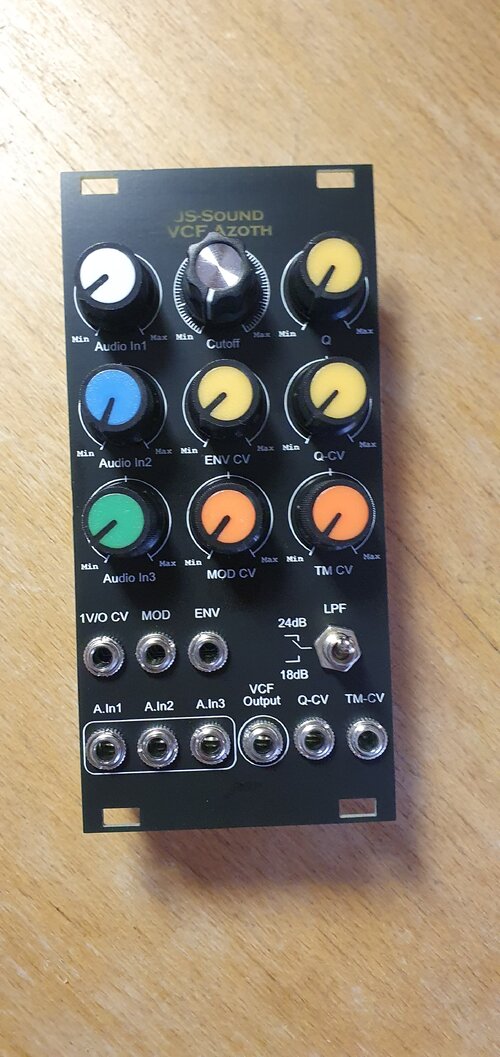

Ich habe heute von JLCPCB neue Platinen von meinem VCF Azoth V2 bekommen. Es hat sich nicht viel an dem Projekt geändert, aber was sich geändert hat, dass ab jetzt mein Logo "JS-Sound" mit LED-Beleuchtung in Takt zu den Modulation Quellen: QCV, CV-TM, CV-Mod blinken kann und auch etwas die Farbe von LEDS wird sich verändern. Zweiter super Filter wird mir nicht stören :) Seitdem ich bei JLCPCB die Platinen in bester und teuerer Qualität bestelle, macht JLCPCB kein Mist mehr und das ist auch gut so. :)


Das Modul ist fertig, leider habe ich den Knob wie oben nur eins.


Also soweit funktioniert alles fast perfekt. Von der Version 1 der Unterschied ist ziemlich groß bei V2. Ich muss noch 2..3 Werten bei den Widerständen anpassen und dann wäre ich komplett zufrieden. Jetzt kann ich den Filter noch nicht ganz öffnen und beim TM-Eingang, wenn das Poti auf Max steht, ist die Modulation ein wenig zu schwach. Der Rest stimmt. Das Hauptziel war zwei verschiedenen Klangvarianten bei zwei meinen VCF zu erreichen. Jetzt muss ich noch das Panel mit anderem Namen für zweites Modul fertigen.

Hier ist eine kleine MP3 Demo mit dem Delay/Chorus (Boss DD-500) von neuem VCF Modul.

Das ist direkt Sound ohne die Bearbeitung.

JS-Sound VCF Cygnus (v2)
Anhang anzeigen JS-Sound VCF Cygnus.mp3


Hier ist trocknes Beispiel ohne Effekten, das ist auch direkt Sound ohne die Bearbeitung.
Anhang anzeigen JS-Sound VCF Cygnus2.mp3

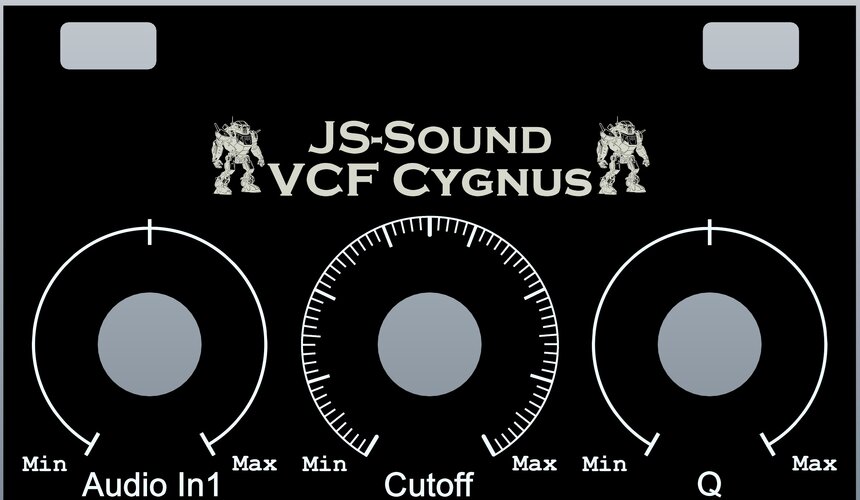

Das Panel für V2 VCF ist jetzt auch fertigt.


VCF Cygnus Panel.jpg

Zuletzt bearbeitet:
Das Modul ist fertig, leider habe ich den Knob wie oben nur eins.

Anhang anzeigen 228502

Also soweit funktioniert alles fast perfekt. Von der Version 1 der Unterschied ist ziemlich groß bei V2. Ich muss noch 2..3 Werten bei den Widerständen anpassen und dann wäre ich komplett zufrieden. Jetzt kann ich den Filter noch nicht ganz öffnen und beim TM-Eingang, wenn das Poti auf Max steht, ist die Modulation ein wenig zu schwach. Der Rest stimmt. Das Hauptziel war zwei verschiedenen Klangvarianten bei zwei meinen VCF zu erreichen. Jetzt muss ich noch das Panel mit anderem Namen für zweites Modul fertigen.

Hier ist eine kleine MP3 Demo mit dem Delay/Chorus (Boss DD-500) von neuem VCF Modul.

Das ist direkt Sound ohne die Bearbeitung.

JS-Sound VCF Cygnus (v2)
Anhang anzeigen 228564


Hier ist trocknes Beispiel ohne Effekten, das ist auch direkt Sound ohne die Bearbeitung.
Anhang anzeigen 228565

Das Panel für V2 VCF ist jetzt auch fertigt.


Anhang anzeigen 228619

P.S. Falls jemand das Interesse hat mein VCF-Modul selbst zu löten, ich habe noch 4 LP's die ich eigentlich nicht brauche, mein kleines Eurorack 6Ux84TE ist jetzt endlich voll, kann ich die PCB + das Panel anbieten. Einige mechanische Teile wie DPDT-Switch, Trimmers und 100K Potis habe ich auch noch übrig. Alle SMD-Teile außer BCM857BS, BCM847BS Transistoren und 0.1uF SMD-Kondensatoren (0603) für Spannungsfilter sind 0805, SO8, SO14, SO16. Die Kondensatoren im Audio Bereich und in dem Filter sind THT.

Sicher werde ich keine 5 VCF von gleicher Sorte in meinem Eurorack brauchen. Alle Werte von allen Bauteilen sind schon generell optimal angepasst und da braucht man keine Zeit zu verlieren um noch irgendwas zu verbessern. Also mit anderen Worten so wie im Bom steht wird alles gleich funktionieren. Zum Löten ist auch alles perfekt auf der PCB gemacht es gibt keine Hindernisse auf beiden Seiten. Es wäre halt schade, wenn die Platinen bei mir nur rumliegen werden. Ich kann auch einige Teilen für euch schon einlöten. Ich habe noch genug von den AS3046 und von BCM857BS, von BCM847BS habe ich nur wenig übrig. Die Resonanz kann auch Selbstoszillieren von 10 Herz bis ca. 8kHz. Auf dem Modul sind 3 Audio Inputs, 5 CV-Inputs und 1 Audio Output.

Zuletzt bearbeitet:

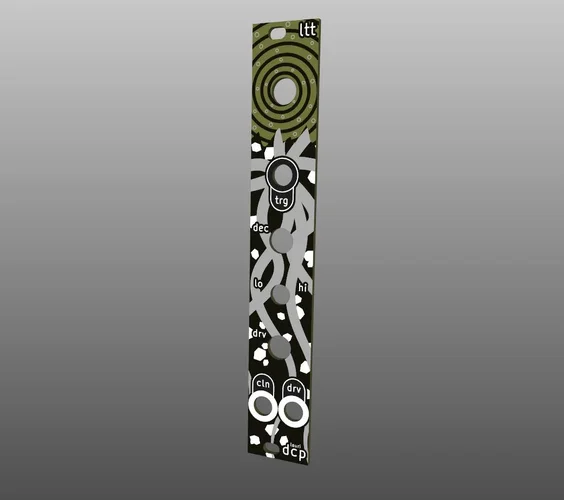

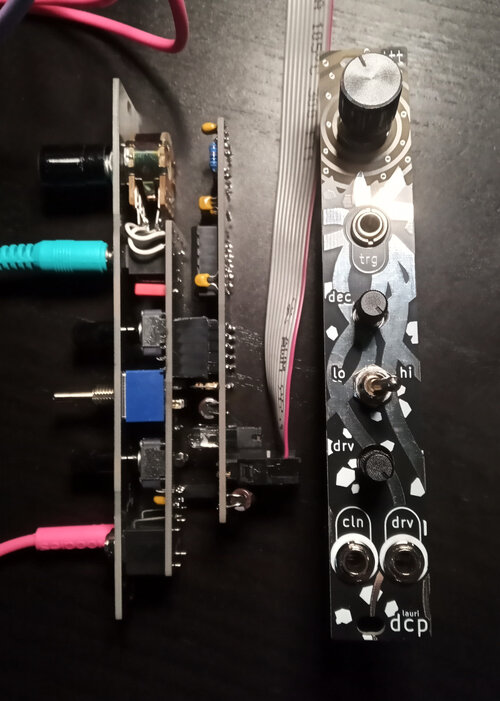

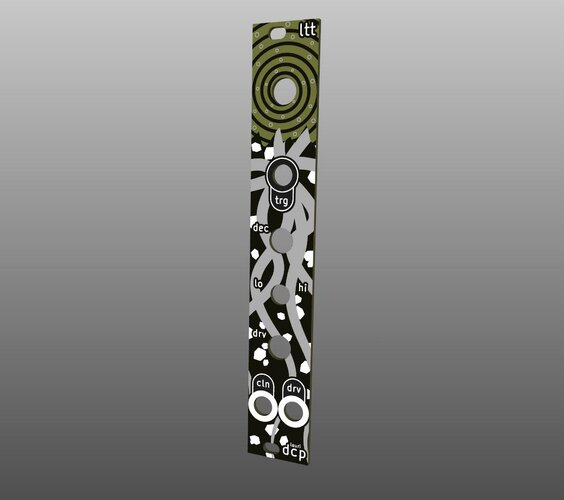

Paar niedliche Bassdrum Modulchen nach dem Vorbild von www.youtube.com/watch?v=Ns9v2kMbsyE mit ein paar ganz kleinen Änderungen und nach vorhandenem Schaltplan selbst erstellten PCB Layouts.

PS: Von dem Coron DS-8 Clone neulich hab ich noch ein zweites Exemplar gebaut, die Teile dafür lagen halt jetzt gelangweilt rum. Ergebnis war das exakt gleiche wie beim ersten Versuch. Noch gründlicher, konzentrierter und sauberer gearbeitet, wieder die gleiche invertierte Hüllkurve, null Reaktion auf Trigger, etc., unbrauchbar, vermute den Fehler jetzt im Layout. Gut, dass das nicht von mir ist, aber meine eigenen Layouts funktionieren ja eigentlich auch immer. :D

Zuletzt bearbeitet:
Hat jetzt direkt nichts mit löten zu tun und beim bauen bin ich auch noch nicht. Habe im Netz Eurorack Module gefunden, für deren Programmierung man stmCubeIDE braucht, also irgendwie auch vergleichbar mit ArduinoIDE. Hat jemand schon mal mit stmCubeIDE gearbeitet? Das STM Entwickler Board dazu habe ich.

Gearbeitet nicht, aber ich habe es mir mal angeschaut als ich mit STM32 angefangen habe. Es ist wesentlich umfangreicher als die Arduino IDE.

Mein Problem war allerdings nicht die IDE selbst, sondern die ganzen verschiedenen Frameworks für STM32, wo ich mir ohne Vorkenntnisse was raussuchen und in Betrieb nehmen musste. Da bin ich dran gescheitert, habe dann VSCode mit Arduino Framework genommen. Wobei man den STM32 sogar mit der Arduino IDE programmieren kann.

Aber wenn das Framework und die IDE vorgegeben sind und du Beispielprogramme hast, ist die Hauptarbeit des Einrichtens ja schon gemacht. An eine neue IDE kann man sich gewöhnen, die Grundfunktionen sind ja alle sehr ähnlich.

#hastemalnenlinkaufdiemodule?

#hastemalnenlinkaufdiemodule?
Das erste und das dritte. Vom löten her sehe ich das nicht als große Herausforderung.
Da ich kein großer Freund der Kommandozeile bin plus Syntax hatte ich auch noch mal drüber nachgedacht, ob man eventuell die Source Codes von Mutable auf stmCubeIDE zum laufen bringen könnte. Viele Mutable Module haben was on Board in Sachen Stimmung bzw. Abgleich usw., aber bei den neueren wie Stages oder Marbles ist das dann schwieriger, weil man quasi einen Vanilla Code hochladen muss, dann mit möglichst einem 60000er Multimeter Messprotokolle von den leichten Unzulänglichkeiten der DACs machen muss, die Werte des Messprotolls im Code ändern und dann nochmal hochladen.

Ich habe heute von JLCPCB neue Platinen von meinem VCF Azoth V2 bekommen. Es hat sich nicht viel an dem Projekt geändert, aber was sich geändert hat, dass ab jetzt mein Logo "JS-Sound" mit LED-Beleuchtung in Takt zu den Modulation Quellen: QCV, CV-TM, CV-Mod blinken kann und auch etwas die Farbe von LEDS wird sich verändern. Zweiter super Filter wird mir nicht stören :) Seitdem ich bei JLCPCB die Platinen in bester und teuerer Qualität bestelle, macht JLCPCB kein Mist mehr und das ist auch gut so. :)

Anhang anzeigen 227818
Was meinst du mit bester und teuerster Qualität? Habe gestern meine erste JLCPCB Bestellung getätigt und war mir nicht sicher was man so auswählen sollte :D

  • Zustimmung
M.i.a.u.: AC1
Ehm trotzdem: Welchen Kippschalter verwendest Du?

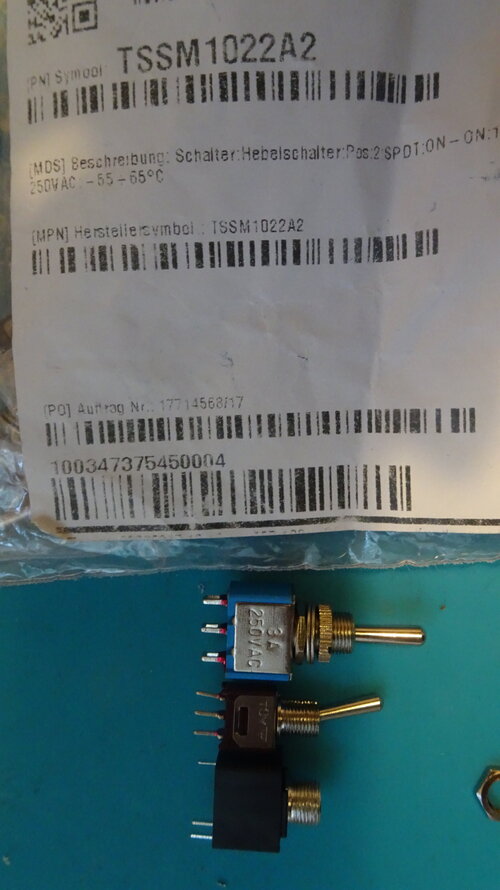

Ein Standard APEM-5536 ist auch nach dem Abfeilen der Plastiknasen immer noch 1,5mm höher als eine Thonkiconn...

Schau doch mal bei TME nach Ninigi. Das sind Subminis.
Muss man halt ein paar mehr nehmen damit es sich rechnet.
Von den Ninigi Kippschalter hab ich sogar zehn da (die hatte ich damals getestet, als ich den Formant von Peter Grandl restauriert habe), die sind aber genauso hoch wie die APEM (Gehäuse laut Datenblatt 9,5mm, Schublehre sagt 9,8mm; mit der Noppe zwischen den Anschlüssen 10,5mm. Thonkicon sind offiziell 9mm hoch, real gemessen 8,8mm)

Habe die viel in ST Modular Modulen verbaut. Das sind Submini, keine Mini. Habe jetzt hier nichts direkt zum messen liegen, aber nachgeschaut mal schnell an einem Modul passt sogar noch eine Kontermutter von unten unter die Frontpatte. Und bei den Subminis die ich verbaut habe sind es die mit den Pins. Mit Ösen sind die auch am Markt. Thonk hat natürlich auch, aber teuer.

Kann mich erinnern die auch mal genommen zu haben.
Kannst ja den Jonas bei UK auch mal antriggern, ob er noch andere Bauarten besorgen kann. Sind ON/OFF, ON/OFF/ON und noch andere Bauformen am Markt. Reichelt hatte auch mal Sub Minis gehabt, aber ganz idiotisch bezeichnet und einsortiert. Hatte immer nach Bohrung 5mm geschaut. Entscheidend waren bei mir immer die Versionen für Print Montage, also Pins. Man kann natürlich sofern dickere Langlöcher auf dem PCB vorhanden sind auch was mit Ösen nehmen. Aber kleiner wie Sub Mini ist mir im Bereich Kippschalter nichts untergekommen.

Das erste und das dritte.
vielen Dank, werde ich mir anschauen
ob man eventuell die Source Codes von Mutable auf stmCubeIDE zum laufen bringen könnte.
Ich fürchte das wird nichts. Die STM IDE legt ein komplexes Gerüst von Verzeichnissen und automatisch generierten Dateien an, nachdem man die gewünsche Hardware und Ports eingegeben hat. Während Emile bei Mutable die Ports direkt via Register anspricht. Wenn du das auseinanderpfriemeln und in das Cube Framework pressen willst, kannst du lieber die paar Befehle auf der Kommandozeile und diese Messerei lernen.
Wenn man die DACs abgleichen muss oder will, dann ist das halt so. Das Cube Framework wird das nicht automatisch für dich übernehmen.

Ich würde immer das Verfahren übernehmen in dem der Beispielcode vorliegt. Und für ganz eigene Sachen IDE und Framework meiner Wahl verwenden. Das kann für verschiedene Prozessoren auch was unterschiedliches sein, das liegt ja auch an der Unterstützung durch den Prozessorhersteller und die Community.
Die Einrichtung eines Frameworks kann durchaus anstrengender sein als die paar Zeilen Code zu schreiben, die man eigentlich machen will.

  • hilfreich
M.i.a.u.: AC1
Ich fürchte das wird nichts.
Habe ich auch fast befürchtet. Vielen Dank für die Info. War halt frommes Wunschdenken.
Den originalen Weg die Firmware in den Prozessor zu bekommen hatte ich schon mal probiert, hatte aber wegen Problemen mit meinem Rechner aufgegeben. Ist ein Laptop und nicht mehr der Schnellste, brach aber nach Installation der ganzen Programme mit der Geschwindigkeit voll in die Knie und holperte und stolperte nur noch durch die Gegend und blieb auch mal komplett hängen warum auch immer. Habe alles deinstalliert. Auf meine DAW kommt mir sowas dann auch nicht drauf. Werde ich nächstes Jahr nochmal rangehen, weil wegen Ende von W10 bei mir auch ein Wechsel auf ein neues gebrauchtes W11 Gerät anliegt. Dann schauen wir nochmal.
Im Prinzip laufen alle MI Module, die ich gebaut habe. HEX Dateien bekomme ich drauf auch bei den neueren und die liegen im Netz herum. Updates per WAV Datei kann bei MI auch Quälerei sein und die neuesten Versionen habe ich leider nicht als HEX. Daher auch der Wunsch die selbst erzeugen zu können. Für die neueren Module für den Abgleich liegen auch fertige Excel Sheets im Netz. Die habe ich gefunden.
