[humax5600]

fonitronik verwendet in seiner Schaltung auch einen Tempco mit 3500 ppm.
Und das Äquivalent von Timo Rozendahl verwendet nur den 1k Metalfilm-R.

[pcb+panel] ssm2044 filter for eurorack - MOD WIGGLER

Wie heißt es doch so schön : alles nur marginale Unterschiede.
Siehe auch hier : https://electricdruid.net/ssm2044-lp-filter-designs/



[Miss Magic Pad]

Dankeschön. Alle Beispiele von electricdruid und auch das angehängte PDF hatte ich mir bereits angesehen. Allerdings war Letzteres nur eine Bilddatei ohne weitere Info.
Die finale Frage die sich mir stellt, ob ich nach dem ursprünglichen Datsheet das Filter aufbauen soll, und an Stelle eines 3600 ppm Tempco´s einen 3500er einbaue, oder ob ich das Filter nach Timo Rozendahl aufbaue, der direkt einen 3500er benötigt.



[fanwander]

Die finale Frage die sich mir stellt, ob ich nach dem ursprünglichen Datsheet das Filter aufbauen soll, und an Stelle eines 3600 ppm Tempco´s einen 3500er einbaue, oder ob ich das Filter nach Timo Rozendahl aufbaue, der direkt einen 3500er benötigt.

Im Moddwiggler POsting von Timo Rozendahl finde ich keinen Schaltplan. Nur den Verweis auf den Dual-Filter von Fonik

Hast Du mal den Schaltplan von der Rozendahlversion da?



[fanwander]

Ah habs glaub ich gefunden. Letztlich verweist er einfach auf den Schaltplan von Fonik

http://www.modular.fonik.de/pdf/ssm2044_rev32.pdf

Da ist keinerlei unterschied zu den anderen Schaltungen. Der Tempco ist ja nur ein 1k Widerstand gegen Masse, der leicht Temperatur-abhängig ist. Ob 3500ppm oder 3600ppm sagt ja nur wie sehr sich der Widerstand ändert und zwar ob um 0.36 Prozent oder um 0.35Prozent (siehe https://www.analog.com/en/resources...-initial-accuracy-for-voltage-references.html). Wir sprechen also über einen Unterschied zwischen den beiden Tempcos von 0.1 Ohm bei einem Grad Temperaturänderung. Das ist sowas von irrelevant. Du willst damit ja nicht Mücken im Flug die Testikel wegschießen, sondern nur ein einigermaßen trackendes Filter haben (bei meinem MonoPoly trackt das Fllter nach fünf Minuten Aufwärmzeit auf 6 Oktaven einwandfrei, besser als zwei der VCOs). Also lass entweder den Tempco ganz weg oder nimm einfach, den den Du da hast.
(Und ganz nebenbei: der Trimmer fürs Tracking ist vermutlich um zehnfache bis fünfzigfache empfindlicher gegenüber Temperaturwechseln als alles andere.)



[Miss Magic Pad]

Vielen Dank, das hilft mir weiter. Der Tempco ist unterwegs; noch nicht da - und den werde ich einbauen. Dein Argument überzeugt mich. Für mich ist das absolutes Neuland, weil ich hatte weder in der Radio- und Fernsehtechnik, noch privat damit zu tun. Die NTC`s - welche den Ruhestrom der Verstärkerschaltungen stabilisierten - waren was ganz anderes



[rauschwerk]

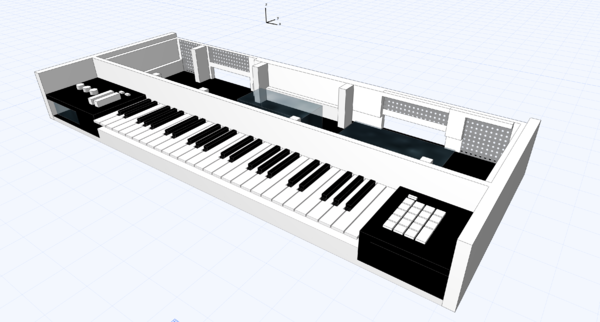

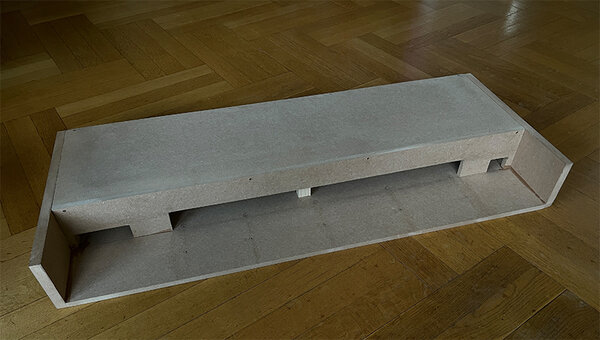

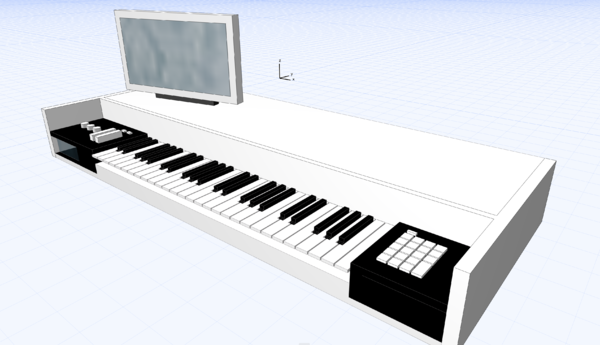

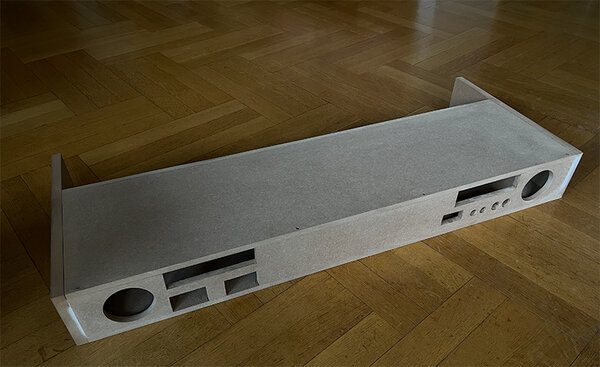

Mein eigener Fairlight CMI Iix nimmt so langsam Formen an. Das Gehäuse wurde heute grob geschliffen - bis zu der Fertigstellung ist aber noch ein langer Weg.
Ich bin jedoch guter Dinge, dass dies am Ende doch noch was wird. Die CPU wurde inzwischen auf eine Intel E8400, 2x3.00 GHz, 6MB-L2-Cache und 1333 FSB upgradet, was für die eigentliche Fairlight-Software zwar im Grunde viel zu viel ist, jedoch soll das hier gleichzeitig als Workstation für alles dienen, inkl. Dual-Boot für 32bit als auch 64bit OS.
Hardware und Software ist inzwischen final getestet und läuft ausgezeichnet und stabil (zudem praktisch lautlos, obwohl gut belüftet)



[Lumm]

Sorry, wahrscheinlich etwas off topic aber: Love Hultén, der Typ, der Synthesizer quasi in Custom-Gehäuse einbaut - überwiegend in einer Art Retro Science-Fiction-Stil (Raumschiff Enterprise, TOS) - hat auf mehrfachen Wunsch ein interessantes Video zu seinem Fertigungsprozess rausgebracht:



[AC1]

Hallo Gemeinde.

Ganz frisch, fast noch warm.

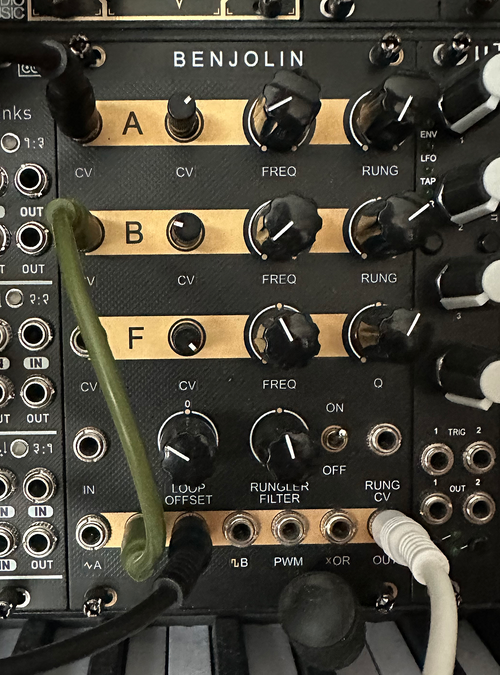

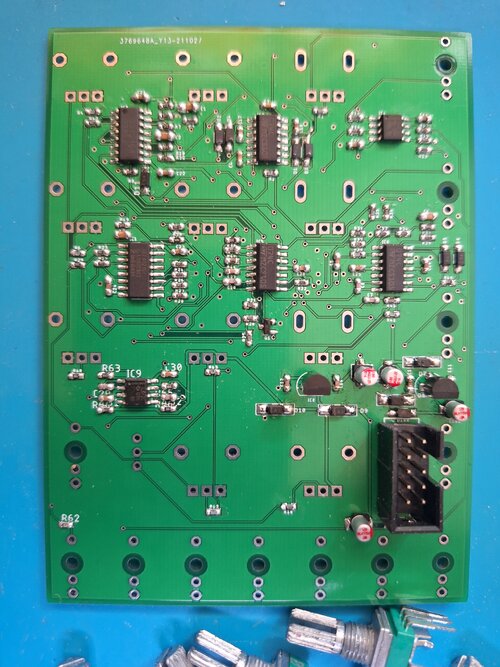

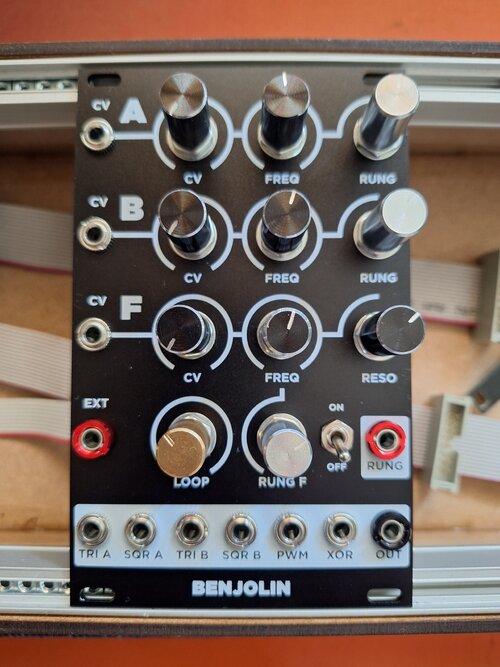

Forestcaver´s Version von Rob Hordijk´s - Benjolin (V1.6) (PCB/Panelset vom Forums-Kollegen erhalten)



Projekt Seite: https://github.com/forestcaver/Benjolin
Ansich kein schwieriges Projekt, wenn die Beschriftung auf dem PCB nicht total verhunzt wäre.^^
Teilweise fehlen Beschriftungen oder sind übereinander gedruckt, ohne Schaltplan etc, wohl nicht machbar.
(Wannenstecker, + Seitig etwas gekürzt, wg der Diode)

M3 Schrauben ausgegangen.. dauert also noch etwas bis es seinen Platz finden wird.



[Check Mate]

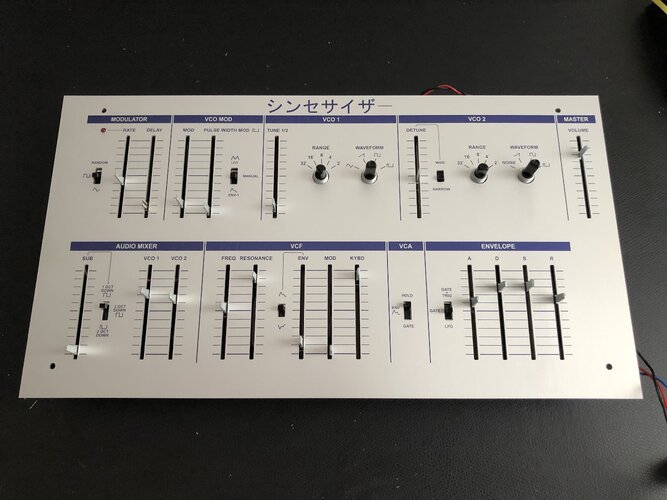

...aufgebohrter Roland SH-2 mit SUB Oszillator und BA662 Filter...



[GKMsound]

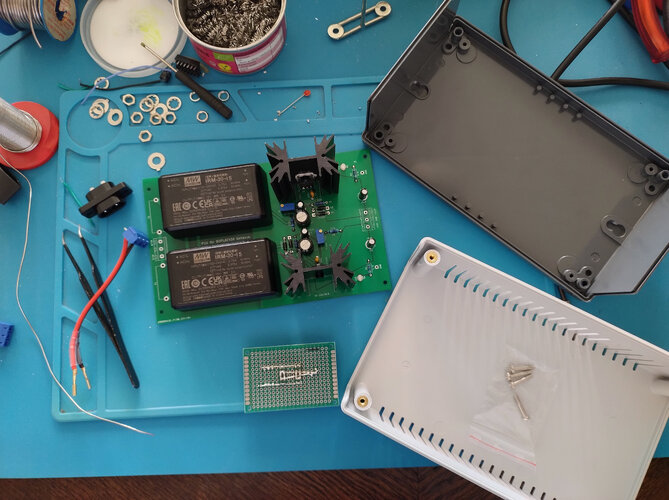

Die 4. PSU ist bald fertig, wurde nötig um neue Module an der ständig wachsenden Wand versorgen zu können.



[fanwander]

...aufgebohrter Roland SH-2 mit SUB Oszillator und BA662 Filter...

Schick!
Warum hast Du nicht gleich noch die Hard-Sync Mod mit reingenommen?



[Check Mate]

Da hab ich quasi nicht dran gedacht da ich nicht so auf Sync sounds stehe aber die gute Nachricht ist, dass ich das nachträglich noch einbauen könnte mit einem Schalter an der Seite.
Als nächstes muss ich mal das panel und Gehäuse zusammenbauen und dann die letzten kleinen Dinge ausbügeln bzw. einstellen.
Dann schau ich mal ob ich ein paar Sounds aufnehmen kann...



[juhunet]

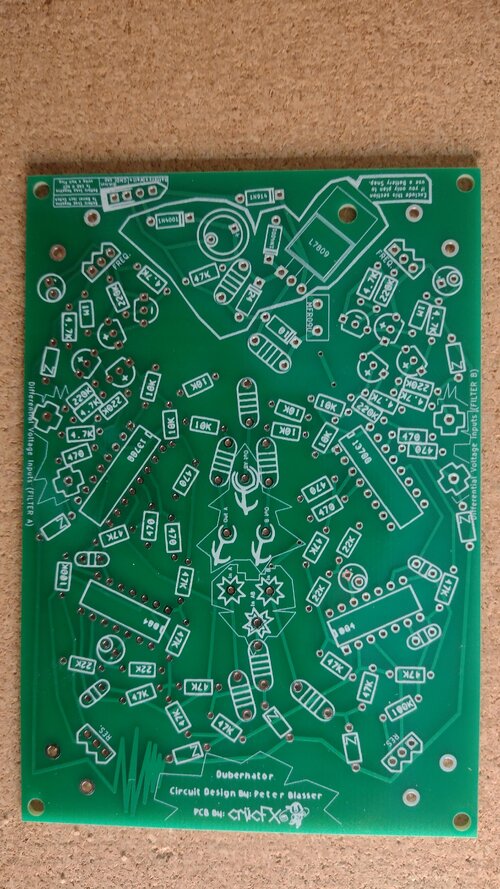

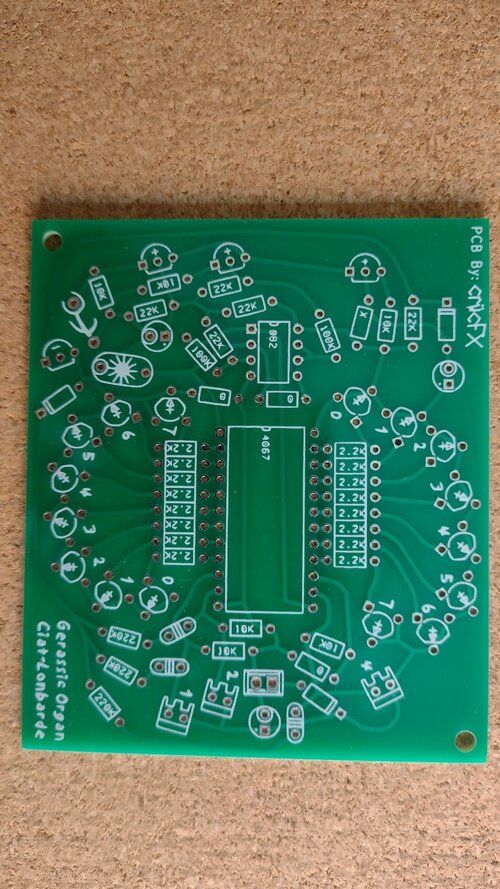

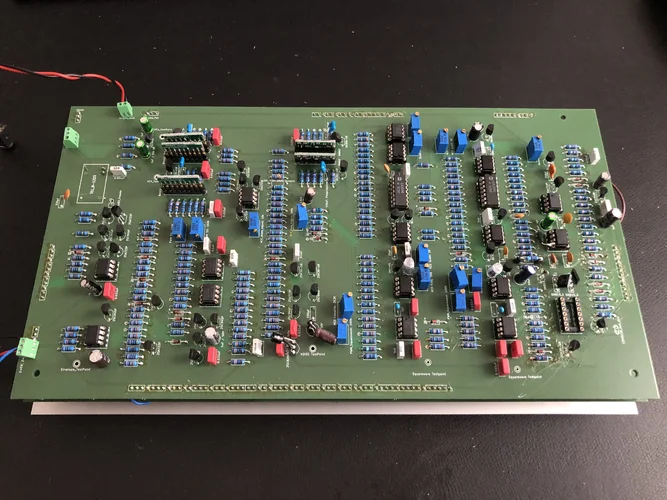

Ich hab mir als Projekt für die nächsten Wochen zwei PCB's von Peter Blasser (Ciat Lonbarde) vorgenommen. Ich bin selbst gespannt, was am Ende daraus wird.



[dcp]

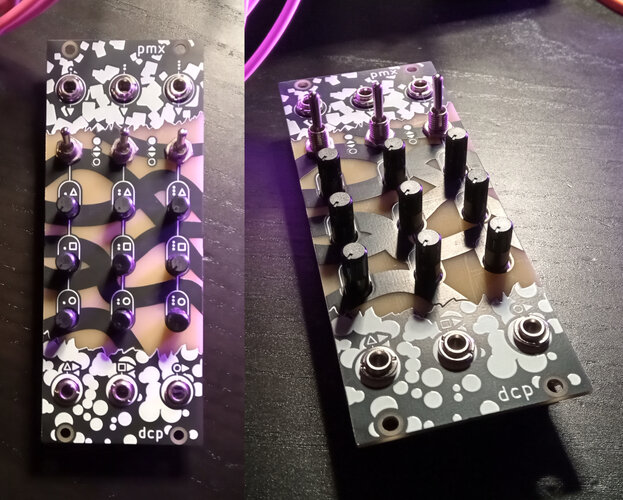

Ich finds immer noch jedesmal so rewarding, wieder eines der Dinger fertig gebaut vor mir auf dem Tisch liegen zu sehen. Auch ein elektronisch doch relativ simples Ding wie diesen passiven Matrix Mixer. Das Auge mixt mit



[Bodo]

Forestcaver´s Version von Rob Hordijk´s - Benjolin (V1.6) (PCB/Panelset vom Forums-Kollegen erhalten)

Kannst/magst Du einen Kontakt zum fraglichen Forumskollegen vermitteln (sofern Dein P&P-Set nicht das letzte verfügbare war)?

Ich hätte da nämlich auch Interesse .



[AC1]

@Bodo, hab dir was getippt. .)



[onkelhoste]

Kannst/magst Du einen Kontakt zum fraglichen Forumskollegen vermitteln (sofern Dein P&P-Set nicht das letzte verfügbare war)?

Schreib mal "Tunefish" (Thorsten Jahnert) in Braunschweig an -> kleinanzeigen - der baut Einiges von Mutable Instruments nach, nur in viel günstiger. Ich bin seit Jahren bei ihm Kunde und habe von ihm auch ein Benjolin (Erwerb 2022 für 139 Euro).



[Bodo]

Schreib mal "Tunefish" (Thorsten Jahnert) in Braunschweig an

Danke, aber ich hab dank @AC1, der mir den Kontakt verraten hat, und dem sehr tollen Mitforenten, der in der Tat noch was übrig hatte, schon P&P hier liegen .



[AC1]

Schreib mal "Tunefish" (Thorsten Jahnert) in Braunschweig an -> kleinanzeigen - der baut Einiges von Mutable Instruments nach, nur in viel günstiger.

+1,
Kann man nur empfehlen/supporten. Geht auch auf Wünsche ein, z.B. LED Farben usw.
Habe gerade erst einen Veils 2020 Clone (10HP variante) von Tunefish erhalten.
Sauber, schnell, freundlich, und noch faire Preise. Top service einfach.



[dcp]

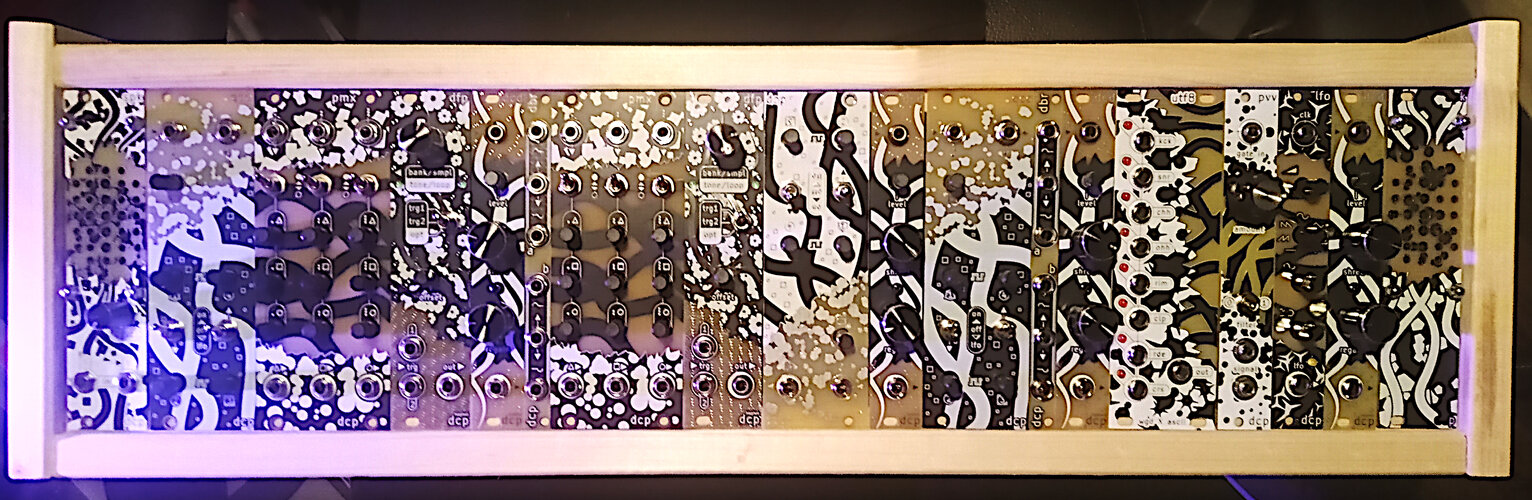

Wenn man bei JLC immer 5 Boards minimum pro Position geliefert bekommt, keine Lust hat, die in ner Kiste vergammeln zu lassen und sie halt lieber alle fertigbaut... Surplus Rack Nummer 3,74...



[GuywithBass]

Seit langen wieder mal den Lötkolben in die Hand genommen.

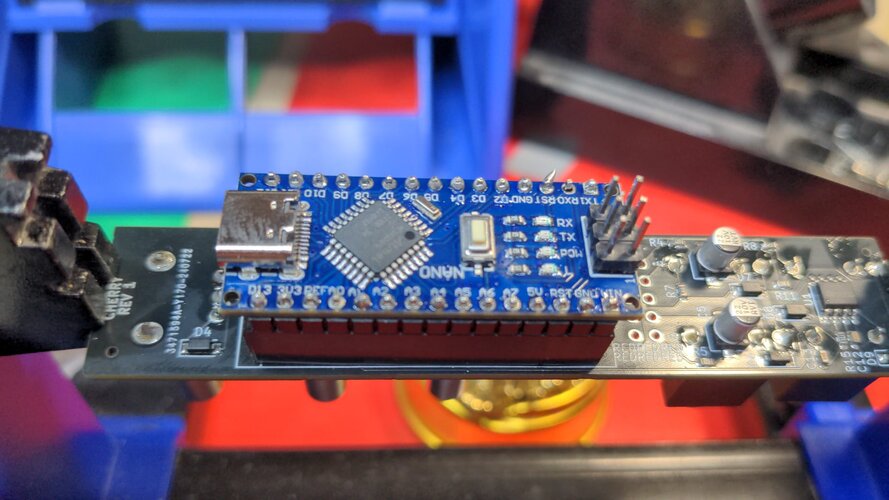

Von der Fertigungstiefe zurückhaltend und mit Arduino Nano bestückt zwei SMD-Ready Bausätze von "wgd modular":

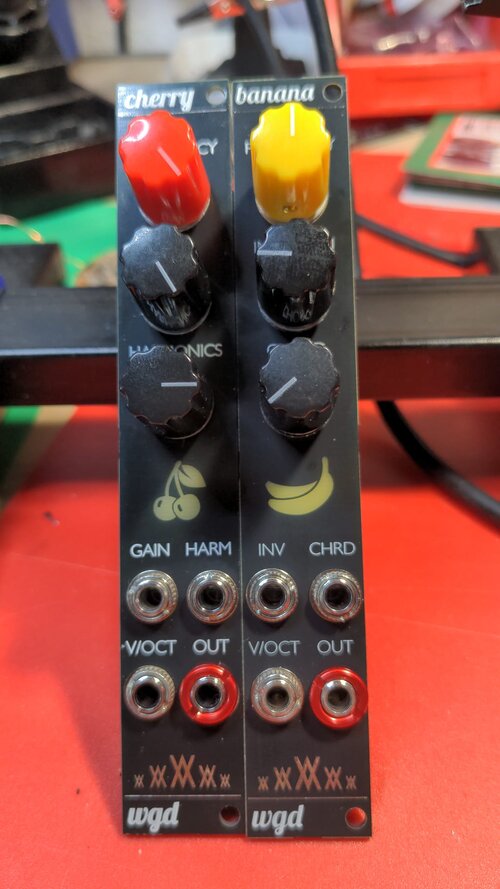

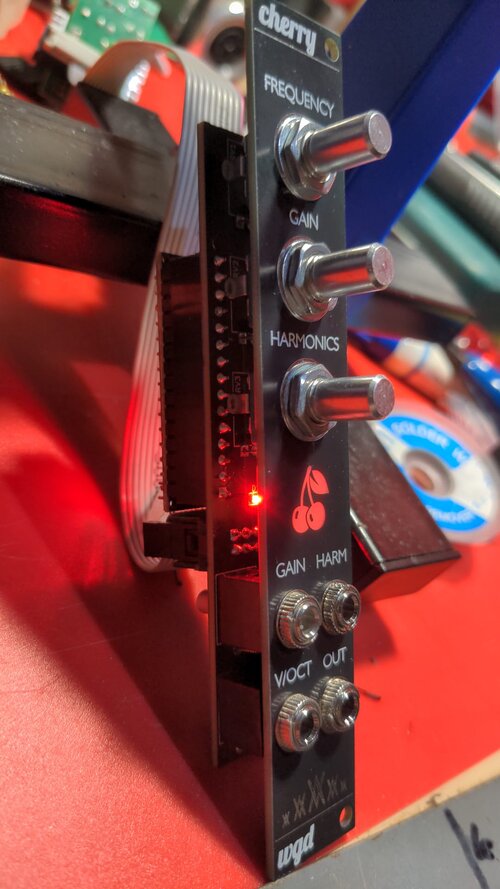

cherry (Harmonic VCO) und banana (Chord VCO)






(Ps.: die Lötungen habe ich alle nochmal nach gearbeitet)


Und ein 1V/Oct Mungler von "Transiente Module"

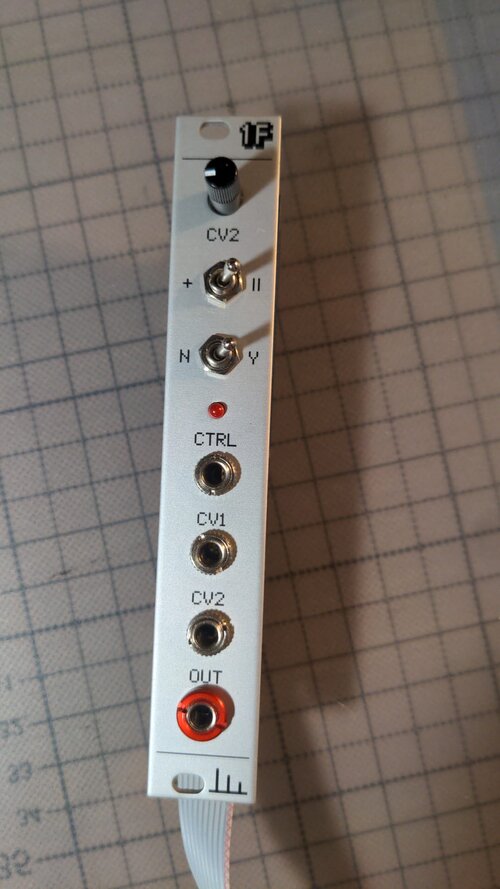

1F (voltage controlled switch for sequencer)





Dessen Funktionsweise ich mir noch nicht ganz erarbeitet habe.



[dcp]

Dreimal dürft ihr raten...



[GuywithBass]

Dreimal dürft ihr raten...

Anhang anzeigen 226076

Buskabel verdreht oder falsch herum in die Fassung gesteckt?



[dcp]

Buskabel verdreht oder falsch herum in die Fassung gesteckt?

#1



[Pepe]

Na, wenigstens kein rarer IC, der da hopsgegangen ist. Sonst ist alles heil geblieben?



[dcp]

Na, wenigstens kein rarer IC, der da hopsgegangen ist. Sonst ist alles heil geblieben?

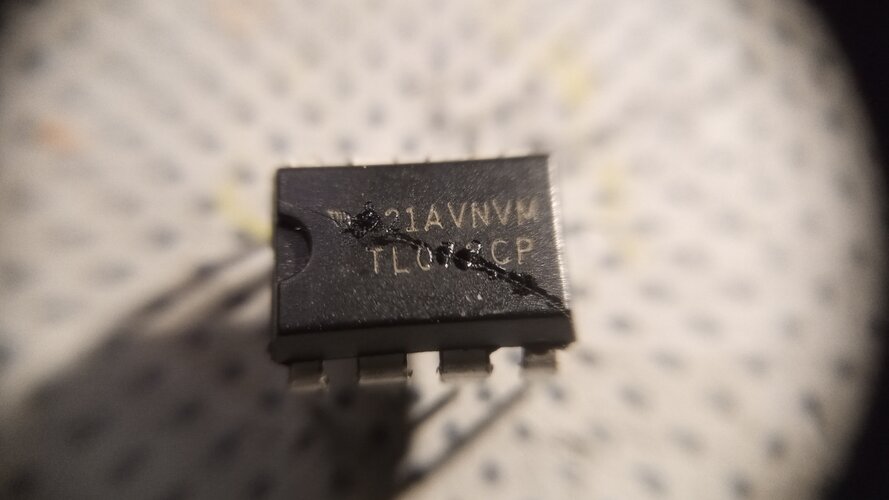

Hatte gerade noch 9 davon rumliegen. Nicht dass es mir völlig wurscht ist, immer schade um nen IC, aber im Modul haben es sogar die durch meine Ungeschicklichkeit verpolten Elkos überlebt, einzig der TL072 ist mit einem letzten Stinkefurz aus dem Leben geschieden. Ist mir tatsächlich des erste Mal passiert, seit ich mich mit dem Modularkram und DIY dazu im speziellen beschäftige. Und es war zum Glück auch eines meiner eigenen DIY Module, die es da erwischt hat und kein mehrere hundert € teures, kommerzielles Teil (ja, auch da gibt es welche, die nur die blanken Pfostenleisten als Power Connector nutzen) .



[GuywithBass]

Na, wenigstens kein rarer IC, der da hopsgegangen ist. Sonst ist alles heil geblieben?

Ich habe einen alten Doepfer A-106-6 XP Filter, leider falsch herum auf ein Busboard ohne Wannen gesteckt. Die Ic's sahen danach nicht so spektakuläre aus, waren aber alle Tod. Die OP-Amps waren nicht das Thema aber der alte Filter-Ic, hat dann trotz Sonderpreis wehgetan.

Dreimal dürft ihr raten...

Anhang anzeigen 226076

von denen habe ich schon drei gekillt. So etwas nennts sich dann Rauchtest.



[Tsanderakis]

Jetzt ist es wohl soweit. Eurorack bekommt Konkurrenz?

Teian eurorack kompatible Schienen Streifen muttern keine Notwendigkeit 84 PS Asiarack Schiene - AliExpress 18

Smarter Shopping, Better Living! Aliexpress.com

de.aliexpress.com

ASIARACK aus China
Ob das wohl 4 Alu Profilstangen für den Preis sind?
Und eine Fußmatte wollten sie mir heute Morgen auch noch verkaufen.

Modularer Synthesizer Eurorack Nerd Gear Synth Boden matte Teppich Teppich Anime Strand matte Muster Eingang Fuß matte anpassbar - AliExpress 15

Smarter Shopping, Better Living! Aliexpress.com

de.aliexpress.com

Für Leute die schon alles haben im Eororack Bereich.



[fanwander]

Und eine Fußmatte wollten sie mir heute Morgen auch noch verkaufen.

Modularer Synthesizer Eurorack Nerd Gear Synth Boden matte Teppich Teppich Anime Strand matte Muster Eingang Fuß matte anpassbar - AliExpress 15

Smarter Shopping, Better Living! Aliexpress.com

de.aliexpress.com

Für Leute die schon alles haben im Eororack Bereich.

Meine favorisierte Geräuschemacher-Fußmatte (eigentlich von einem motorrad- und auto-tuningshop):



[Tsanderakis]

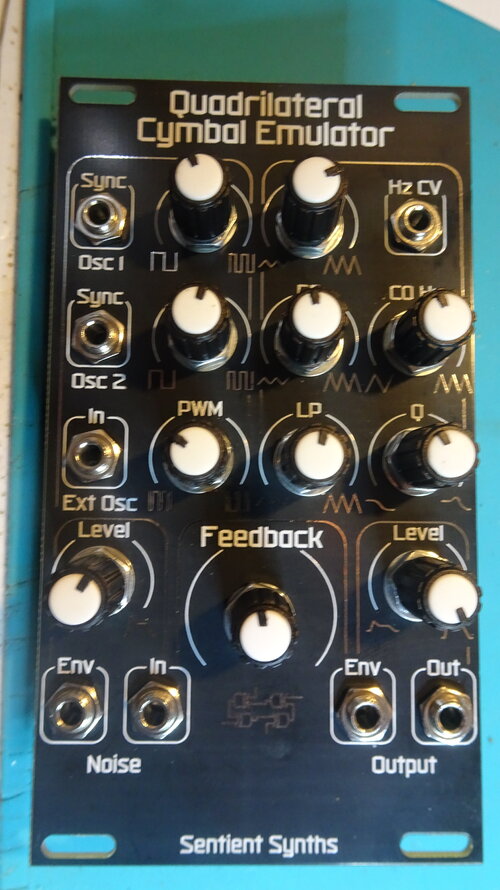

Heute frisch fertig geworden. Etwas fummelig war diese Selbstbau-Vactrolgeschichte mit 2 lichtempfindlichen Widerständen und einer LED im Schrumpfschlauch. Muss ich nur noch die Enden mit Tape zu machen, weil Licht von außen noch ein wenig stört. Da ich erstmal keinen Vergleich habe, würde ich das Modul als eine Industrial Maschine bezeichnen. Mit Cymbals so wie ich sie von meinem Drumset kenne hat das wohl weniger zu tun. Aber bin ja noch am Testen und vielleicht taucht auch der ein oder andere sweet Spot auf.
