Am Zustelltiming müssen wir noch arbeiten .

Hab besagte Kondensatoren eben aus dem Briefkasten geholt. Wären sie gestern da gewesen, hätte ich den einen benötigten Kondensator vor dem Packen-für-Fischbach noch eben eingelötet, das Modul endgetestet, ins Case gebaut und gut. Aber nachdem ich das Case gestern ins Auto gepackt habe, mach ich das dann halt nach der Rückkehr aus Fischbach.

Jo, jetze. Itora ist fertig und funzt .



[Thomasch]

Habe gestern bei meinem BCR 2000 einen defekten Taster ersetzt, der alte Taster wollte nicht mehr.
Außerdem habe ich bei meinem BCF 2000 die 1000uF Elkos im Netzteil erneuert, der läuft jetzt auch wieder.



[fanwander]

Anhang anzeigen 173291

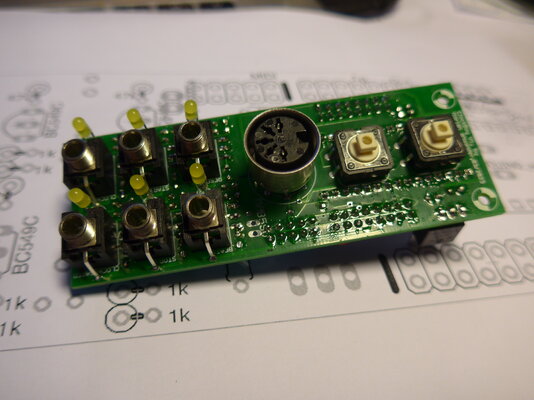

Als Nebeneffekt ist aber der "Clock Boy" entstanden, ein einfaches DIN-Sync-zu-Clock Interface ohne eigenen Clock Generator. Wenn man ein MIDI-ITO vom VMC-System dazuhängt, gehts auch als MIDI-zu-Clock Wandler.

Es lebt:



[fanwander]

Es lebt:

Und die Firmware tut jetzt auch komplett (was bin ich stolz: eine komplette Menue-Navigation und Parameter-Editierung mit zwei Tasten und sechs LEDs)
Die ersten Panels hab ich heute bei Frank Röllen bestellt.

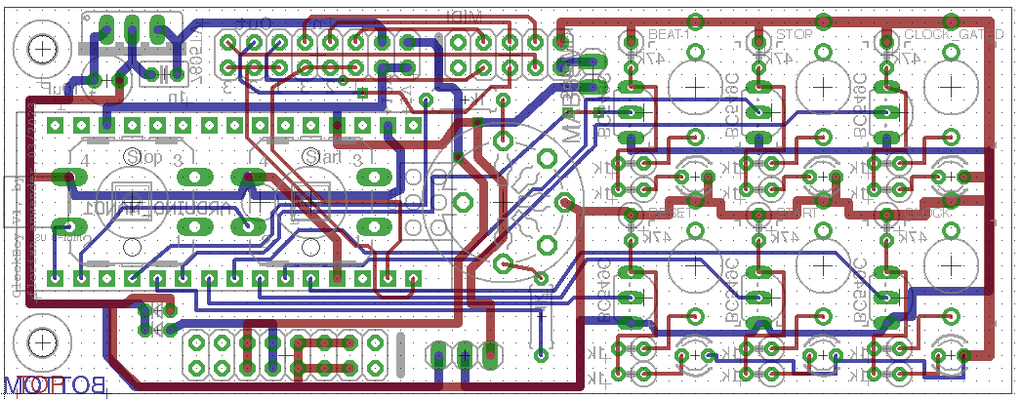

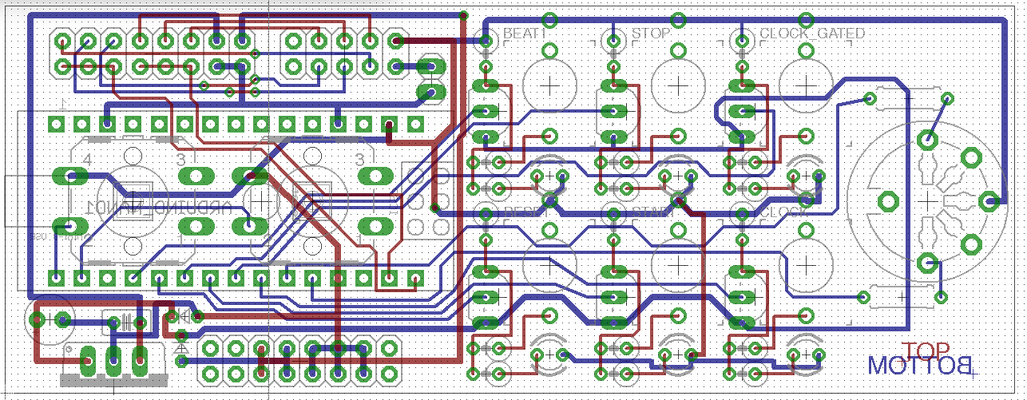

Ich bin noch am überlegen, ob ich nicht die DIN-Buchse für die Serienproduktion nach unten lege und die 3,5mm Buchsen in die Mitte. Was meint Ihr?



[fairplay]

Ich bin noch am überlegen, ob ich nicht die DIN-Buchse für die Serienproduktion nach unten lege und die 3,5mm Buchsen in die Mitte. Was meint Ihr?

…mit dem jetzt gezeigten Layout wären die Taster womöglich besser erreichbar, da nur ein (dickeres) Kabel in der Nähe eingesteckt wird, und sich nicht direkt sechs Patchkabel darum herum-knuddeln…



[fanwander]

Ich schau mal wie sich das am Vorserienmodell bedienen lässt. Senkrecht montiert wäre der lange DIN-stecker eher ein Hindernis, denn die Miniklinkenkabel hängen ja eher runter. Im Skiff sähe das aber ggf anders aus.



[rolfdegen]

Hallöchen

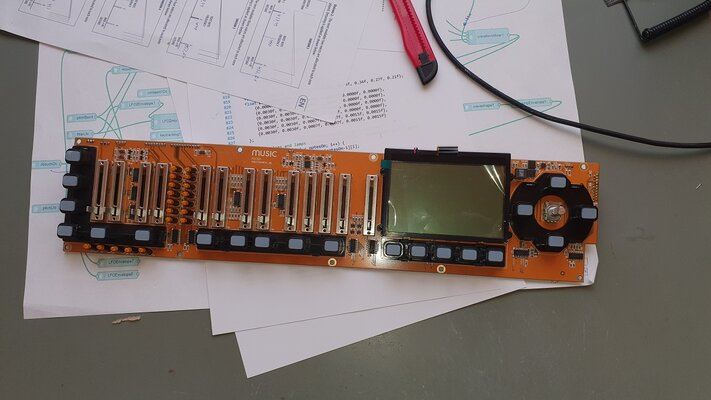

Das warten lohnt sich doch... Nach 5 Monaten langer Wartezeit kam heute das gut verpackte Ersatzteil für meinen DeepMind 6 an. Die CPU Platine wurde sogar mit Display geliefert (CPU unter dem Display). USB und der Midi Eingang waren defekt und funktionieren jetzt wieder

Falls jemand Ersatzteile für den DM6 oder DM12 benötigt. Habe Taster, Potis und ein Display über.



[AC1]

Ich bin noch am überlegen, ob ich nicht die DIN-Buchse für die Serienproduktion nach unten lege und die 3,5mm Buchsen in die Mitte. Was meint Ihr?

…mit dem jetzt gezeigten Layout wären die Taster womöglich besser erreichbar, da nur ein (dickeres) Kabel in der Nähe eingesteckt wird, und sich nicht direkt sechs Patchkabel darum herum-knuddeln…

Vllt noch die Din Buchse um 90° drehen, zwecks möglichkeit gewinkelten Flachstecker zu nutzen, der dann nach links/rechts abgeht?



[fanwander]

Vllt noch die Din Buchse um 90° drehen, zwecks möglichkeit gewinkelten Flachstecker zu nutzen, der dann nach links/rechts abgeht?

Im jetztigen Layout kann das eng werden:

Bei dem Layout mit der DIN-Buchse unten würde es gehen.


Bei den Flachsteckern, die ich verwende, kann man das Gehäuse beliebig in einem 45° Raster drehen. Hier drei auf 180°, einer auf 45°



[humax5600]

Baue hier gerade am HAGIWO Display .

https://modulove.io/scope/

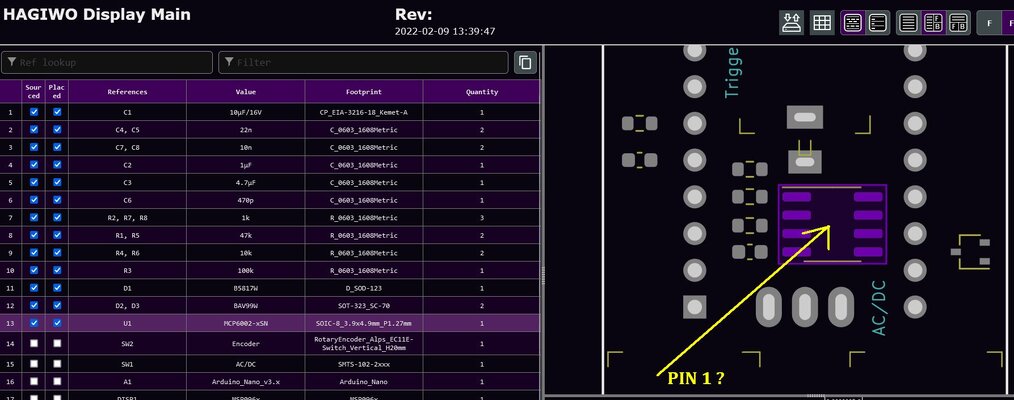

Stehe auf´n Schlauch : wie rum kommt das IC auf die Platine , bzw. wo ist PIN 1 ?



[Tsanderakis]

Oben links sollte die eins sein.



[humax5600]

Ja, danke ! Passt.
Modul gibt erste Lebenszeichen von sich ( leider fehlt mir noch 1 Klinkenbuchse ; ist bestellt ).



[JS-Sound]

Das ist nichts besonderes habe nur ein Stereo MS20 Filter auf die schnelle fertig gemacht.



[rolfdegen]

Ja, danke ! Passt.
Modul gibt erste Lebenszeichen von sich ( leider fehlt mir noch 1 Klinkenbuchse ; ist bestellt ).

Anhang anzeigen 178555

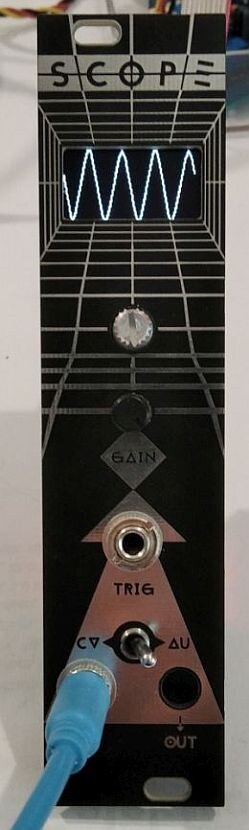

Hab auch mal was Sope mäßiges vor längerer Zeit gebaut..



[humax5600]

@rolfdegen
Gibt es zum meSCOPE Unterlagen dazu , zwecks Nachbau (github o.ä.) ?



[Bodo]

Oben links sollte die eins sein.

Ergänzung zwecks allgemeiner ("schön, aber woher weiß der das jetzt?!") Nachvollziehbarkeit:

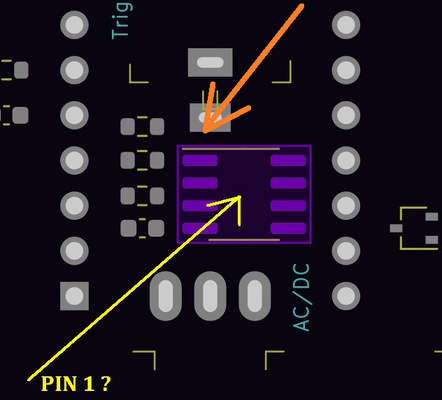

Da, wo die Line am footprint bis zum äußeren Ende des Lötpads durchgezogen ist .



[Tsanderakis]

("schön, aber woher weiß der das jetzt?!")

Wissen kann man auch nicht immer alles.
Spannend wird das auch immer wieder bei PCBs und Schaltplänen aus anderen Kulturkreisen. Fängt schon manchmal bei Lettland und Erica an. Wie oft habe ich mir solche Probleme im Eagle oder Kicad als PCB betrachtet und dann über die Belegung eines bekannten ICs rausgefunden wo was ist. Schön ist auch immer die handgezeichneten alten Schaltpläne z.B. von Oberheim zu entziffern.



[Tsanderakis]

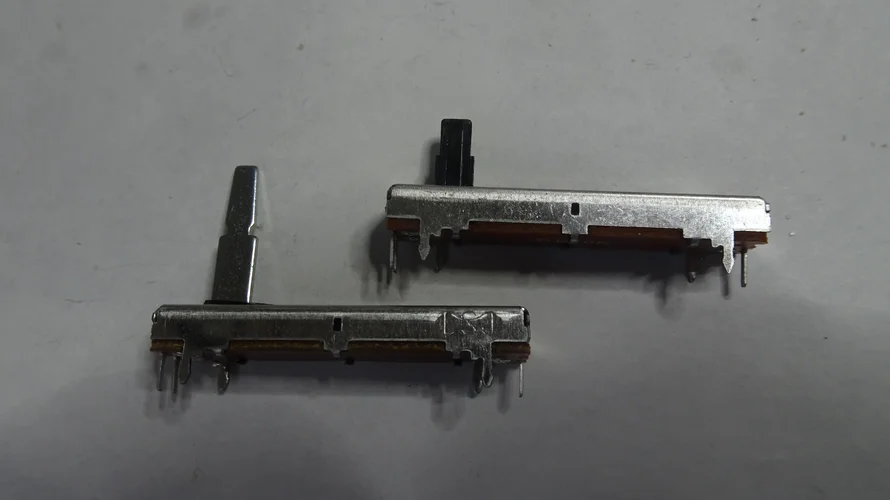

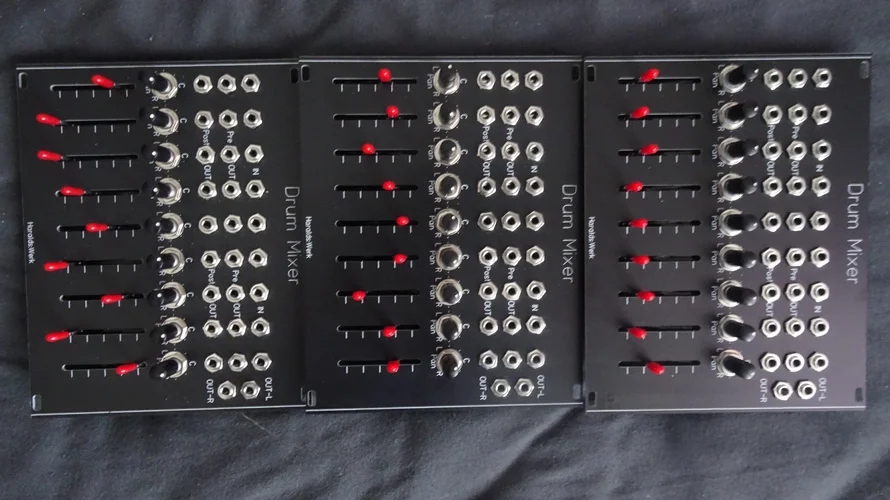

Heute meinen 3. Drum Mixer fertig bekommen. Der ist für ein geplantes Rack für den nächsten Winter. Leider war mein Versuch, ein wenig an den Kosten zu sparen, negativ. Die in D gekauften Fader haben zwar den gleichen Footprint, aber der Hebel ist zu kurz, so das Faderkappen nicht so richtig drauf passen. Die passenden Fader habe ich bisher auch nur bei Befaco bzw. Thonk gefunden mit hohen Versandkosten.



[haebbmaster]

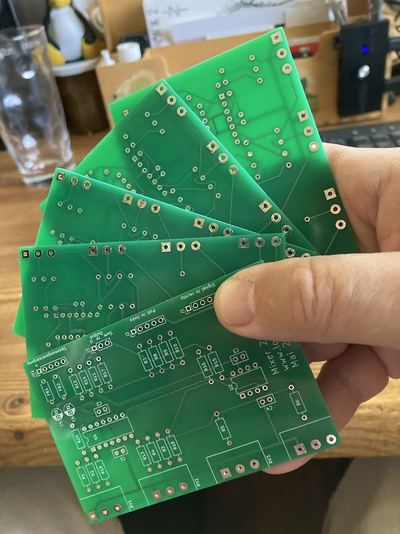

So, meine ersten selbstentworfenen Platinen sind heute JLCPCB gekommen. Ich hoffe, dass ich da nicht zu viele Bugs reingebaut habe.



[GKMsound]

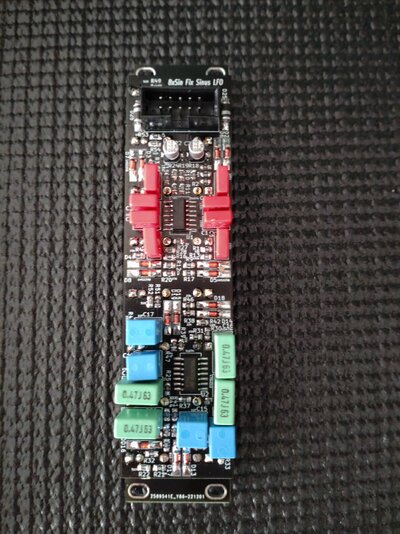

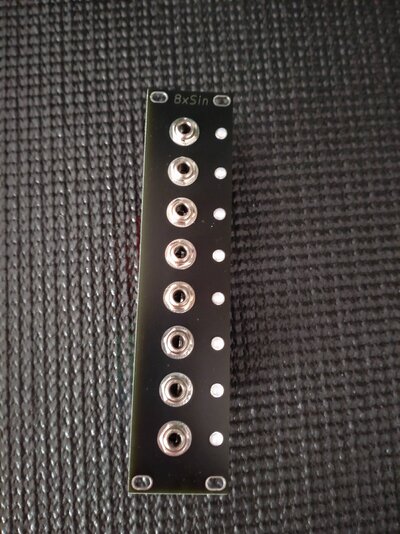

Mein 8xSin läuft auf Anhieb, die Schaltung habe ich von hier .
Das Angebotene ist mir aber zu teuer und breit....



[ACME]

Moin,

hier mal mein kleines Zwischendurch-Projektchen. Kleine Bastelei mit 8 Stimmen
Programmiere gerade an der neuen Steuerung



Gruß,
Markus



[humax5600]

Heute in der Post :



Aber viel zu warm zum Löten .



[fanwander]

Moin,

hier mal mein kleines Zwischendurch-Projektchen. Kleine Bastelei mit 8 Stimmen
Programmiere gerade an der neuen Steuerung



Gruß,
Markus

Ist das eigentlich ein Original-Gehäuse, oder hast Du das auch gemacht/machen lassen?
