Ach komm. Das schaffst Du schon noch.

Nee. Wenn das Geraffel zu dem Zeitpunkt noch nicht im Auto verstaut gewesen wäre, hätte ich das vielleicht mit ziemlicher Sicherheit aber tatsächlich eben noch gemacht :D.

Einfach danach ein bisschen schneller fahren;-)

Nope. Bin kein Schnellfahrer - praktiziere seit ca. 25 Jahren und konsequent "freiwillig max. 130 km/h", fahre aber in der Praxis selten über 110, fast nie über 120. Geldbeutel und Nervenkostüm danken es mir.

  • Daumen hoch
M.i.a.u.: Rolo, onkelhoste und fanwander
  • #5.282
Module mit erkennbaren Schäden werden erstmal ausgebaut.
Vier einfache Module und der Quantizer sind defekt. Die "Serge" Kiste ist völlig in Ordnung.

Ich schau mir jetzt grade KiCad Tutorials auf Youtube an. Werde wohl zukünftig auch PCBs designen und fertigen lassen.

  • Daumen hoch
M.i.a.u.: Rolo
  • #5.285
@onkelhoste
Tutorials Kicad

Diese Reihe wurde mir mal empfohlen.
Kommt dann auch noch drauf an, mit welcher Version man einsteigt. Noch die "alte" Kicad 6 oder direkt die "neue" Kicad 7. Für die ältere sind natürlich mehr Tutorials zu finden. Ich habe das komplexe Thema Kicad nur von der Seite Frontpanels ein ganz klein wenig begonnen, um z.B ein Holz Frontpanel durch ein Alupanel zu ersetzen.

  • Daumen hoch
M.i.a.u.: onkelhoste
  • #5.286
Hast Du ein paar gute Tutorials? Ich würde das auch gern lernen ...
hab nicht viel gesucht, das war einer der ersten die ich gefunden habe
er macht das sehr langsam und deutlich und man kann gut nachvollziehen, wo er gerade draufdrückt
er designt eine einfache Schaltung und erklärt was er dabei macht


der hier macht es wesentlich detaillierter und braucht deshalb länger, aber dafür wird wirklich jeder Knopf erklärt
das ist auch die aktuelle Version 7

  • Daumen hoch
M.i.a.u.: onkelhoste und rolfdegen
  • #5.287
Hier noch was mit Autorouter


  • #5.288
[Fruku Itora]
Am Zustelltiming müssen wir noch arbeiten :hupfdrone:.

Hab besagte Kondensatoren eben aus dem Briefkasten geholt. Wären sie gestern da gewesen, hätte ich den einen benötigten Kondensator vor dem Packen-für-Fischbach noch eben eingelötet, das Modul endgetestet, ins Case gebaut und gut. Aber nachdem ich das Case gestern ins Auto gepackt habe, mach ich das dann halt nach der Rückkehr aus Fischbach.

Jo, jetze. Itora ist fertig und funzt :cheer:.

  • #5.289
Habe gestern bei meinem BCR 2000 einen defekten Taster ersetzt, der alte Taster wollte nicht mehr.
Außerdem habe ich bei meinem BCF 2000 die 1000uF Elkos im Netzteil erneuert, der läuft jetzt auch wieder.

  • Daumen hoch
M.i.a.u.: Solar Chrome, sospro, 10716 und 2 andere
  • #5.291
Und die Firmware tut jetzt auch komplett (was bin ich stolz: eine komplette Menue-Navigation und Parameter-Editierung mit zwei Tasten und sechs LEDs)
Die ersten Panels hab ich heute bei Frank Röllen bestellt.

Ich bin noch am überlegen, ob ich nicht die DIN-Buchse für die Serienproduktion nach unten lege und die 3,5mm Buchsen in die Mitte. Was meint Ihr?

  • Daumen hoch
M.i.a.u.: Thomasch
  • #5.292
Ich bin noch am überlegen, ob ich nicht die DIN-Buchse für die Serienproduktion nach unten lege und die 3,5mm Buchsen in die Mitte. Was meint Ihr?

…mit dem jetzt gezeigten Layout wären die Taster womöglich besser erreichbar, da nur ein (dickeres) Kabel in der Nähe eingesteckt wird, und sich nicht direkt sechs Patchkabel darum herum-knuddeln…

  • hilfreich
M.i.a.u.: fanwander
  • #5.293
Ich schau mal wie sich das am Vorserienmodell bedienen lässt. Senkrecht montiert wäre der lange DIN-stecker eher ein Hindernis, denn die Miniklinkenkabel hängen ja eher runter. Im Skiff sähe das aber ggf anders aus.

  • #5.294
Hallöchen :huhu:

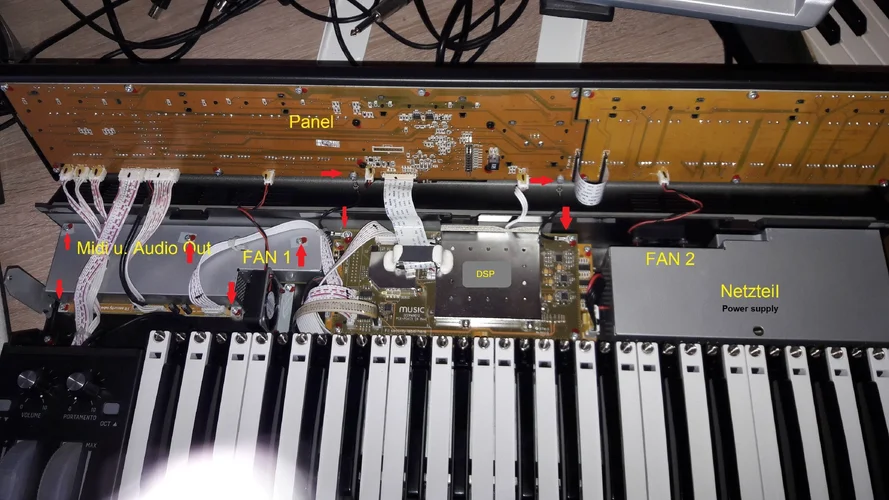

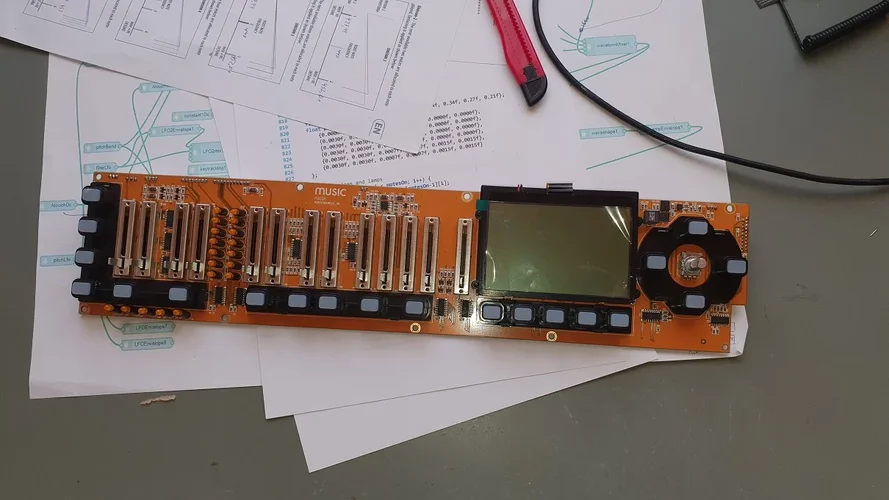

Das warten lohnt sich doch... Nach 5 Monaten langer Wartezeit kam heute das gut verpackte Ersatzteil für meinen DeepMind 6 an. Die CPU Platine wurde sogar mit Display geliefert (CPU unter dem Display). USB und der Midi Eingang waren defekt und funktionieren jetzt wieder :ultrafrolic:

Falls jemand Ersatzteile für den DM6 oder DM12 benötigt. Habe Taster, Potis und ein Display über.


Zuletzt bearbeitet:
  • Daumen hoch
M.i.a.u.: Braunsen84, Thomasch, onkelhoste und 2 andere
  • #5.295
Ich bin noch am überlegen, ob ich nicht die DIN-Buchse für die Serienproduktion nach unten lege und die 3,5mm Buchsen in die Mitte. Was meint Ihr?
…mit dem jetzt gezeigten Layout wären die Taster womöglich besser erreichbar, da nur ein (dickeres) Kabel in der Nähe eingesteckt wird, und sich nicht direkt sechs Patchkabel darum herum-knuddeln…

Vllt noch die Din Buchse um 90° drehen, zwecks möglichkeit gewinkelten Flachstecker zu nutzen, der dann nach links/rechts abgeht?

  • Gute Idee
M.i.a.u.: fanwander
  • #5.296
Vllt noch die Din Buchse um 90° drehen, zwecks möglichkeit gewinkelten Flachstecker zu nutzen, der dann nach links/rechts abgeht?

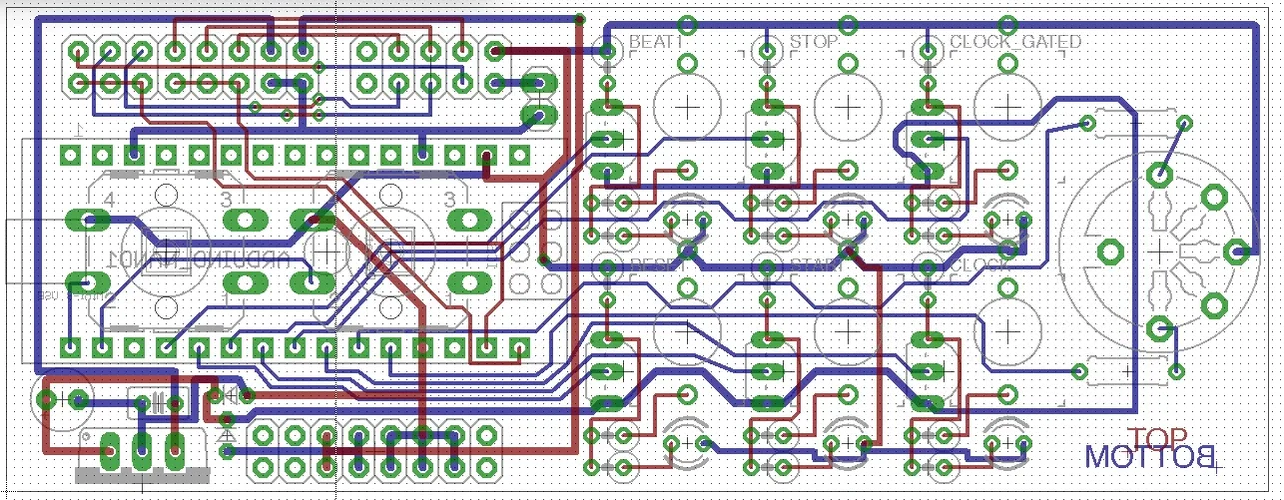

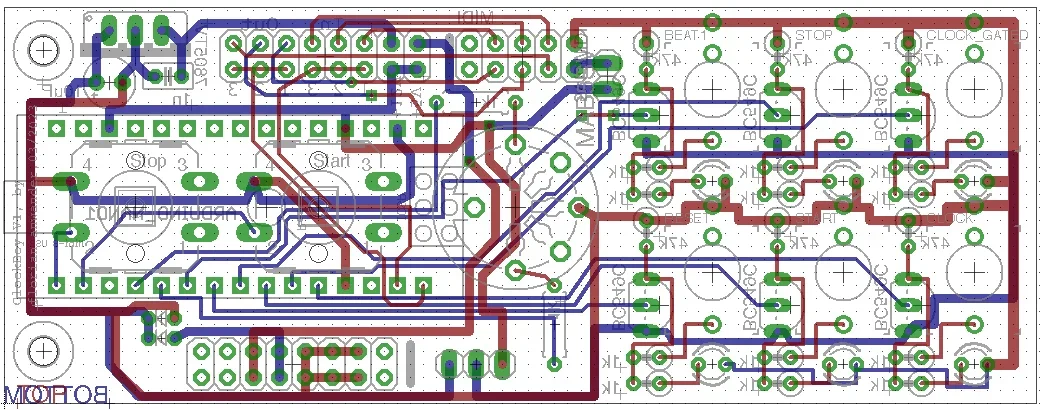

Im jetztigen Layout kann das eng werden:
Bei dem Layout mit der DIN-Buchse unten würde es gehen.

Bei den Flachsteckern, die ich verwende, kann man das Gehäuse beliebig in einem 45° Raster drehen. Hier drei auf 180°, einer auf 45°

  • Daumen hoch
M.i.a.u.: AC1
  • #5.298

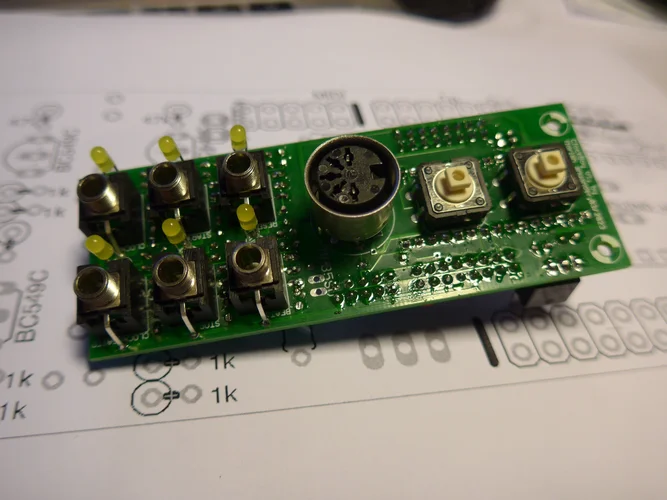

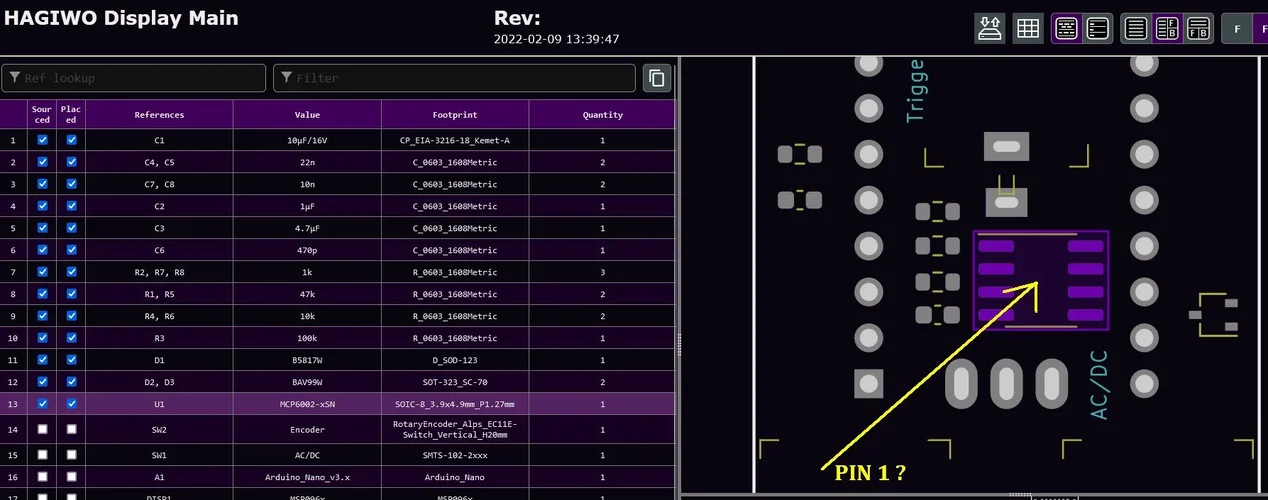

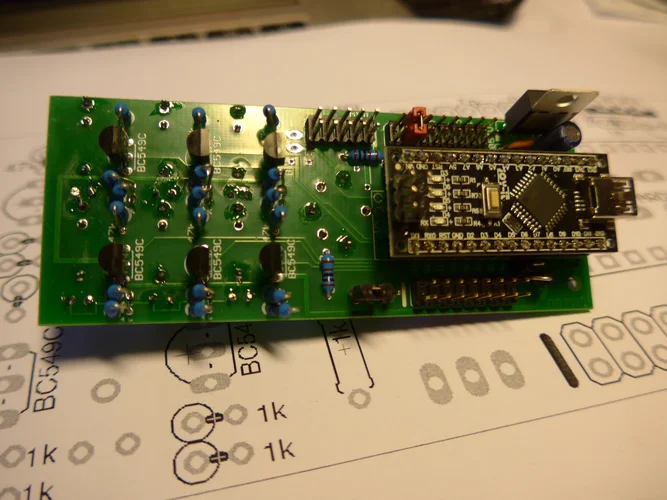

Oben links sollte die eins sein.

  • hilfreich
  • Daumen hoch
M.i.a.u.: Bodo, humax5600 und AC1
  • #5.299
Ja, danke ! Passt.
Modul gibt erste Lebenszeichen von sich ( leider fehlt mir noch 1 Klinkenbuchse ; ist bestellt ).


Zuletzt bearbeitet:
  • Daumen hoch
M.i.a.u.: AC1, JS-Sound, rolfdegen und eine weitere Person
  • #5.300
Das ist nichts besonderes habe nur ein Stereo MS20 Filter auf die schnelle fertig gemacht.


  • Daumen hoch
M.i.a.u.: GKMsound, 10716, onkelhoste und eine weitere Person
  • #5.302
@rolfdegen

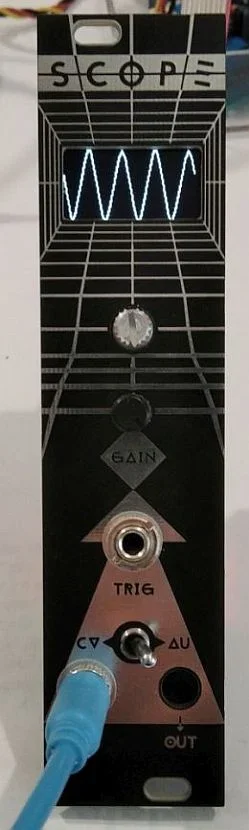

Gibt es zum meSCOPE Unterlagen dazu , zwecks Nachbau (github o.ä.) ?

Zuletzt bearbeitet:
  • #5.304

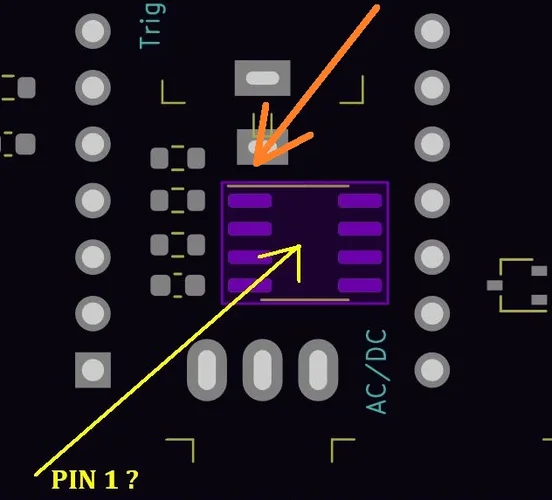

("schön, aber woher weiß der das jetzt?!")
Wissen kann man auch nicht immer alles.
Spannend wird das auch immer wieder bei PCBs und Schaltplänen aus anderen Kulturkreisen. Fängt schon manchmal bei Lettland und Erica an. Wie oft habe ich mir solche Probleme im Eagle oder Kicad als PCB betrachtet und dann über die Belegung eines bekannten ICs rausgefunden wo was ist. Schön ist auch immer die handgezeichneten alten Schaltpläne z.B. von Oberheim zu entziffern.

Zuletzt bearbeitet von einem Moderator:
  • Daumen hoch
M.i.a.u.: humax5600
  • #5.305
Heute meinen 3. Drum Mixer fertig bekommen. Der ist für ein geplantes Rack für den nächsten Winter. Leider war mein Versuch, ein wenig an den Kosten zu sparen, negativ. Die in D gekauften Fader haben zwar den gleichen Footprint, aber der Hebel ist zu kurz, so das Faderkappen nicht so richtig drauf passen. Die passenden Fader habe ich bisher auch nur bei Befaco bzw. Thonk gefunden mit hohen Versandkosten.


Anhänge

  • DSC09067.webp
    1,3 MB · Aufrufe: 18
  • DSC09068.webp
    739,7 KB · Aufrufe: 18
  • Daumen hoch
M.i.a.u.: DrColossus, onkelhoste, humax5600 und eine weitere Person
  • #5.306

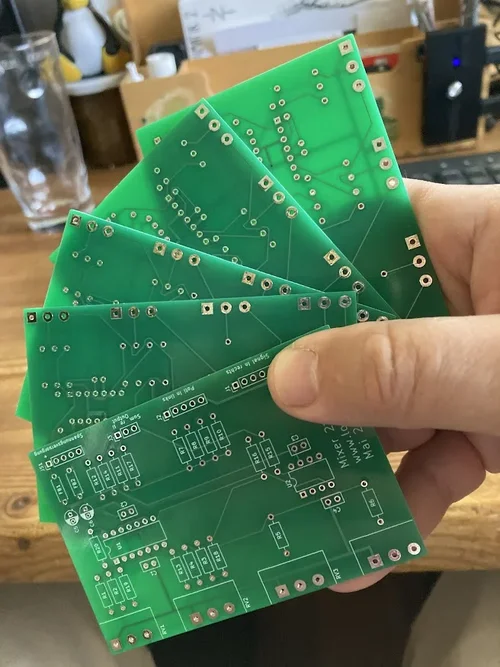

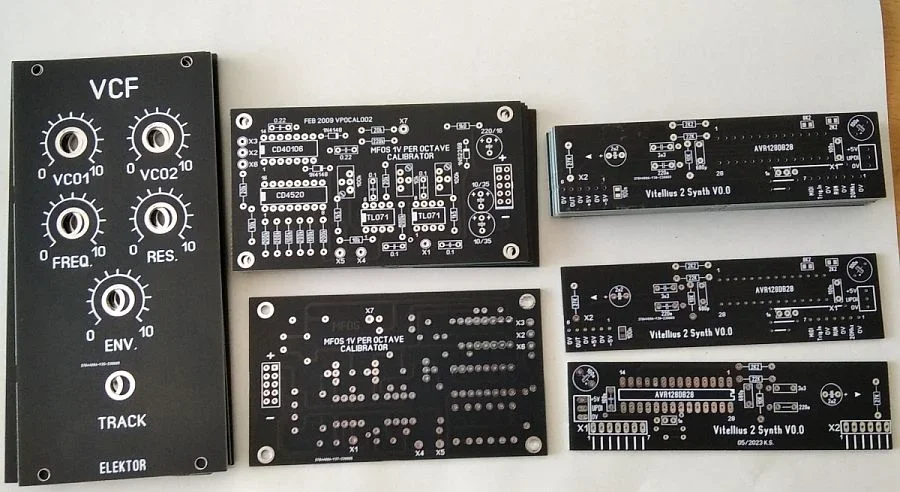

So, meine ersten selbstentworfenen Platinen sind heute JLCPCB gekommen. Ich hoffe, dass ich da nicht zu viele Bugs reingebaut habe.



  • Daumen hoch
M.i.a.u.: DrColossus, onkelhoste, humax5600 und 4 andere
  • #5.307

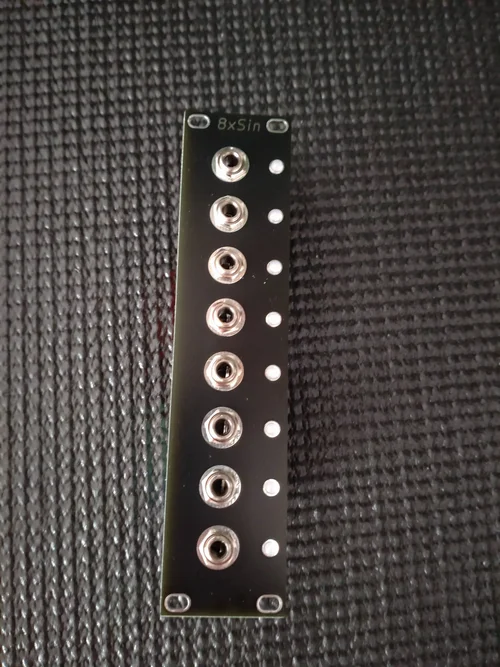

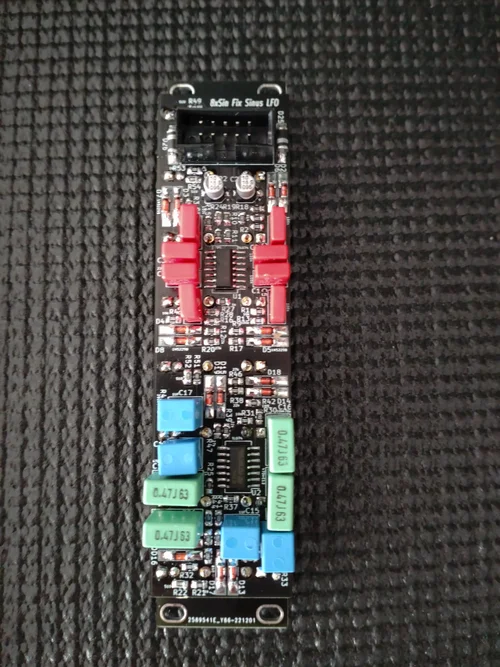

Mein 8xSin läuft auf Anhieb, die Schaltung habe ich von hier .
Das Angebotene ist mir aber zu teuer und breit....

  • Daumen hoch
M.i.a.u.: DrColossus, onkelhoste, humax5600 und 4 andere
  • #5.308
Moin,

hier mal mein kleines Zwischendurch-Projektchen. Kleine Bastelei mit 8 Stimmen ;-)
Programmiere gerade an der neuen Steuerung


Gruß,
Markus

  • Daumen hoch
  • ^
M.i.a.u.: Braunsen84, DrColossus, onkelhoste und 7 andere
  • #5.309
Heute in der Post :


Aber viel zu warm zum Löten .

  • Daumen hoch
M.i.a.u.: DrColossus, onkelhoste, dcp und 3 andere
