Listing - An was baut ihr denn so?

Das sind dann 1,5 Euro für einen Stichel, damit kann ich gut leben.
... aber das gute Gefühl, alles selber gemacht zu haben, ist noch viel mehr Wert.
Also diese 1,50€ sind natürlich noch im Rahmen und das Gefühl, etwas komplett selbst gemacht zu haben ist schon sehr cool. Ich bin noch nicht so lange dabei, ungefähr 1 Jahr und ich habe relativ früh gesagt, dass ich keine Kits, oder vorgefertigten Platinen nutzen möchte, sondern nur Streifenplatinen. Ich hab mittlerweile ein paar gefertigte Platinen benutzt und muss sagen, dass es einfach sooo viele einfacher ist! Es kostet nur einen Bruchteil der Zeit, man muss keine Leiterbahnen unterbrechen,die Gefahr einen Fehler zu machen ist eigentlich sehr gering, da es ja eigentlich wie löten nach Zahlen ist. Naja, wie auch immer, ich mache mich gerade mit EasyEDA vertraut um in Zukunft meine Platinen fertigen zu lassen. oder evtl. auch erstmal selbst ätzen, wobei das natürlich auch wieder Zeit in anspruch nimmt, mit SMD Bauteilen fallen aber schon mal die Löcher weg. Mit ner Fräse würd ich sie aber auch selbst machen, find ich saucool. Vllt. schick ich dir auch in Zukunft einfach meine gerber Dateien, oder wie die heißen, damit dein Maschinchen auch genug zutun hat ;-)

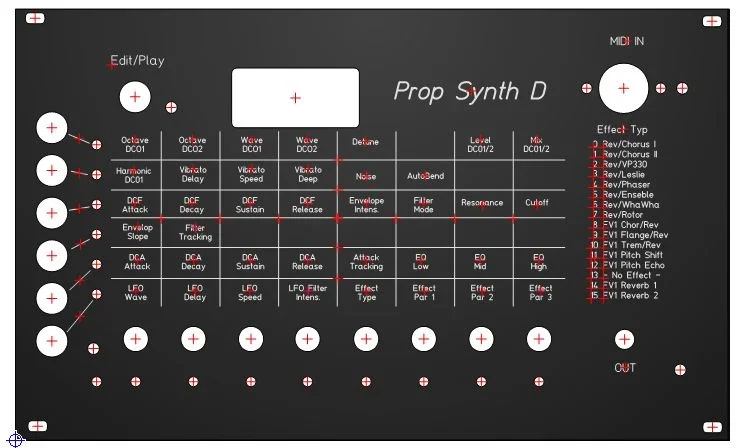

Leider gibt es keine Bohrschablone mit genauen Maßen für eine FP. Deshalb habe ich angefangen eine provisorische
Frontplatte aus 1mm ALU Blech zu erstellen.
Möchte später eine prof. Frontplatte (Schaeffer AG) machen lassen und um zu sehen ob + wie alles passt :

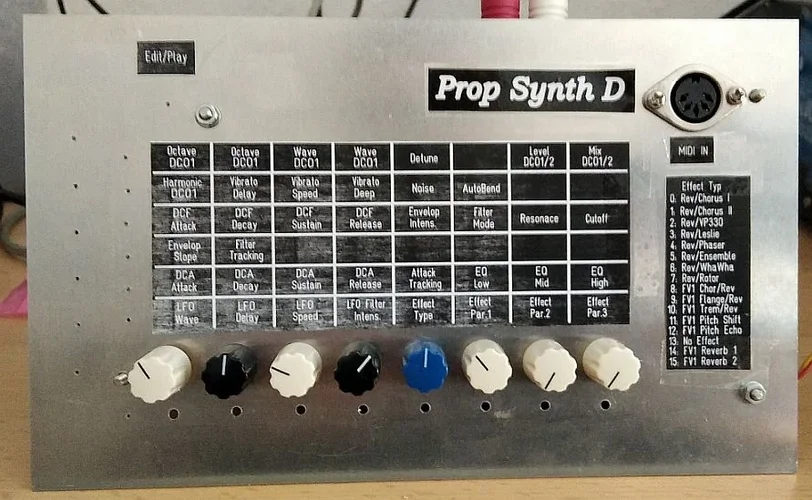

Prop Synth D FP.jpg prosynth_D.jpg

Das Teil soll dann auch in ein 19" Zoll Rack passen und alle In/Out Buchsen von vorne zugänglich sein.

Zuletzt bearbeitet:
Ich habe heute alle 34 Buttons und die Batterie von meinem günstig erworbenen Korg M1 getauscht und habe ihn tatsächlich wieder zusammen bekommen (hatte keine Bilder gemacht) 😅🙈

Er läuft jetzt wie ein Bienchen, jetzt muss ich noch schauen, wie ich die Werkspresets wieder zum Laufen bekomme.

Tag zusammen, habe mal den XFM2/XVA1 (mehr Indos dazu hier: futur3soundz.com, gibt auch irgendwo einen Thread dazu) zusammengelötet. Macht viel Spaß, ist aber noch im Teststadium und es fehlt noch das passende UI. Irgendwo flog doch noch ein Teensy rum ...


Anhänge

  • FPGAsynth.jpg
    88,9 KB · Aufrufe: 27
Zuletzt bearbeitet:
Tag zusammen, habe mal den XFM2/XVA1 (mehr Indos dazu hier: futur3soundz.com, gibt auch irgendwo einen Thread dazu) zusammengelötet. Macht viel Spaß, ist aber noch im Teststadium und es fehlt noch das passende UI. Irgendwo flog doch noch ein Teensy rum ...
Cool, wo haste die Teile her und was hat das Dingen im Endeffekt gekostet? Hört sich ja schon ganz cool an.

Tag zusammen, habe mal den XFM2/XVA1 (mehr Indos dazu hier: futur3soundz.com, gibt auch irgendwo einen Thread dazu) zusammengelötet. Macht viel Spaß, ist aber noch im Teststadium und es fehlt noch das passende UI. Irgendwo flog doch noch ein Teensy rum ...
Technisch ganz nett, die Implementierung im Xilinx finde ich Klasse. Habe damals den XFM gebaut. Leider hat er das Projekt zu schnell zu Gunsten des XFM2 fallen gelassen. Damit blieben die Fehler erhalten, weiter ging's nicht. Habe das Teil noch mit Faderfox (über Teensy) bedient.

Hättest du die passenden Art. Nummern für eine Bestellung bei mouser ?
Habe ich leider nicht. Ich habe erst zu spät gemerkt, dass ich dort fast alles, was mir fehlte, relativ günstig hätte bekommen können, aber es sind ja weniger als 10 Bauteile und die Auflistung der Teile gibt es in der Dokumentation.
Naja da kommt jetzt vermutlich noch das doppelte an Kohle für Material: Gehäuse mit Holz und Alu, Schalter, Schiebe- und Dreheregler drauf.

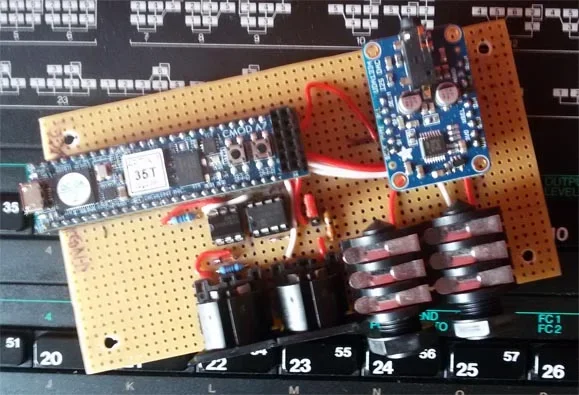

Habe das Teil noch mit Faderfox (über Teensy) bedient.

... oder ich nehme direkt den Touchsreen vom alten Laptop mal sehen.

Naja da kommt jetzt vermutlich noch das doppelte an Kohle für Material: Gehäuse mit Holz und Alu, Schalter, Schiebe- und Dreheregler drauf.
Najaa, kommt drauf an, ich bin da leider notgedrungen der Spartyp, ich würds in ne Plastikbox machen ,bei Tayda haben sie ganz vernünftige, die stabil sind, die Platine halten und vor allem günstig sind. Meinen letzten Mixer hab ich in ein altes Festplattengehäuse von ner Western Digital Elements gebaut.
1616172655457.png das sieht ganz cool aus mit der Rundung.

Und die Midi Thru Box in nen altes Netzteil vom Lappi :) ,siehe hier https://www.sequencer.de/synthesizer/threads/listing-an-was-baut-ihr-denn-so.5412/post-2143163

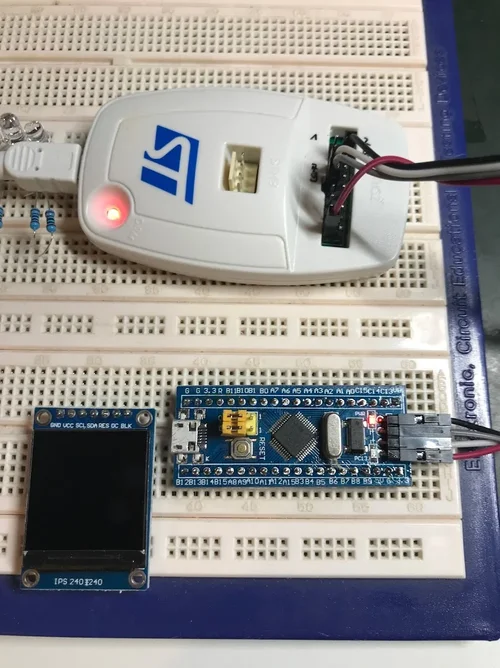

Ich hab jetzt mal die alte BluePill wieder ausgegraben. Mal sehen, wie weit ich diesmal komme. Blinken tut's schonmal
Dann werde ich der Reihe nach Display, Encoder und DAC anschließen, und dann schauen wir mal.

VSCode, PlatformIO und vorerst mal Arduino Libraries.


Das ist ein STM32 Chip, 72 MHZ, kostet so um die 4 Euro.
Der heißt so, weil er blau ist....

Diese Prozessoren gibt es in unterschiedlichen Leistungsklassen. Sind auch in den Mutable Instruments Modulen drin.

Das beige Teil ist ein STlink Programmieradapter.

Najaa, kommt drauf an, ich bin da leider notgedrungen der Spartyp, ich würds in ne Plastikbox machen ,bei Tayda haben sie ganz vernünftige, die stabil sind, die Platine halten und vor allem günstig sind. Meinen letzten Mixer hab ich in ein altes Festplattengehäuse von ner Western Digital Elements gebaut.
Anhang anzeigen 95317 das sieht ganz cool aus mit der Rundung.

Und die Midi Thru Box in nen altes Netzteil vom Lappi :) ,siehe hier https://www.sequencer.de/synthesizer/threads/listing-an-was-baut-ihr-denn-so.5412/post-2143163

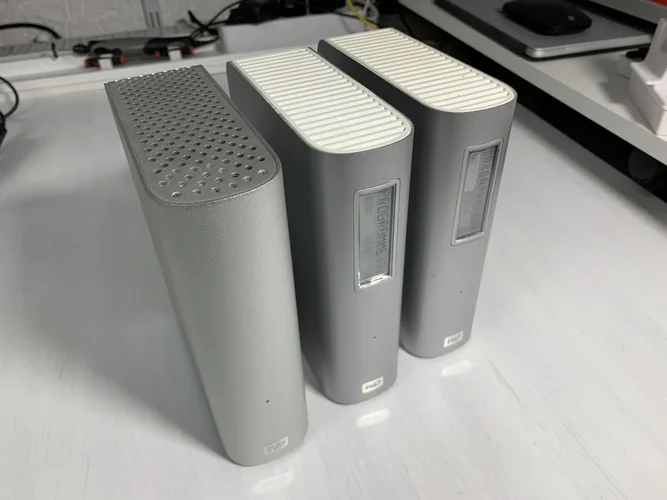

Coole Idee, ich habe von den Western Digital noch 3 alte Firewire-Leichen hier rumstehen. Hatte mal versucht die zu öffnen, scheint aber alles verklipt zu sein.
Wie hast Du die denn auseiander bekommen?


Anhänge

  • IMG_2353.JPG
    1,8 MB · Aufrufe: 10
Wie hast Du die denn auseiander bekommen?

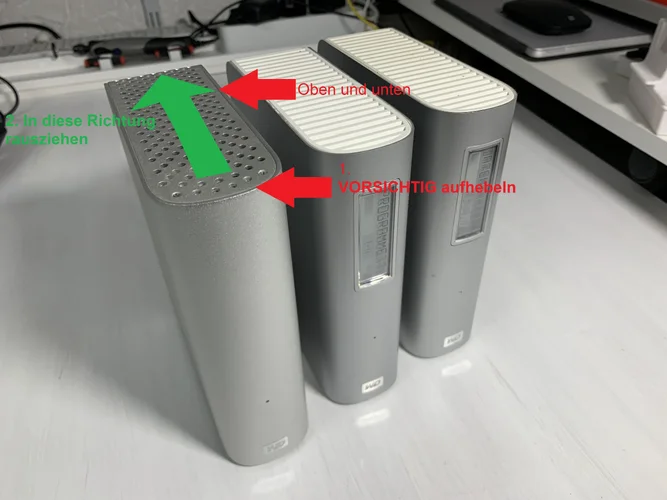

SO!!! Ist etwas fummelig, aber wenn du die Erste offen hast, sind die anderen beiden ein Kinderspiel. Lohnt sich jedenfalls, mit der Rundung, das sieht echt cool ausPLATTE.JPG

Meine ist etwas angestaut und ich hab noch MASSIG Platz, überlege noch, was mit rein kommt, evtl. ein Delay oder ein Filter...hmmm...oder beides :schwachz:. Hinten müsste ich mal eine IDC Buchse einkleben, aber bin im Moment etwas faul, außerdem ist er am modularen angeschlossen und tut da seinen Job prima.

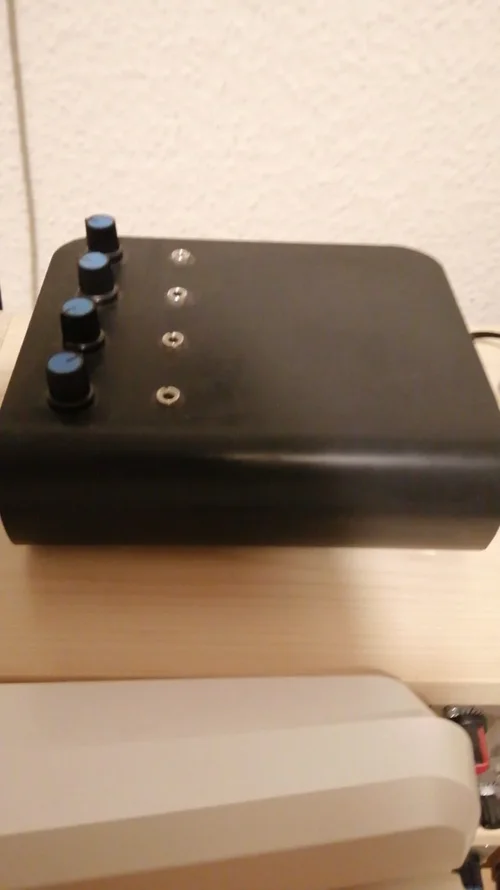

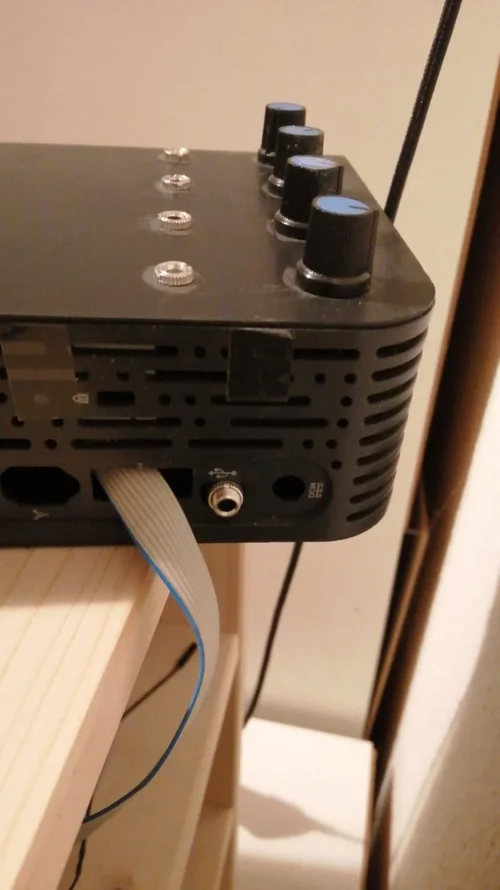

1616186024214.png1616186057227.pngRechts neben dem Flachbandkabel ist der Output. Hoffe ich konnte helfen und freu mich auf deine Umbaubilder.

Das ist ein STM32 Chip, 72 MHZ, kostet so um die 4 Euro.
Der heißt so, weil er blau ist....

Diese Prozessoren gibt es in unterschiedlichen Leistungsklassen. Sind auch in den Mutable Instruments Modulen drin.

Das beige Teil ist ein STlink Programmieradapter.
Okay, also bist DU dann derjenige an den ich mich wenden muss, wenn ich dann endlich mal geschafft habe alle Teile für son blödes MI Modul zusammenzubekommen und der Chip geflasht/programmiert werden muss ?!?☺️😊

SO!!! Ist etwas fummelig, aber wenn du die Erste offen hast, sind die anderen beiden ein Kinderspiel. Lohnt sich jedenfalls, mit der Rundung, das sieht echt cool aus
Meine ist etwas angestaut und ich hab noch MASSIG Platz, überlege noch, was mit rein kommt, evtl. ein Delay oder ein Filter...hmmm...oder beides

Vielen Dank für die schnelle Antwort und die Demontageanleitung. Ich werde erst einmal die Platten rausnehmen und platt machen.
Dann schaue ich mal, was ich da reinbasteln kann, habe im Moment noch nicht die richtige Idee.
..... aber schon einmal 3 Gehäuse :)

Bei mir isses immer andersrum, ich hab immer irgendwelche Platinengebilde, aber keine Gehäuse :)
Kleine Gehäuse drucke ich mir immer selber auf meinem kleinen 3D-Drucker.

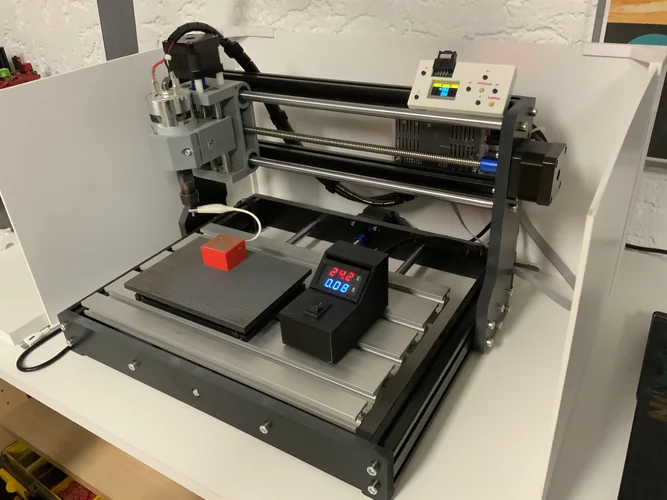

Bei dem CNC-Maschinchen gab es keinen Ein- Ausschalter und ich wollte auch die Leistungsaufnahme sehen.
Da habe ich mir das selber gebaut, gelötet, verkabelt und alles in das gedruckte Gehäuse gestopft.

Und in fertige Kunststoffblenden fräse ich die Bohrungen und Schlitze auf der kleinen CNC.


Anhänge

  • IMG_0072.JPG
    3,6 MB · Aufrufe: 33
Zuletzt bearbeitet:

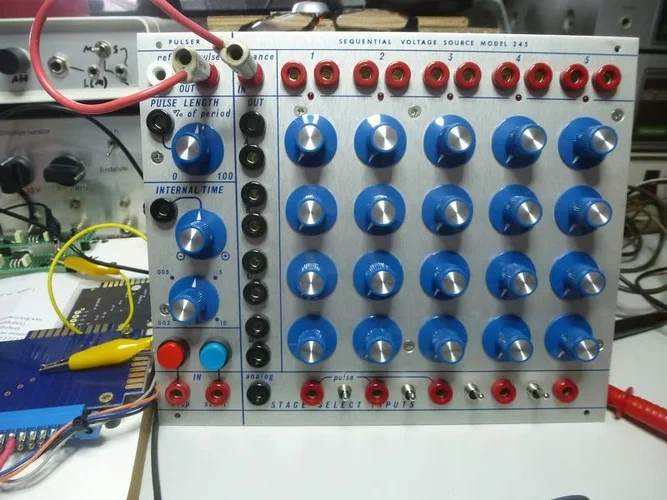

Nach langer Zeit - über ein Jahr habe ich so gut wie nichts gebaut - mal wieder was von mir: Buchla 245-Kopie. Gab es vor ca. 2 Jahren mit nicht funktionierendem Pulser und ohne die blauen Regler recht günstig auf Muff Wiggler. Bin aber nicht dazu gekommen - alles hat seine Zeit, und die war jetzt gekommen. Zwischendurch hatte ich auch die (blauen) Regler besorgt, um etwas Drive in die Sache zu bringen. Letztendlich war es nur ein fehlender Anschluss am Start- oder Stop-Knopf, weiß ich schon gar nicht mehr. Beim drübersehen hatte ich auch nachgesehen, wie diese Knöpfe zu beschalten sind, und da ist es dann aufgefallen. Waren aber trotzdem ein paar Stunden...
Die LED in den Knöpfen scheint auch zu fehlen, keine Ahnung wie man die Dinger auseinander bekommt. Aber die leuchtet sowieso nur beim antippen, dafür zerlege ich das Ding wohl nicht nochmal.


Neues Bastelprojekt für mein Homestudio.
Es nervt mich extrem, das so viele Geräte mit Steckernetzteilen kommen, dazu noch mit unterschiedlicher Spannung aber oft nur geringer Leistung. Dazu sind die Steckernetzteile so unförmig, dass sie oft nicht nebeneinander in die Steckdosenleiste passen.
Oder die Netzteile haben ein eigenes Stromkabel und landen irgendwo als Klotz auf dem Boden oder dem sonstigen Kabelgestrüpp.

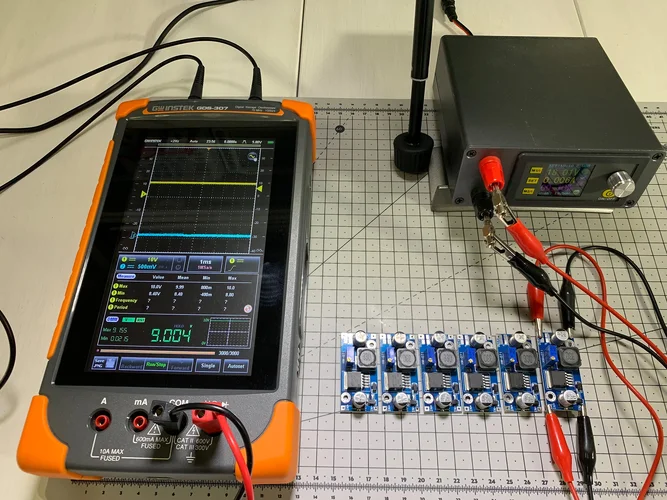

Nun habe ich mir 6 Konverter gekauft und die versorge ich mit einem 19V 6A Netzteil aus der Kellerkiste.
Jeder Konverter kann von der Eingangsspannung (19V) mit einem Poti auf die gewünschte Spannung runtergeregelt und eingestellt werden.
Ich brauche 16V, 12V, 9V, 9V, 6V und 5V
Jetzt werde ich alles provisorisch auf ein Brettchen packen, mit Buchsen versehen, die Geräte versorgen und ein paar Tage testen.
Wenn alles stabil läuft und nichts heiss wird, dann drucke ich mir ein Gehäuse, habe 5 Steckdosen frei und die ganzen Netzteilklötze sind weg.


Anhänge

  • Konverter_1k.jpg
    1,3 MB · Aufrufe: 30

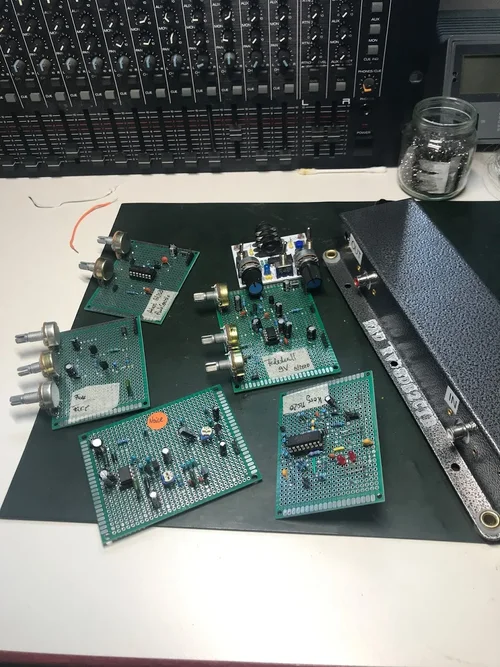

Die Module für einen 9V Noise Synthesizer. Es fehlen noch Eingangsverstärker für Soundquellen und Kontaktmikrofone. Und dann bin ich mir noch nicht ganz klar, wie ich das alles verschalten soll. Einerseits einfach, andererseits flexibel.

Noise mit 555
Dalls Fuzz Face
2 * Atari Punk Console
Korg MS 20 - artiger Filter
Federhall


Gilt auch Software?

Ich habe 2015 angefangen, einen eigenen MIDI-Sequencer zu schreiben, und habe gerade wieder eine Phase, in der ich Lust habe, dran weiterzumachen. Waere schon toll wenn ich ihn wengistens mal so weit kriege, dass ich damit auch wirklich nen Song machen kann... momentan fehlen (immer) noch so Brot&Butter-Funktionen wie Laden, Speichern, Copy&Paste, usw...

1616832415998.png 1616832507640.png

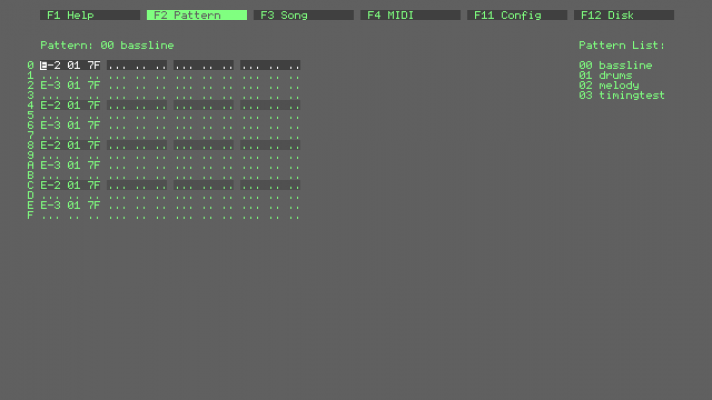

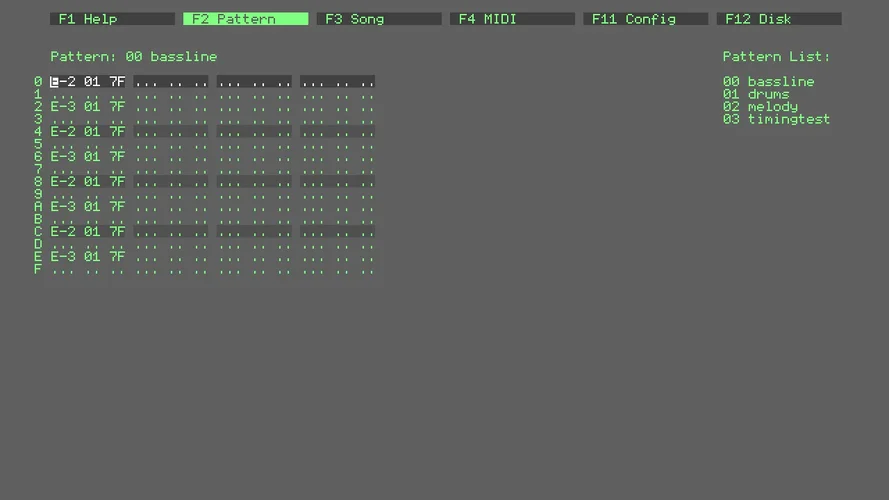

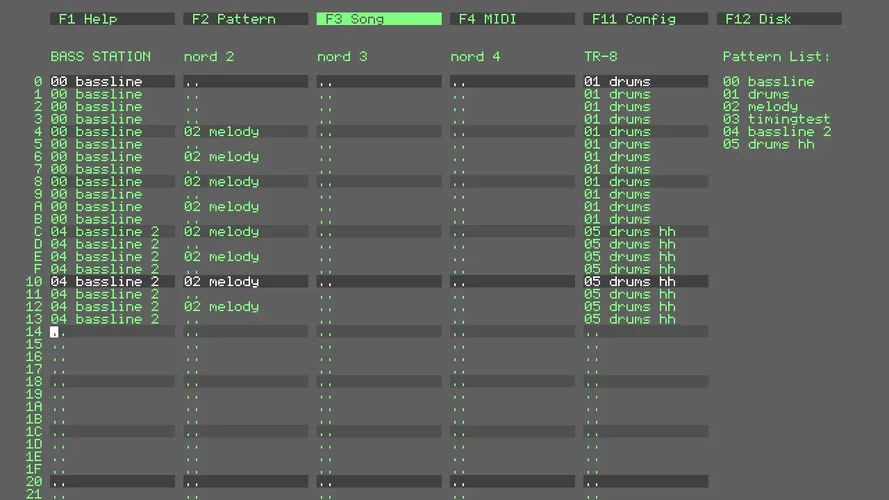

Im Grunde gibts ne Pattern-Ansicht, wie man im ersten Bild sieht, wo man einzelne Phrasen komponieren kann, und dann eine Song-Ansicht, in der man diese Phrasen auf die MIDI-Spuren verteilen kann. Dabei lassen sich Phrasen auch geraeteunabhaengig verteilen, also das Pattern "bassline" kann theoretisch auf jeder Spur abgelegt werden, weils ja am Ende nur MIDI-Noten sind, die da gesendet werden. Natuerlich soll irgendwann auch noch CC usw dazu...

Wer das Teil mal in Aktion sehen moechte, hier ein altes Video:

https://www.youtube.com/watch?v=mpAN-4hYUxs

noch eins:

https://www.youtube.com/watch?v=fy9ifaqeagk

EDIT: Gerade noch ein frischeres Video gefunden... da sieht man auch den Abspiel-Fortschrittsbalken

https://www.youtube.com/watch?v=uqwR7X9ZL8k

Zuletzt bearbeitet:
Mach's doch modular.
Modular ist flexibler, aber dafür aufwändiger. Genau das ist die Stelle, wo ich grade hänge.
Einen richtigen Modularsynth hab ich schon.

Ich suche was zum auspacken, aufstellen, loslegen (falls ich jemals einen Gig für meinen Lärm kriegen sollte....)
je länger ich drüber nachdenke, desto größer wird die Kiste ...

DSO150 als Rackversion

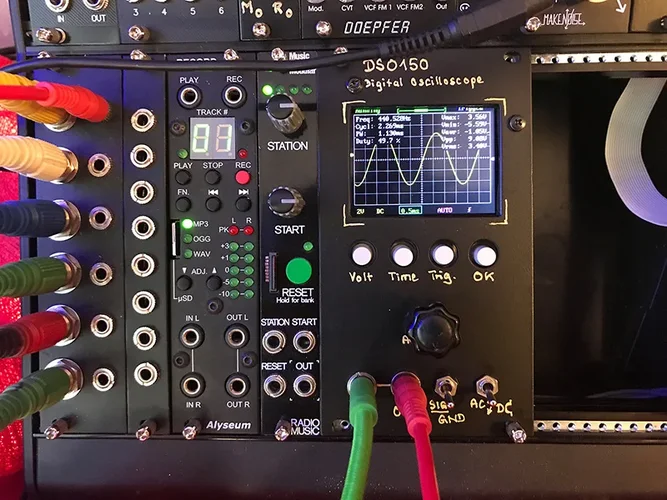

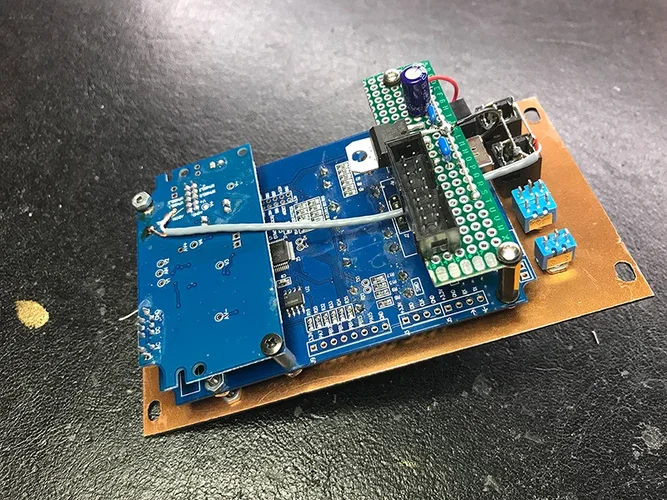

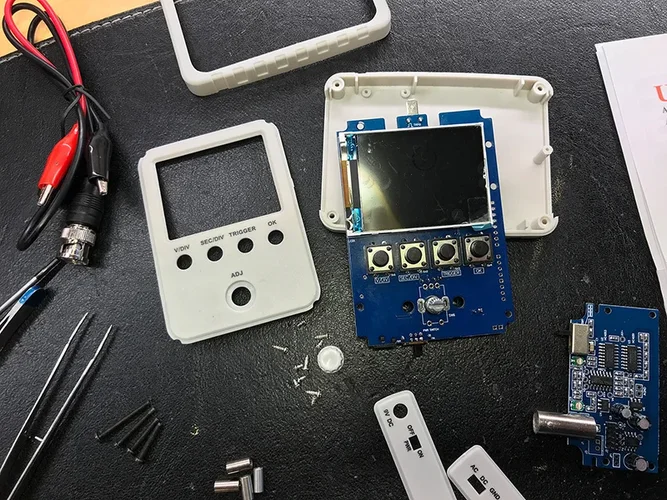

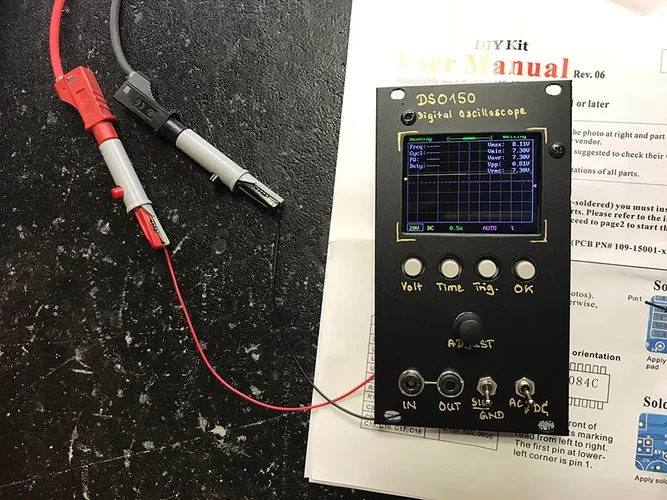

Habe mir ein DSO150 von eBay gekauft und als Rackversion umgebaut. Das Frontpanel ist eine mit Kupfer beschichtete
Epoxydharzplatte, darüber schwarzer Sprühlack, Beschriftung mit einem GOLD Edding, darüber Mattlack aus der Spraydose.
Die originale Frontplatte lässt sich prima als Schablone zum Anzeichnen der Bohrungen verwenden. Zwischen der +12 Volt
Stromversorgung und dem Systembus sollte ein 7809-Stabilisator sein, denn mehr als 10 Volt verträgt der Oszi nicht.

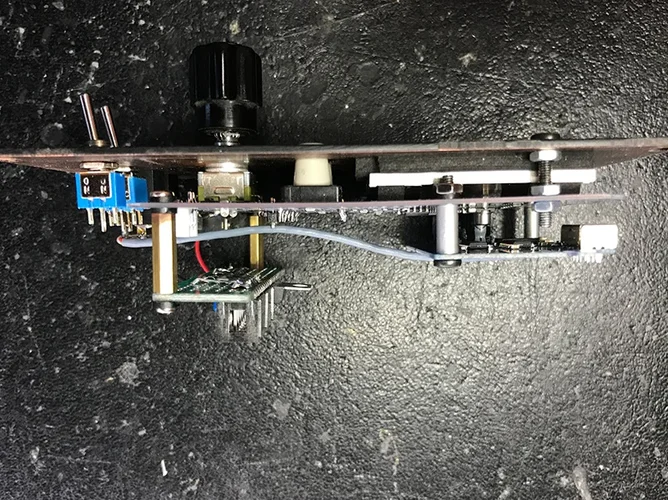

Ich musste den Encoder auslöten und auf die Platine setzen. Weitehin habe ich die Taster durch welche mit längerem
Schaft ersetzt. Ich muss noch die Schalter verdrahten. Zzt. steht der untere auf ON und der obere auf DC. Damit
funktioniert der Oszi für dieses Einsatzgebiet einwandfrei.

Muss man das haben? Hmmm. Ich sage mal: Wenn man sich an den Lücken im Rack stört oder sonst schon alles hat, kann
man das mal machen. Andererseits: Wer schon immer wissen wollte, wie Sound aussieht, ist mit dem DSO150 genau richtig
unterwegs. Die Einblendungen sind informativ, nerven aber durch Geflimmer und nehmen die halbe Bildfläche ein. Ich habe
sie schnell abgeschaltet. Die Schaltung zieht rund 90 mA. Am Ende hat alles zusammen ca. 40 Euro gekostet. (Gibts für
150 Euro auch als Profilösung zu kaufen - das war auch der Grund, warum ich es einfach selbst machen wollte ;-)



[Verschwörungstheorie]
Wenn Du erst 20 Sekunden lang Luftgitarre spielst und dann unmittelbar danach den AC/DC-Schalter unten rechts 17-mal hintereinander betätigst, erscheinen auf dem Display eine mano cornuta, eine Glocke sowie der Schriftzug "Hells Bells".
[/Verschwörungstheorie]

SCNR, :mrgreen: & *duckundwech*

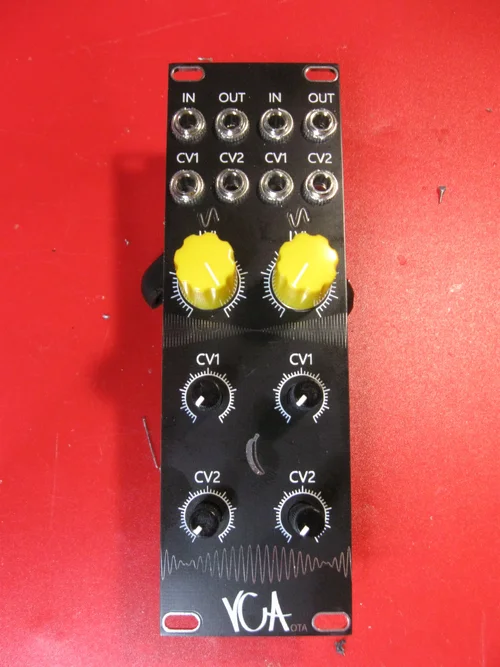

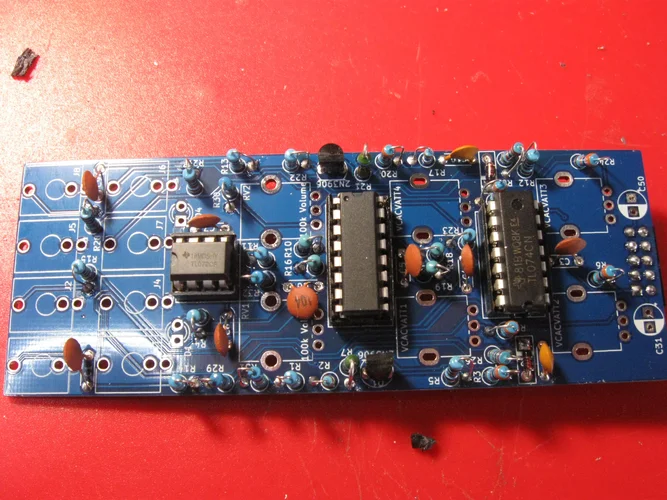

Heute frisch gebaut einen weiteren VCA, aber diesmal Dual mit Banane von



Der Händler meines Vertrauen, hatte mir noch schnell 4 Poti mit 100K und Plastikschaft, sowie die vorgeschrieben gelben Knöppe geschickt. (BTW beim nochmaligen durchlesen der Bauanleitung hätte ich gemerkt, das ich die schon vorhanden 10K Potis hätte nehmen. Dann wären die Knöppe nicht gelb, sondern orange, oder ...

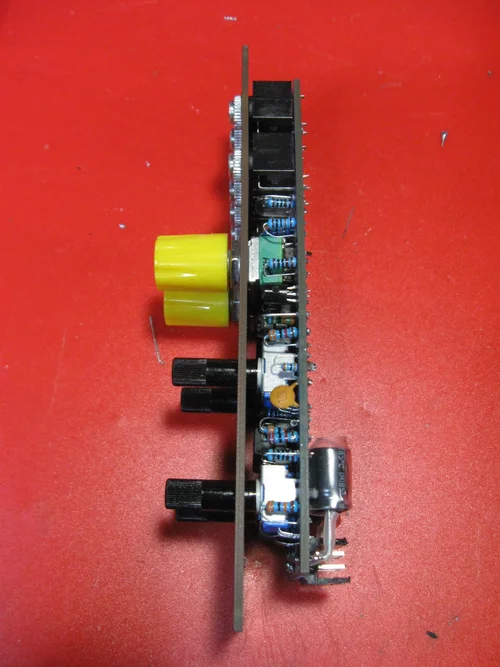

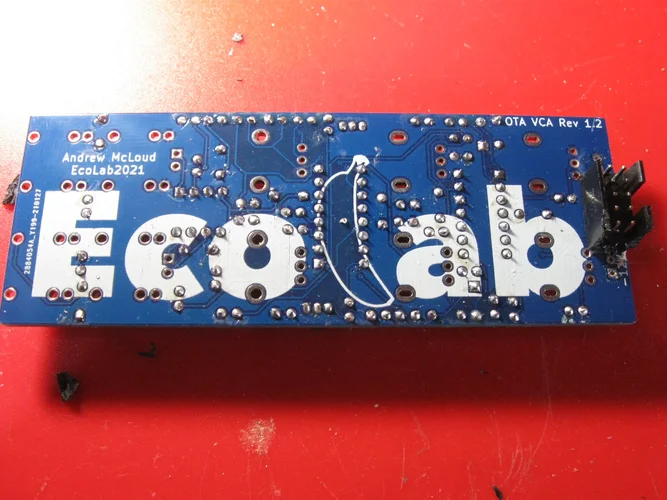

IMG_9624.JPG IMG_9623.JPG

IMG_9620.JPG IMG_9621.JPG

Auf der Seite (siehe oben) ist die Dokumentation recht gut. BOM, Schaltplan!!! und Aufbauanleitung.


TL072. TL074 und LM13700 sind eigentlich Standard IC. Bei den Widerständenwerten gibt es Exoten (590 OHm >> 620 Ohm genommen).


Nur soetwas verstehe ich nicht.

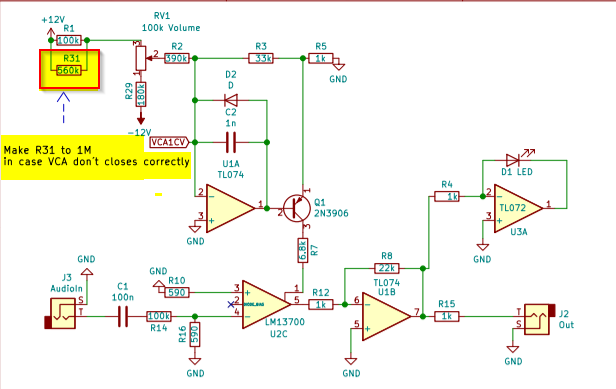

Das Modul funktionierte auf Anhieb nur war der BIAS noch zu hoch. Der VCA machte nicht richtig zu. Statt den 560K auszulöten (sehr fummlig) und stattdessen einen 1M Ohm Widerstand einzubauen habe ich ich den Widerstand gegen Unendlich gehen lassen und einfach den Draht durchtrennt und mit einen Schrumpfschlauch alles isoliert.

Jetzt ist der VCA auch ordentlich dicht und schnell ist er auch.
