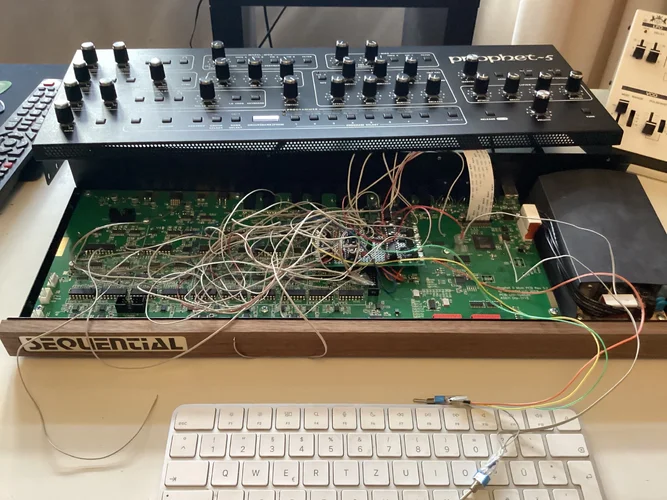

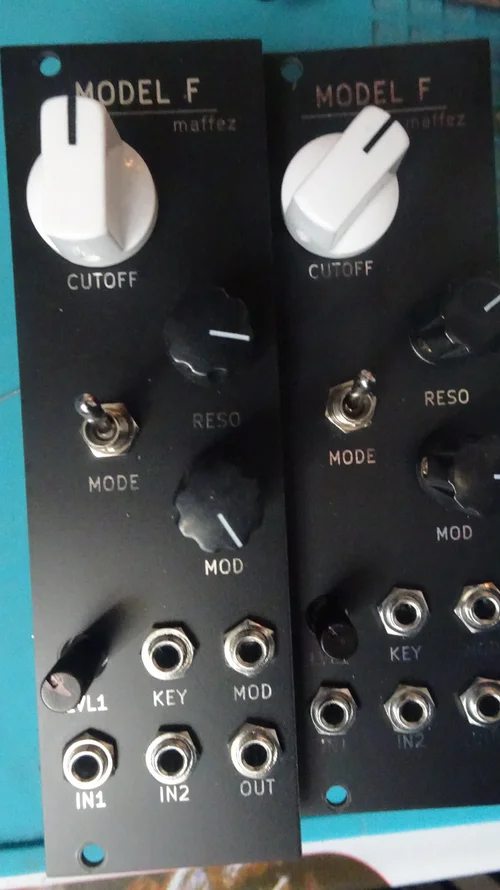

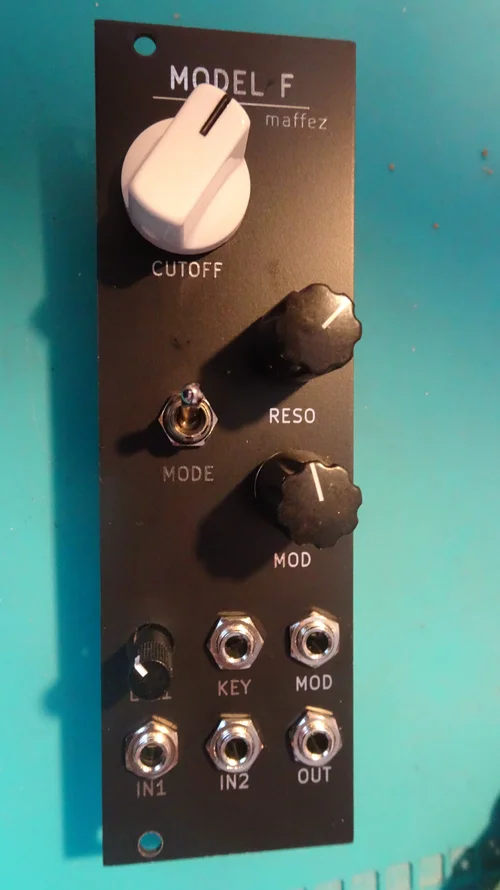

Heute mit einem Model F Filter von Forumskollegen Maffez konstruiert fertig geworden. Damit es ihm nicht so einsam wird im Rack werde ich noch einen zweiten bauen wie von Maffez auch empfohlen.



[JS-Sound]

Heute habe ich endlich mein erstes Modul (PCB+Panel) bekommen. Ich habe eine Frage, wo soll ich die Potis bei Tayda oder Aliexpress bestellen? In DE gibt es Potis nicht oder viel zu teuer

Erstes Modul VCO ist soweit auch fast fertig. Ich habe noch ein Schalter in Schaltplan eingefügt um die Oktaven –3 und +4 umzuschalten. Morgen muss ich noch ein Panel machen und dann bestelle ich auch mein erstes Modul VCO: Saw Out, Ramp (SAW Inv.) Out, Sine von -5V bis +5V Out, Sine 0V bis 10V Out, Triangle Out, Square Out, Complex Out, Ring Modulator In + Out, WaveFolder In + Out, 2CV In, PWM CV In, Hard + und - Sync In, Soft Sync In und noch ein paar Sachen sind dabei, die Breite ist 12TE.



[Feedback]

Ich habe eine Frage, wo soll ich die Potis bei Tayda oder Aliexpress bestellen?

Hier dran denken: Es kommt noch Versand und Zoll drauf. Tayda hat sich für mich gar nicht gelohnt.



[humax5600]

Meine letzte Bestellung für Potis war hier :

/ Alpha Pot 9mm -V- PCB 100K-B/ Alpha-Taiwan

Alpha Potentiometer 9mm vertikal für Printmontage. Metallachse mit 9mm Laenge/ 6.35mm. Erforderliche Bohrung 7mm.Resistance: 100K OHM OHMSType: LinearType BMetal Round ShaftShaft Diameter: 6.35mmShaft Length:

www.uk-electronic.de



[GuywithBass]

Gibt es denn die Poti bei Aliexpress? Genau diese werden oft nicht angeboten.

Hier dran denken: Es kommt noch Versand und Zoll drauf. Tayda hat sich für mich gar nicht gelohnt.

das ist unter dem Strich eine Kalkulation von Menge, Preisevorteil sowie den Nebenkosten Zoll und Versand die gemacht werden sollte.

Bei Tayda, gibt es die Potis als No Name für ca. 50 Cent. Bei UK 180 Cent. Bei UK kommen neben dem Versand auch noch eine Bearbeitungsgebühr dazu.

Der https://www.3u-shop.de/ hat auch viel Poti's, bietet aber bei unter 20 Euro ein Kleinversand an.



[Tsanderakis]

Wenn man es total kostengünstig machen will

10pcs rk097 Präzisions potentiometer vertikale Single Link Schaft länge 15mm getriebe los 3-polig b2k b5k b10k b20k b50k b100k b500k b1m - AliExpress 502

Smarter Shopping, Better Living! Aliexpress.com

de.aliexpress.com

das ist aber fast alles beim Ali mit T18 Achse, was natürlich dann auch andere Knöpfe braucht z.B.

10 Stück 15*17mm Potentiometer kappe für wh148 Potentiometer knopf, schwarze Knopf kappen aus Aluminium legierung - AliExpress 502

Smarter Shopping, Better Living! Aliexpress.com

de.aliexpress.com

Wenn man vorher alles mit Davies gemacht hat, fängt man schon an zu überlegen, ob das noch optisch passt.
Was keiner wissen kann ist die Haltbarkeit der China Poties. Habe jetzt so einige verbaut in auch nicht so kritischen Modulen, wo sie an Beinen von Arduinos oder Atmegas hängen. Bei Poties in Audiowegen die auch oft bewegt werden z.B. VCFs würde ich nach wie vor Alfas nehmen. Die 2 Quaads, die ich gerade gebaut habe, sind wahre Potiegräber mit je 26 und da rechnet es sich schon, wenn man günstige nimmt.



[fanwander]

ei Poties in Audiowegen die auch oft bewegt werden z.B. VCFs würde ich nach wie vor Alfas nehmen.

Ich würde alle Potis, die den Signalpfad beeinflussen (also direkt Audiopegel, und alle Offset/Amount-Regler von VCF/VCA) qualitativ hochwertig nehmen. Ich hab ein altes Yamaha-Pult, da haben sie bei allen Potis richtig military-grade Zeug genommen, nur die Panpotis des Mehrspurroutings sind Billigware. Das ist die Hölle, weil es quasi kein wacklerfreies Routing in dem Pult gibt



[Tsanderakis]

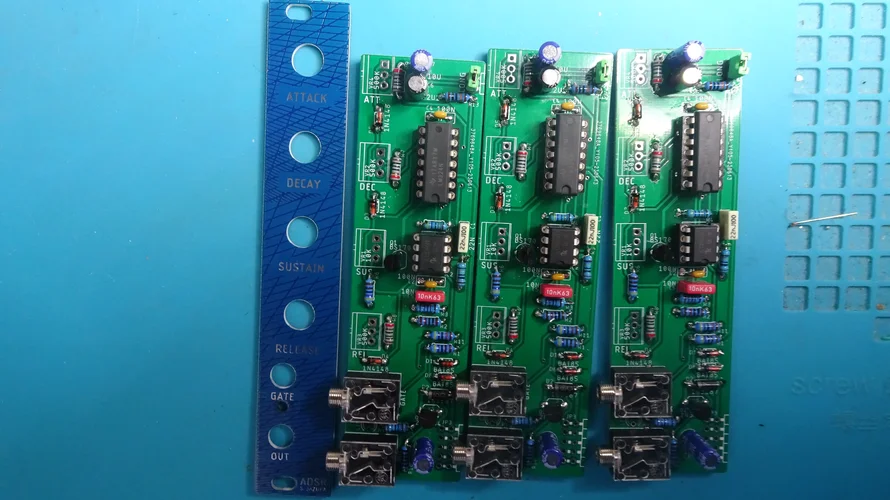

Heute noch ein paar Schmitz ADSRs angefangen. Poties sind bestellt.



[JS-Sound]

Ich habe heute bei Aliexpress die 100x Potis bestellt. Ich hoffe, dass diese Potis normal sind. EC-Buying Ali Store Und habe ich noch die IC's: AS3340 SOIC16, AS3046 SOIC14 und noch 100x "Banzai BanzaiConn 3,5mm" Jack bei banzaimusic.com bestellt.

Der https://www.3u-shop.de/ hat auch viel Poti's, bietet aber bei unter 20 Euro ein Kleinversand an.

Diese Potis sind auch "No Name" https://www.3u-shop.de/p/potentiometer-metallachse-6-35mm-basis-9mm-vertikal ich denke, dass diese Potis auch aus China Aliexpress sind. Wobei die kosten wie Alpha Potis, das ist etwas komisch.

Hier dran denken: Es kommt noch Versand und Zoll drauf. Tayda hat sich für mich gar nicht gelohnt.

Das war die Antwort an meinen Freund von Tayda:

"For your information; Shipments via DHL or UPS or similar Express shipping couriers, usually subject to go through Formal Customs Clearance process which may result in the receiver having to pay Import TAX.

Charges might be, VAT plus IMPORT DUTY TAX plus DHL / FEDEX / UPS service fee for handling tax payment on behalf of you. Please note that shipping charges you paid to us DOESN'T include service charges for import tax formality by shipping company (DHL / FEDEX / UPS ) which their service fee for this service can be very expensive.

For the registered mail option with Thailand Post (Currently registered mail is very expensive and it takes longer times 7-60 days delivery), there may be or may be no customs charge/Import Tax, it depends on the customer's country's customs and also please don't forget about your country is a member for Euro.

You can see shipping costs and available shipping methods to your country using "Estimate Shipping Cost" box in your shopping cart.

And if you like, we can declare a lower value for your shipment, it might help a bit to reduce Import Tax. You can let us know how much you wish to declare the shipment such as 30% off or 50% off or anything etc. When you place your order, you can put a message into the "Order Comments" box in the last page of checkout that " Please declare 50% off " And our shipping department will follow your instructions.

Thank you for choosing us."



[Bodo]

And if you like, we can declare a lower value for your shipment, it might help a bit to reduce Import Tax. You can let us know how much you wish to declare the shipment such as 30% off or 50% off or anything etc. When you place your order, you can put a message into the "Order Comments" box in the last page of checkout that " Please declare 50% off " And our shipping department will follow your instructions.

Nix für ungut und wo kein Kläger, da kein Richter - aber das ist ein unverhohlenes Angebot zur Beihilfe zur Steuerhinterziehung.

Kann bei Erwischtwerden Ärger geben.

Meinjanur...



[amesser]

Wären das drop-in-replacements für TL074CN(/LF347N), und mit welchem Vorteil? Hast du auch was, um TL072CP(/LF353N) zu ersetzen? Bei beiden Typen geht es in meinem Fall um ein Mischpult aus den 1980ern.

Ja, es wird sehr gut klingen und kann man diesen IC's wechseln.

Da wäre ich vorsichtig. Immerhin zieht der OPA1656 das gut dreifache an Strom im Vergleich zu dem TL07x. Das vorhandene Netzteil muss das abkönnen, gerade in einem Mischpult, wo es vermutlich mehr als nur einen TL074 gibt. Der OPA1656 ist zudem schneller als der TL07x, hat ne größeren Open-Loop Gain und hat nen massiv stärkere Ausgangsstufe, d.h. es kann gut sein, das Filter anders als vorher klingen oder gar das schwingen anfangen, wenn Kapazitäten im Spiel sind.

"Besserer" Klang ist ja bekanntlich Geschmackssache. Kann man den Unterschied auch wirklich hören, oder ist der nur messbar? Also ich meine im 1zu1 Vergleich.



[amesser]

Diese Potis sind auch "No Name" https://www.3u-shop.de/p/potentiometer-metallachse-6-35mm-basis-9mm-vertikal ich denke, dass diese Potis auch aus China Aliexpress sind. Wobei die kosten wie Alpha Potis, das ist etwas komisch.

Das sind Alpha Potis. Steht drunter, schau die das Photo mit Vergrößerung an da sieht man es wunderbar. Hab meine dort bestellt.



[GuywithBass]

Kann bei Erwischtwerden Ärger geben.

Bei vielen meiner Bestellungen hat der Verkäufer aus Fernost den Gesammtwerte in der Deklaration - ohne Rücksprache mit mir zu halten - eigenständig auf meist einstellige Eurobeträge gesetzt.

Wo soll ich da Ärger bekommen. Das höchste der Gefühle ist, das ich MWST und ggf. Einfuhrsteuer Nachzahlen muss. Die möglichen Kosten nehme ich mit in die Entscheidungsfindung zum Lieferanten mit rein.



[Tsanderakis]

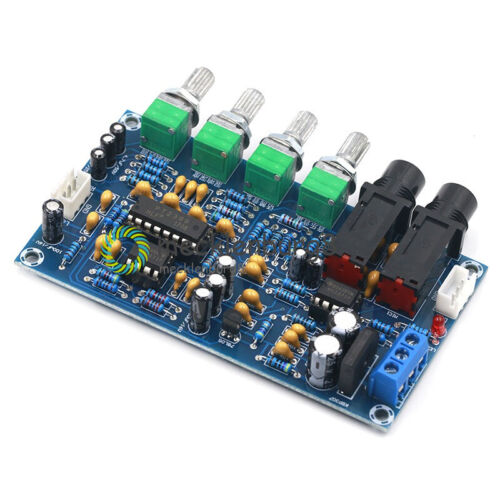

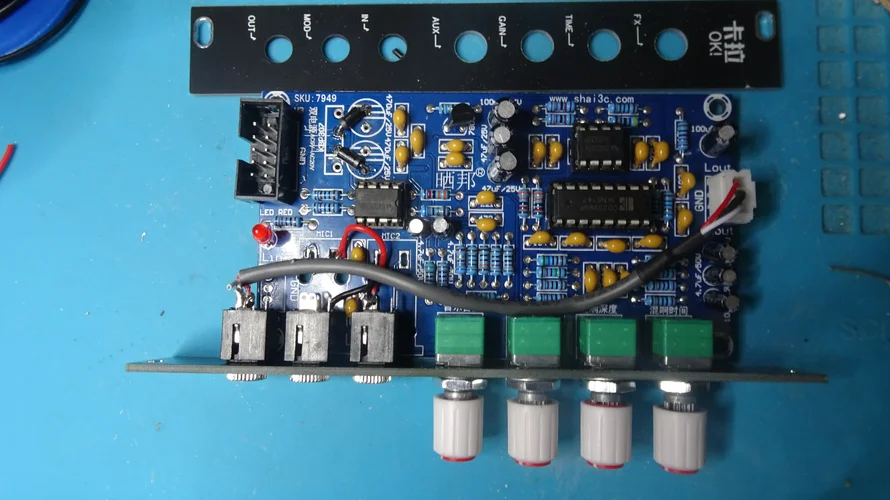

Quick`nDirty ein Karaoke Delay auf Eurorack umgebaut.

AC 12V Karaoke Reverberation Microphone Amplifier Module XH-M173 PT2399 | eBay

Entdecken Sie AC 12V Karaoke Reverberation Microphone Amplifier Module XH-M173 PT2399 in der großen Auswahl bei eBay. Kostenlose Lieferung für viele Artikel!

www.ebay.de

Das war der "einfache" Umbau, da ich das Modul nur an Drum Modulen nutzen will.
Ein etwas ausführlicher Umbau ist hier beschrieben:



[JS-Sound]

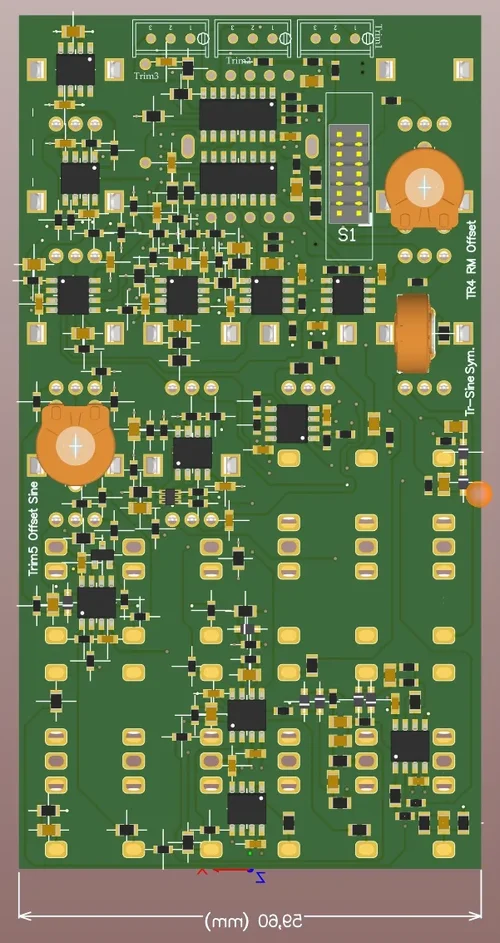

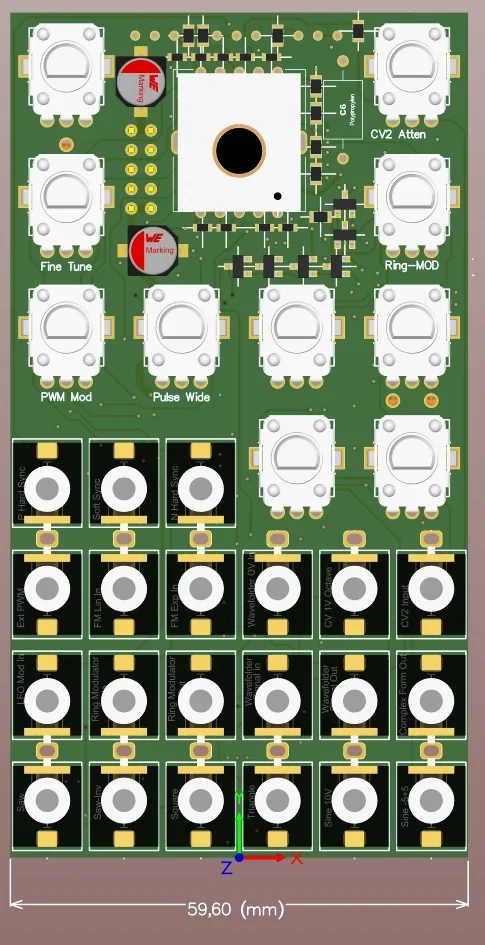

Mein VCO Modul PCB ist fertig



[Bodo]

Bei vielen meiner Bestellungen hat der Verkäufer aus Fernost den Gesammtwerte in der Deklaration - ohne Rücksprache mit mir zu halten - eigenständig auf meist einstellige Eurobeträge gesetzt.

Wo soll ich da Ärger bekommen.

Wie gesagt - wo kein Kläger, da kein Richter .

Das höchste der Gefühle ist, das ich MWST und ggf. Einfuhrsteuer Nachzahlen muss.

... und eine Anzeige bzw. ein Verfahren wegen Steuerhinterziehung am Hals hast.

Ich sag ja nicht, dass das sehr wahrscheinlich ist .

@ "MWST und ggf. Einfuhrsteuer": Die Einfuhrumsatzsteuer entspricht in ihrer Höhe der MwSt., das fällt nur einmal (nicht beides) an. Ggf. kommen aber noch Zollgebühren drauf.



[intercorni]

Gestern habe ich einen Suboscillator/Frequency Divider ausprobiert, bin aber noch nicht so richtig zufrieden damit, auch wenn es schon fett klingt. Hier mal ein Beispiel mit CEM VCO + Subosci sowie ein Model102 VCO durch ein Pro-One-Style VCF



[intercorni]

Hier kein Zugriff auf deinen link !
Anhang anzeigen 181767

Huch, habs auf Youtube hochgeladen:



[JS-Sound]

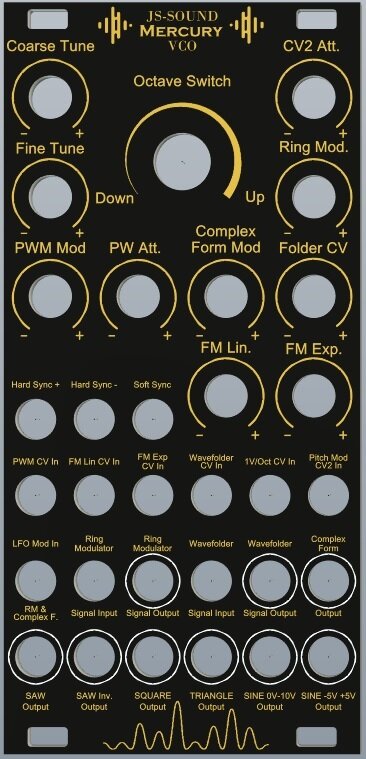

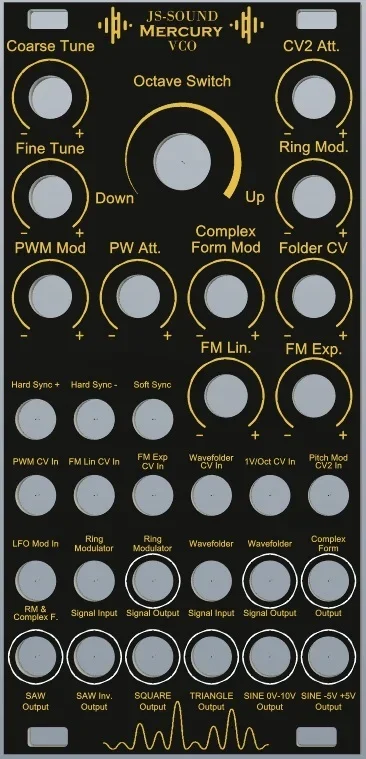

Heute habe ich das Panel für mein Modul VCO gemacht.



[Koch]

Wow, der VCO ist mächtig. Schön, dass du zwei Tune Regler gemacht hast mit Fine und Coarse. Ring Modulator, die vielen Ausgänge und die anderen Features sind auch Bombe.

Aber ich vermisse einen regelbaren Suboscillator (schaltbar -1 und -2 wie bei den alten Roländern) und Noise. Dann dürfte er auch gern noch etwas breiter werden. Oder vielleicht ein zweites Panel, mit Kabel verbunden, was woanders im Rack platziert werden kann, z.B. für Ring mod, sync und complex Form.

Und bitte nicht schwarz! Ich will freundliche Farben ...aber erstmal hören wie er klingt und ob Übersichtlichkeit und Bedienung unter den vielen Möglichkeiten in der Praxis nicht leiden.



[fairplay]

Und bitte nicht schwarz! Ich will freundliche Farben

...natürlich schwarz! - obwohl ein pinkfarbenes Modul womöglich auch mal ein Hingucker wäre...



[Maffez]

Neues aus der Breadboard-Hölle... Vermutlich wahnsinnig geworden vom vielen Lötzinn...



Noch nicht alles aufgekabelt, aber passt soweit: Einzelausgänge mit Lautstärkenkontrolle, schaltbarer Bandpass für das 3320 Filter und TRI A auf die Oszillatorenmischung. Dann mal PCB Design von KICAD anwerfen...



[Tsanderakis]

obwohl ein pinkfarbenes Modul womöglich auch mal ein Hingucker wäre...

Stelle mir gerade so ein Cockpit von einem Airbus mit all seinen Instrumenten in Pink vor oder einen Moog Modular Nachbau. Meine 4jährige Nichte findet sowas bestimmt total geil und da fehlen dann nur noch die Einhörner.



[rolfdegen]

Gestern zusammengezimmert: MicroDexed Touch
Anhang anzeigen 181472
Das Case hat etwas gelitten, da ich es doch noch mehrmals wieder auseinanderbauen musste, aber ich druck mir einfach nochmal ein neues, vielleicht was durchscheinendes...
Vielen Danke an dieser Stelle nochmal an @borderline600 für die Platinen!

Was mich etwas stört ist das Display im Gehäuse. Vielleicht kann man noch einen schönen Rahmen um das Display machen



[Bodo]

Heute habe ich das Panel für mein Modul VCO gemacht.

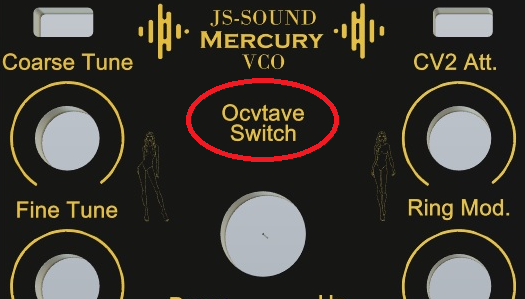

Ich hoffe und wünsche Dir, dass Du noch Zeit hast, den Schreibfehler in "Octave" zu korrigieren, bevor Du die in Auftrag gibst:



[fairplay]

ein Cockpit von einem Airbus mit all seinen Instrumenten in Pink vor oder einen Moog Modular Nachbau

...da ist alles grau...so 'sequencer.de-Hintergrunds-Langweilgrau'...



[Tsanderakis]

@Maffez

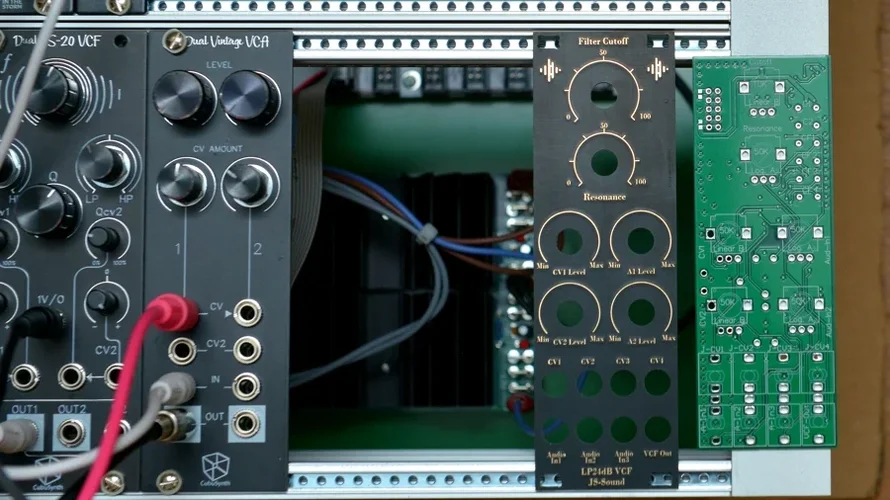

Der 2. VCF ist in den letzten Tagen auch noch hinzu gekommen. Wo es jetzt noch hängt ist der VCO. Bin auf der Suche nach einer Quelle für die 7808 bzw. 7908 Regler und habe bisher nichts gefunden. Das was ich aus China hatte war irgendwie mechanisch zu klein und an einem wohl auch die Beine in anderer Reihenfolge. Das wird wohl der Grund sein, warum ich den VCO nicht ans Laufen bekommen habe.

Da der lange Trimmer beim VCF um 180° gedreht eingebaut war, ist die Position vom Strich des Trimmers auch etwas verdreht. Habe sie erstmal weil es doch verwirrend war mit einem Stift schwarz gemacht. Wenn ich mal wieder bei Thonk bestelle, werde ich ein paar von den Tall Trimmer Toppers mitbestellen und die drauf stecken.



[JS-Sound]

Ich hoffe und wünsche Dir, dass Du noch Zeit hast, den Schreibfehler in "Octave" zu korrigieren, bevor Du die in Auftrag gibst:

Anhang anzeigen 181842

Ja das weiß ich, ich habe halt 100-mal alles neu geschrieben. Das Foto zeigt nicht die aktuelle Variant. Ich habe mich dabei vertippt. Ich werde das PCB und das Panel später bestellen, denn mir noch vielen Bauteilen fehlen: Rotary Switch, 3.5 Jacks (die habe ich bei Banzei Music bestellt und heute kam die Nachricht "es tut uns leid, diese Jacks haben wir nicht und die werden später gesendet). Den Schalter wollte ich bei Tayda bestellen und heute sind diese auch weg! Viele PCB Symbolen müsste ich neu in CAD machen und vor Bestellung muss ich alles testen, ob ich alles richtig gemacht habe (Bohrloch, Pads und so weiter).



[JS-Sound]

Wow, der VCO ist mächtig. Schön, dass du zwei Tune Regler gemacht hast mit Fine und Coarse. Ring Modulator, die vielen Ausgänge und die anderen Features sind auch Bombe.

Aber ich vermisse einen regelbaren Suboscillator (schaltbar -1 und -2 wie bei den alten Roländern) und Noise. Dann dürfte er auch gern noch etwas breiter werden. Oder vielleicht ein zweites Panel, mit Kabel verbunden, was woanders im Rack platziert werden kann, z.B. für Ring mod, sync und complex Form.

Und bitte nicht schwarz! Ich will freundliche Farben ...aber erstmal hören wie er klingt und ob Übersichtlichkeit und Bedienung unter den vielen Möglichkeiten in der Praxis nicht leiden.

Ich wollte noch ein LED einbauen, aber auch für ihn gibt es kein Platz Um die Lp's und auch den Preis zu sparen, sind allen Bauteilen auf nur einer Platine. Wegen dichter Montage habe ich nicht geschafft 4 Layers (Schichten) benutzen, jetzt ist die LP's mit 6x Schichten.

Ich kann auch komplett in Gold das Panel machen, aber dann muss ich alles invertieren, dass die Beschriftung schwarz wird. Die Chinesen bieten zwar vielen Farben für PCB, aber nicht die Regenfarben Grün, Violett, Schwarz, Rot, Weiss. Die schwarze Farbe gefällt mir irgendwie besser mit golden Zeichen.



[Maffez]

@Maffez
Der 2. VCF ist in den letzten Tagen auch noch hinzu gekommen. Wo es jetzt noch hängt ist der VCO. Bin auf der Suche nach einer Quelle für die 7808 bzw. 7908 Regler und habe bisher nichts gefunden. Das was ich aus China hatte war irgendwie mechanisch zu klein und an einem wohl auch die Beine in anderer Reihenfolge. Das wird wohl der Grund sein, warum ich den VCO nicht ans Laufen bekommen habe.

der vco kann bissl nervig sein und irgendwann werd ich den nochmal neu designen evtl.. meld dich gern per on wegen spann7ngsreglern

Da der lange Trimmer beim VCF um 180° gedreht eingebaut war, ist die Position vom Strich des Trimmers auch etwas verdreht. Habe sie erstmal weil es doch verwirrend war mit einem Stift schwarz gemacht. Wenn ich mal wieder bei Thonk bestelle, werde ich ein paar von den Tall Trimmer Toppers mitbestellen und die drauf stecken.

Jo, war zu wenig platz um den nicht über kopf zu haben. Im Prinzip hatte ich das auch so gedacht mit trimmer topper, wenn ich mich recht erinnere.
