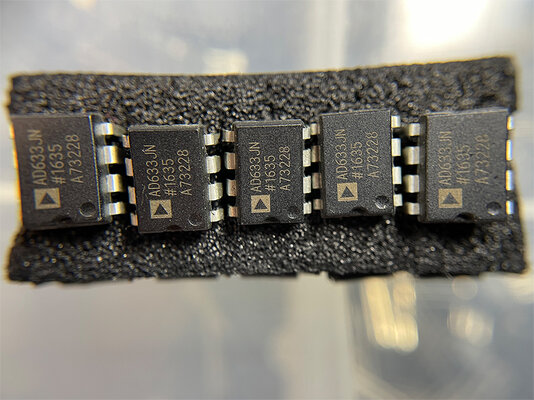

AD633
Zum Vergrößern anklicken....

Habe ich auch gerade mit Erschrecken festgestellt. Hatte die Dinger irgendwie billiger in Erinnerung und ich brauche ja 2. Aber wenn ich an so Projekte wie Westlicht Performer oder Ornament & Crime denke und an die DACs mit 9€ und 26€ nehme ich es dann zähneknirschend hin. Das Display für den Westlicht war auch mal zwischendurch 34€ und ist jetzt auch weit über 50€. Andere Displays kosten 1,50€. Der Euro ist auch nicht mehr was er war und die Teile werden in Dollar abgerechnet.
AS, CEM, SSI usw. ist auch kein preiswertes Vergnügen.

Angenommen ich will jetzt auch mit DIY-Projekten anfangen. Habe gestern für 400 Euro die ersten DIY Effekt Pedalen Kits bestellt. Aber die Zeit die ich für diese 5 Pedalen Kits brauchen werde ist nicht lang genug. Ich habe eigentlich viel bereits zur Hand was ich brauche um ein Modular Komplett System zu bauen. Einiges muss ich dazu kaufen. Mit CAD-Programmen kenne ich mich am besten aus 😊 Die LP’s kann ich auch selber machen und bestellen. Aber wo muss ich starten um sich richtig ins zeug zu legen?

Ich habe schon in meinem CAD-Programm alle Alpha LV & Cool Audio Chips in der Datenbank eingetragen und die Libraries erstellt. Jetzt will ich halt noch wissen, welche Eurorack Module (Schaltpläne müssen vorhanden sein) sind die coolsten? Eventuell plane ich dann gleich ein komplettes Modular System mit vielen Patch Slots und Optionen. Ich würde mich sehr über eure Vorschläge freuen.

JS-Sound schrieb:
Angenommen ich will jetzt auch mit DIY-Projekten anfangen. Habe gestern für 400 Euro die ersten DIY Effekt Pedalen Kits bestellt. Aber die Zeit die ich für diese 5 Pedalen Kits brauchen werde ist nicht lang genug. Ich habe eigentlich viel bereits zur Hand was ich brauche um ein Modular Komplett System zu bauen. Einiges muss ich dazu kaufen. Mit CAD-Programmen kenne ich mich am besten aus 😊 Die LP’s kann ich auch selber machen und bestellen. Aber wo muss ich starten um sich richtig ins zeug zu legen?

Ich habe schon in meinem CAD-Programm alle Alpha LV & Cool Audio Chips in der Datenbank eingetragen und die Libraries erstellt. Jetzt will ich halt noch wissen, welche Eurorack Module (Schaltpläne müssen vorhanden sein) sind die coolsten? Eventuell plane ich dann gleich ein komplettes Modular System mit vielen Patch Slots und Optionen. Ich würde mich sehr über eure Vorschläge freuen.
Zum Vergrößern anklicken....
Onament&Crime, Braids, Clouds würd ich jetzt mal so sagen. Ansonsten nen einfachen 3340 Oszillator, oder wie sehen die Anderen das? HAGIWO (auf YouTube suchen) hat auch sehr schöne Module (oft mit Seeduino und Arduino) im Angebot

THOGRE schrieb:
Onament&Crime, Braids, Clouds würd ich jetzt mal so sagen. Ansonsten nen einfachen 3340 Oszillator, oder wie sehen die Anderen das? HAGIWO (auf YouTube suchen) hat auch sehr schöne Module (oft mit Seeduino und Arduino) im Angebot
Zum Vergrößern anklicken....

Vielen Dank. Wobei mich interessieren in erster Linie mehr reine Analoge Module: beste Filter, VCAs, LFOs, OSC, eventuell auch Analoger Sequenzer kommt in Frage. Wenn die OSC mit 3340, dann welche Schaltung muss ich dafür nehmen? Es gibt von dem Roland und von dem Prophet eine Variante.

Bodo schrieb:
Weather Drones ist fertig und funzt. Veratrum ist zwar größtenteils fertig, aber da mir ein Subminiatur-Kippschalter fehlt und ich den nicht extra separat bestellen will, muss die Fertigstellung warten, bis ich irgendwann mal wieder was beim 3U-Shop bestelle und den Schalter dann halt dazupacke. Aber € 5,99 Versandpauschale bei einem Warenwert von € 2,50 stehen wirklich in keinem gesunden Verhältnis.
Zum Vergrößern anklicken....

Nochmal danke an @Tsanderakis, dass er doch noch einen fürs Veratrum (fast*) passenden Schalter hatte :D :supi:. Das Veratrum ist seit gestern auch fertig, funzt und ist im Case.

* "fast": Der Gewindedurchmesser war größer als im Panel vorgesehen, so dass ich die zugehörige Bohrung mit einer Feile etwas erweitert habe.

Beim It's 555... kommt inzwischen hinten was raus, hab aber den Eindruck, dass nicht alle CV- und Width-Funktionen funzen.

Bodo schrieb:
* "fast": Der Gewindedurchmesser war größer als im Panel vorgesehen
Zum Vergrößern anklicken....
Hatte den Schalter leider nicht nachgemessen. Kann sein, das der statt 5mm 5,5 hatte. Aber in der Not hilft die Feile. Was ich immer früher genommen hatte in Sachen Submini sind die Ninigis TSSM1032A2 ON/OFF/ON und TSSM1022A2 ON/ON. Ich werde die Tage mal wieder welche bei TME bestellen. Die Subminis hatte ich viel in ST Modular Sachen verbaut.
Hatte vorgestern noch Minis als Momentary (ON)/OFF/(ON) beim A. bestellt, aber das war wohl ein Griff ins Klo. Oft haben Verkäufer dort total keine Ahnung. Gekommen sind simple ON/OFF/ON.

Habe mir dann noch einen 2. Hagiwo gebaut mit der anderen Firmware. Das ist der auf der rechten Seite. Die Firmware ist etwas hakelig aber läuft im Prinzip. Musste auch wieder die Drehrichtung vom Encoder ändern. Nur das mit dem Rumdrehen vom Panel geht nicht so richtig mit je 2 Versionen. Da landet zwar das Loch für die Clock auf der anderen Seite, nur wandert da die Klinkenbuchse auf dem PCB nicht mit. Aber sonst ein schönes Projekt, wenn Leute Anfänger sind in Sachen Löten, und nicht zu teuer.


Anhänge

  • DSC08741.JPG
    4,3 MB · Aufrufe: 30
JS-Sound schrieb:
Vielen Dank. Wobei mich interessieren in erster Linie mehr reine Analoge Module: beste Filter, VCAs, LFOs, OSC, eventuell auch Analoger Sequenzer kommt in Frage. Wenn die OSC mit 3340, dann welche Schaltung muss ich dafür nehmen? Es gibt von dem Roland und von dem Prophet eine Variante.
Zum Vergrößern anklicken....
Schau doch mal auf der Seite von Eddy Bergman vorbei https://www.eddybergman.com/ der hat schöne Schaltungen und Pläne für Streifenplatinen, sehr zu empfehlen und sehr cooler, sympathischer Typ! Dort findest du vom 3340 Oszillator, über buffered Multiple bis Steiner Parker Filter.

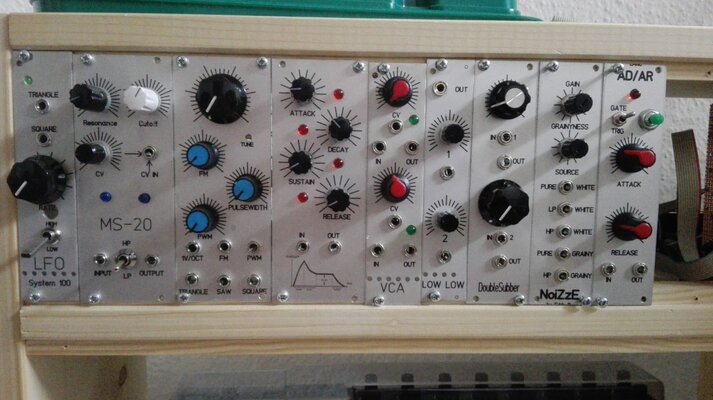

@JS-Sound das ist z.B. mein Rack, ist alles selbstgebaut, Rack, Module, Panels... das Bild ist aber nicht aktuell, mittlerweile sind beide Reihen fast voll. Ich hab dann aber auch etwas gecheatet und einige Bausätze gebastelt. Du kannst mir wenn du magst auch mal privat schreiben, ich hab bestimmt noch einige Baupläne, Schmematics usw. für dich.
Rack am 14.10.2020.jpg

Hi

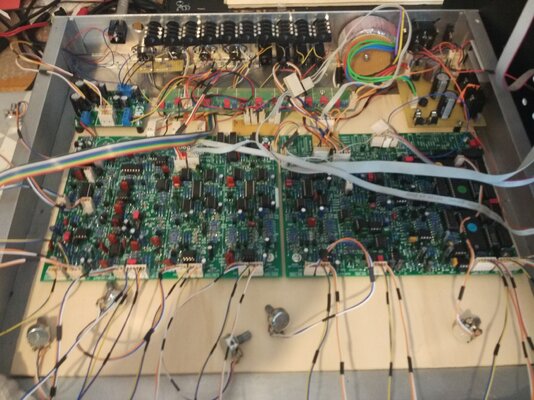

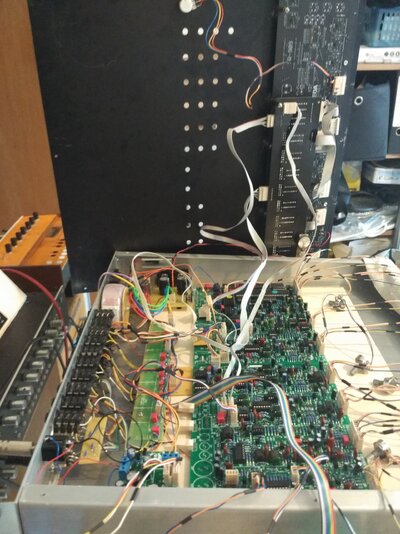

Nachbau einer 909 mit Sequencer
9090 Trevor Boards + SR 909 SequencerBoard (Original)
fehlt nur noch die Beschriftung auf der Frontplatte ansonsten Läuft alles rund
kurzes Video......


Anhänge

  • IMG_20220925_110500.jpg
    4,6 MB · Aufrufe: 28
  • IMG_20220925_110531.jpg
    4,8 MB · Aufrufe: 31
  • IMG_20220925_141824.jpg
    4,9 MB · Aufrufe: 28
  • 9090.mov
    10,5 MB
Designstudie 64 Step-Sequenzer. Jeder Step enthält einen Schiebeschalter, mit dem man die Anzahl der Gate-Impulse pro Step einstellen kann (kein
Gate, 1x, 2x und 4x). Mittels des Encoder kann ein Kanal direkt angefahren werden. Mit einem Druck auf den Encoder-Button springt der Zähler auf
Kanal 1. Ein Keypad folgt noch, mit dem man Anfang und Ende der Sequenz festlegen kann. Und natürlich 64 Potis, an deren Schleifer jeweils die
Spannung abgegriffen wird.

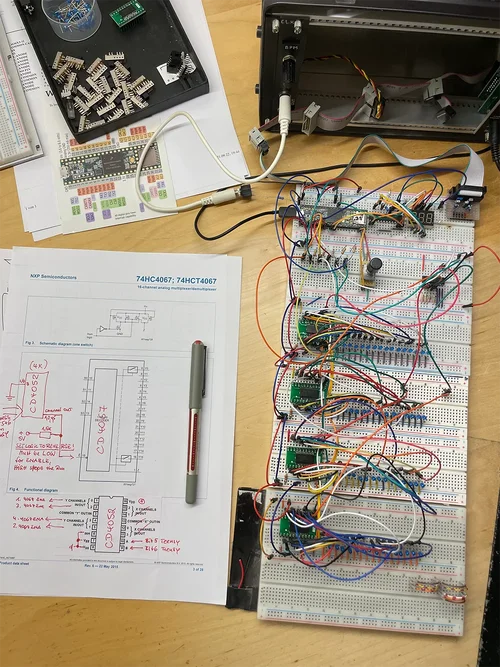

Der Teensy erzeugt mit jedem externen Interrupt einen Impuls bis max. 64. Dieser wird als binäre 6 Bit Adresse für die Multiplexer-ICs ausgegeben.
(die unteren 4 Bit auf die vier Adressleitungen der 74HCT4067 = 16 Steps, die oberen beiden Bits steuern einen 74HCT4052, der an seinen vier Ausgängen
die Enable-Pins der vier 4067 scharf schaltet. Also 4 x 16 = 64.)

Vorbild (08':30", der Sequenzer im Hintergrund) -> Chris Franke

Mir graut vor der Verdrahtung ...


Zuletzt bearbeitet:
Hi Klaus
humax5600 schrieb:
Wo finde ich die Bauanleitung dazu ?
mfg Klaus
Zum Vergrößern anklicken....
Bauanleitung gibts dazu so nicht, für den Zusammenbau habe ich die Originalen Schaltpläne
zur hand genommen
Der Sequencer ist von der SR909, die Soundboards sind von Trevor 9090
Netzteil hab ich nach den Originalen Schaltplänen nachgebaut sowie das FlipFlop Board welches die Verbindung zwischen Sequencer + Instrumente herstellt ( Trigger und Velo)
beim Gehäuse hat mir ein Freund unter die Arme gegriffen, Frontplatte hat ein bekannter gefräst aber bei der Gravur mußte er leider passen

Gruß
StormB

StormB schrieb:
Hi
Nachbau einer 909 mit Sequencer
9090 Trevor Boards + SR 909 SequencerBoard (Original)
fehlt nur noch die Beschriftung auf der Frontplatte ansonsten Läuft alles rund
kurzes Video......
Zum Vergrößern anklicken....
ANGEBER !!! 😝
onkelhoste schrieb:
Designstudie 64 Step-Sequenzer. Jeder Step enthält einen Schiebeschalter, mit dem man die Anzahl der Gate-Impulse pro Step einstellen kann (kein
Gate, 1x, 2x und 4x). Mittels des Encoder kann ein Kanal direkt angefahren werden. Mit einem Druck auf den Encoder-Button springt der Zähler auf
Kanal 1. Ein Keypad folgt noch, mit dem man Anfang und Ende der Sequenz festlegen kann. Und natürlich 64 Potis, an deren Schleifer jeweils die
Spannung abgegriffen wird.

Der Teensy erzeugt mit jedem externen Interrupt einen Impuls bis max. 64. Dieser wird als binäre 6 Bit Adresse für die Multiplexer-ICs ausgegeben.
(die unteren 4 Bit auf die vier Adressleitungen der 74HCT4067 = 16 Steps, die oberen beiden Bits steuern einen 74HCT4052, der an seinen vier Ausgängen
die Enable-Pins der vier 4067 scharf schaltet. Also 4 x 16 = 64.)

Vorbild (08':30", der Sequenzer im Hintergrund) -> Chris Franke

Mir graut vor der Verdrahtung ...

Anhang anzeigen 153287
Zum Vergrößern anklicken....
OBERANGEBER !!! 🤪

Thomasch schrieb:
dann braucht es nur noch wenige Iterationen bis du dafür ne Frontplatte in Größe der Chinesischen Mauer benötigst.
Zum Vergrößern anklicken....

Damit wäre es der erste Sequenzer, der vom Weltraum aus zu sehen ist!!! :cool: Ich werde in der Tat eine komplette
19"-Front nur mit den 64 Kanälen belegen. Der steuernde Teil kommt hinter eine separate Frontplatte (Auch weil
es eine eigene Clock braucht, die doppelten und vierfachen Takt erzeugt). Ich freu mich wie ein junges Schnitzel
auf das Ergebnis ...

onkelhoste schrieb:
Damit wäre es der erste Sequenzer, der vom Weltraum aus zu sehen ist!!!
Zum Vergrößern anklicken....

Zitat Wiki:

"Schon seit längerer Zeit wird behauptet, dass die Chinesische Mauer das einzige Bauwerk sei, das man mit bloßem Auge aus dem Weltraum sehen könne. Diese Behauptung verkennt, dass für die Erkennbarkeit eines Objektes aus großen Entfernungen nicht der längste, sondern der kürzeste Durchmesser entscheidend ist. Bei der chinesischen Mauer also die Breite, ebenso wie bei einer Straße. Bisher hat noch kein Astronaut die Große Mauer der Ming-Zeit mit bloßem Auge erkennen können. Was man jedoch bei sehr guten Sichtverhältnissen aus großer Höhe sehen könnte, wäre der Schatten der Mauer, wenn die Sonne aus geeigneter Himmelsrichtung tief steht und die Mauer ein breites Schattenband erzeugt."
