Nummer 37 ist ein Yamaha RX-5.

YM3907 (ADG)
Wave Address counter array. Very typical design for 80-ties romplers when synthesizer DSPs were devided into several chips. This is the first stage, that determines pitch and just counts addresses. 64-pin package.

YM3908 (WDP)
Wave data processor, that does interpolation and scaling. For it's 14 (probably planned for 28?) voices it uses 14 independant DACs (YM3014). 64-pin package.

YM3014 (DAC)



[sternrekorder]

Nummer 37 ist ein Yamaha RX-5.



[Moogulator]



[fanwander]

[ https://scontent-fra3-1.xx.fbcdn.net/hphotos-xfa1/v/t1.0-9/11742986_906038969435278_8837525332402242632_n.jpg?oh=550f3e2fa6e8b0e4fdc1cdef87d4ff5e&oe=56451FE2 (•BILDLINK) ]

Puuh! Im ersten Moment war ich bei der Crowbox, aber die Anordnung stimmt nicht und es fehlen die ganzen passiven Bauteile. Da die ICs alle DIL through hole sind, wären SMD-widerstände irgendwie seltsam. Auch noch auffällig ist der größere 24pin IC, vom Layout her könnte es eher ein 4067 Multiplexer als ein EPROM sein. Irgendwas digitales - sieht aber irgendwie nicht nach Sequencer aus. Die endlose Kontaktleiste ist aber das größte Rätsel.



[Moogulator]

ist auch schwer, Voyetra



[ppg360]

Nr. 38: Tenori-On?

Ich rate nur, wegen der vielen Tasterkontakte und den integralen LEDs.

Stephen



[sternrekorder]

Nr. 38 ist eine KORG ESX. Da hat auch fast jeder Taster eine LED.



[fanwander]

ist auch schwer, Voyetra

Woher hast Du das bild mit den Fabrikneuen Platinen? Baut die jemand nach?



[Moogulator]

geklaut aus FB - war auch überrascht, wie SCHÖN die sind. Aber sieht so aus, dass deren Links irgendwann explodieren.

Achja, wer Nacktes sehen will https://www.sequencer.de/blog/ableton-pu ... pped/24575
Ganz interessant in Push 2 - einige Details.



[Rolo]

sehr schöner thread! Interessante Fotos. Schade daß das nicht mehr weiter ging.



[swissdoc]

sehr schöner thread! Interessante Fotos. Schade daß das nicht mehr weiter ging.

Da hast Du wohl recht. Dies sind keine Synths...

Nummer 40:

Nummer 41:



[qwave]

Ein echter Synthesizer:

Nr. 42



[swissdoc]

Ein echter Synthesizer: Nr. 42

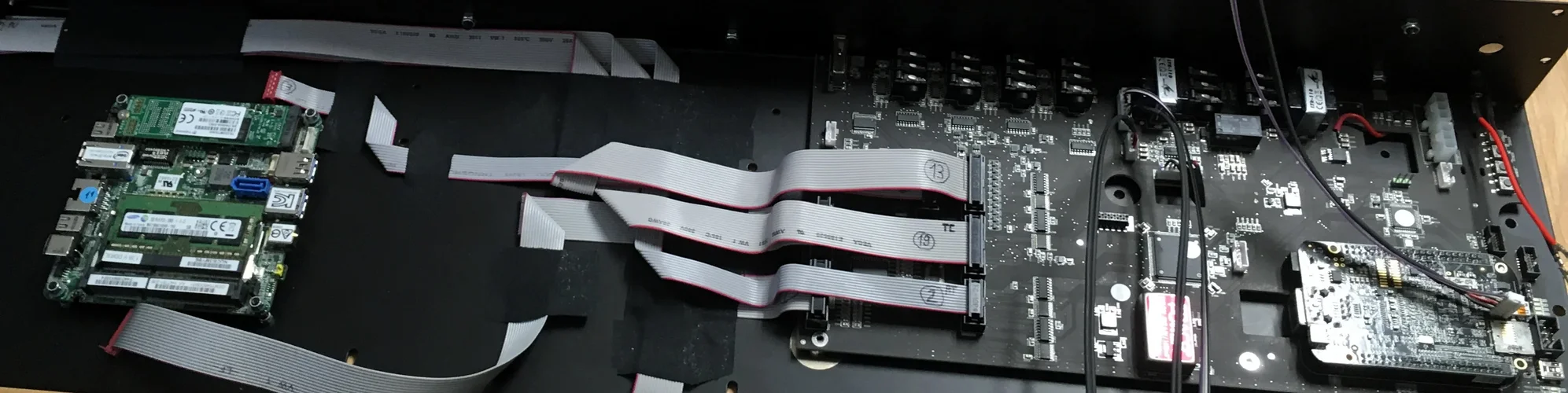

Ich dachte ja erst so vom vielen Schwarz her, dass es ein Modal 008 wäre. Für analog ist es dann aber doch zu dünn besiedelt und es kommt mit den Ausgängen nicht hin. Es ist also wohl eher ein Nonlinear Labs C15.



[qwave]

...Nonlinear Labs C15

Genau



[sternrekorder]

Ich rate mal bei Nummer 41:
Quantec QRS



[swissdoc]

Ich rate mal bei Nummer 41:
Quantec QRS

Genau. Das Bild gibt es hier schon mal (denke ich zumindest mal)...



[sternrekorder]

Nr. 43



[swissdoc]

Das ist einfach. Nummer 43 ist ein Emu EMAX. Birdrun lässt grüssen...



[sternrekorder]

Genau. Birdrun. Als der ohnehin knappe Speicher mit solchen Entwicklerspäßen gefüllt wurde
100 Punkte für Swissdoc



[qwave]

Nr. 44
(eine verräterische Platinenbeschriftung habe ich unkenntlich machen müssen)



[ppg360]

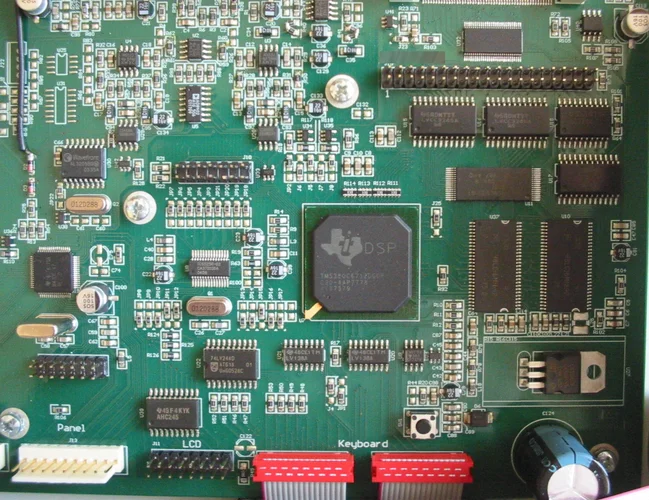

#44: Waldorf Wave? (wg. LCD und Panel)

Edith: Ich sehe gerade, daß #44 auch schon unter #35 gepostet wurde und sich dort als Memotron entpuppte.

Ich hab' nichts gesagt.

Stephen



[qwave]

#44: Kein Waldorf WAVE.

Der WAVE hat keinen einzigen DSP. Und dessen Digital Boards sind erheblich größer und nicht in SMD.



[swissdoc]

Oh man, in 2014 war ich ja noch richtig schlau. Aber der Trick mit R10 oder R40 ist cool. Oben im Bild in der Mitte. Zwei SMD Widerstände im Dreieck zusammengelötet...



[qwave]

...
Aber der Trick mit R10 oder R40 ist cool. Oben im Bild in der Mitte. Zwei SMD Widerstände im Dreieck zusammengelötet...

Das ist zwei mal zu sehen: bei R40 und rechts davon bei R41 noch einmal.



[intercorni]

PPG Waveterm A



[intercorni]

Edgar Froeses PPG 340/380 System von Hinten



[intercorni]

PPG Waveterm A



[swissdoc]

@interconti:
Das ist ein Ratespiel. Also nur Bilder mit fortlaufender Nummer und dann uns raten lassen.
