Der User @tulle hat mir auf die Sprünge geholfen beim identifizieren: das ist wahrscheinlich ein emi Filter, der mögliche hochfrequente Störanteile aus dem Signal zoppt: https://www.murata.com/en-eu/api/pdfdownloadapi?cate=cgsubChipLCFilteCombined&partno=NFE31PT470C1E9#

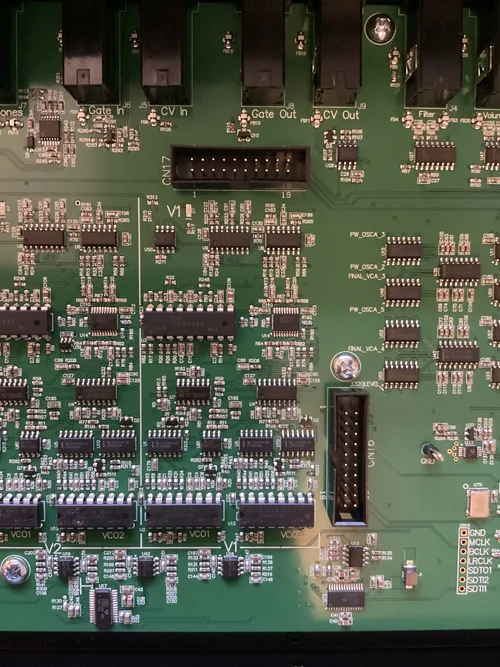

Ja, an *allen* Buchsen, sogar am sleeve Terminal jeder einzelnen (#hastenochnichgesehen). kleiner Einblick im Anhang.
jo, eher technischer Kram und auf Önglüsch, aber hab mal angefangen das Innenleben etwas auszuloten.
Was mir auffällt, das REV3 Filter zerrt schneller als das REV1/2 bei voller VCO Dröhnung - ist das bei anderen Geräten auch so? (Kann man locker umgehen durch weniger VCO Lautstärke, aber mich interessiert die Parametrisierung hier). https://www.modwiggler.com/forum/viewtopic.php?p=3988538#p3988538
Und noch zum Stimmenaufbau, was ich bisher gefunden habe: https://www.modwiggler.com/forum/viewtopic.php?p=3988651#p3988651
gut zum einschlafen, so technisches ...
Dann müsste man sicher auch panning realisieren können, oder?

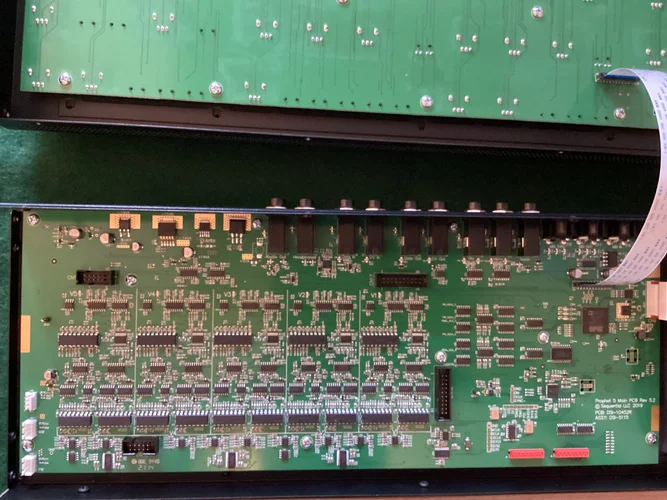

Lustig, diese fetten DIL Curtis Chips im Kreise der modernen SMD Komponenten. Aber am meisten Spass macht mir der BB PCM Chip unten in der Mitte.
Prophet 5 Hack: Bank G auswählen und 3x tune Taster, dann hast du alle general midi sounds!
— die sind für tonhöhensteuerung (und evtl anderes), da sind insgesamt ne Handvoll von drin (schau ganz unten)
es gibt schon den klassischen panorama mod als kit für den rev 4 von irgendeiner firma, wobei ich den selber nicht immer so gut umgesetzt finde: https://www.technologyroom.net/ (wieso die phones Buchse auslösten und umdrehen??)
Damit dieser das Signal nicht mehr von der Prophet Platine, sondern von der kleinen Tochterplatine bekommt. Also das Panning auch auf dem Kopfhörer zu hören ist. So muss dort keine Leiterbahn weggekratzt werden.
Burr Brown Wandler waren/sind high-end Chips und der PCM54 ein legendärer Wandler, der in vielen FX genutzt wurde. Ich habe lange keinen solchen Wandler gesehen.
Ja, klar, aber dafür reicht es, R113 und R114 rauszunehmen. Die beiden Widerstände verbinden den phones amp mit der Buchse... as easy as that... Main PCB ausbauen, den HP auslöten, umgekehrt festkleben wäre somit hinfällig... Die Lötpunkte für VCA control, die die angeben sind auch eher suboptimal gewählt. An den CV Buffer Amps (U55-D in dem Fall) ginge das mit viel weniger Risiko...
Nö, generell finde ich das bei Polys auch unnötig. Auch ein Grund, weshalb ich den klassischen Panoramamod nicht so spannend finde. "Breit" an sich ist nicht immer ne hilfreiche Eigenschaft im Mix.
// Hab nicht viele Polys und wollte bei dem halt Maximalnutzen, was das angeht.
glaube ja. bei deinen bildern auf deiner webseite hab ich noch hier und da potenzielle unterschiede bei in zwei widerständen gesehen, aber sonst scheint das das hauptding zu sein. wobei glaub ich swissdoc sich hioer wohl besser auskennen könnte
Aber wozu genau braucht der P5 Wandler(werden damit CVs erzeugt?)
Genau.
Das heißt, dafür werden im Prinzip ganz normale Wandler genutzt, die sonst Audio wandeln würden? Faszinierend.
Ganz normal, im Sinne, dass sie D nach A wandeln schon. Im Detail sicher unterschiedlich. Andere Sample-Raten und eher kein Oversampling. Man geht ja vom Wandler in einen Demultiplexer und in einzelne S/H-Stufen. Dort dann noch Glättung.
Der LFO ist doch global und nicht per Voice, oder? Dann kann das ja nicht gehen.
es hätte ja sein können das intern 10 LFOs gibt die auf jede Stimme wirken.. aber ofensichtlich ist dies nicht der Fall. Aber poly-at auf den Filter ist ja auch wasDer LFO ist doch global und nicht per Voice, oder? Dann kann das ja nicht gehen.
