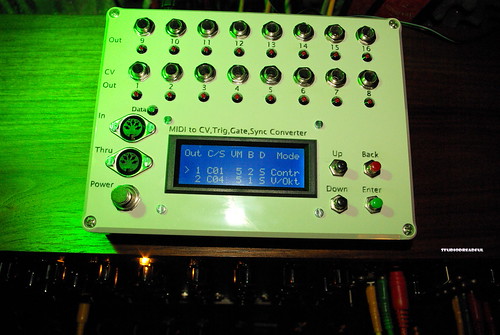

Re: Ein interessanter Midi Converter MUC 200
um es mal einfacher zu machen - DIE FEATURES:
Die Funktionen des MUC-200
Der MUC-200 besitzt insgesamt 16 Ausgänge, die alle mit unterschiedlichen Funktionen belegt werden können.
Hierbei müssen wir zwischen der ersten Gruppe (Ausgang 1 - 8) und der zweiten Gruppe (Ausgang 9 - 16) unterschieden, da die letzte Gruppe nicht alle Funktionen zur Verfügung stellt.
Im Folgenden werden die einzelnen Konfigurationsmöglichkeiten der beiden Gruppen ausführlich erläutert.
Funktionen der Ausgänge 1 - 8
Trigger-Signale
Trigger-Signale können durch den MIDI-Befehl „Note On“ oder „Note Off“ erzeugt werden.
Frei wählbare Spannungshöhe: 5V bzw. 10V oder variable Einstellung, dessen Spannungshöhe dann durch den Velocity bzw. Release-Wert bestimmt wird.
Zuordnung einer frei wählbaren Note (0 – 127), oder die Aktivierung eines Trigger-Signals erfolgt bei jedem empfangenen Notenwert.
Zuordnung eines frei wählbaren MIDI-Kanals (1 – 16).
Frei wählbare Impulsdauer von 2ms bis 0,5sec. Voreingestellt sind die allgemein üblichen 4ms.
Gate-Signale
Gate-Signale (und dessen Impulsdauer) werden durch die aufeinanderfolgenden MIDI-Befehle „Note On“ und „Note Off“ erzeugt.
Frei wählbare Spannungshöhe von 5V bzw. 10V oder variable Einstellung, dessen Spannungshöhe dann durch den Velocity bestimmt wird.
Zuordnung einer frei wählbaren Note (0 – 127), oder die Aktivierung eines Gate-Signals erfolgt bei jedem empfangenen Notenwert.
Zuordnung eines frei wählbaren MIDI-Kanals (1 – 16).
MIDI-Synchronsignale
Es werden Trigger-Signale bei Empfang von MIDI Clock, Start, Stop und Reset erzeugt.
Frei wählbare Impulsdauer von 2ms bis 0,5sec. Voreingestellt sind die allgemein üblichen 4ms.
Für MIDI-Clock kann zusätzlich ein Teilungsfaktor von 1 bis 96 bestimmt werden.
Erzeugung von Gate-Signalen, dessen Impulsdauer durch die nacheinander empfangenen MIDI-Synchronsignale Start/Stop bzw. Stop/Start bestimmt wird.
Frei wählbare Spannungshöhe von 5V bzw. 10V
Steuerspannung mit 7-Bit Auflösung
Diese Steuerspannungen können durch die MIDI-Befehle „Note On“ und dessen Velocity-Wert, dem MIDI-Befehl „Note Off“ und dessen Release-Wert und über einen beliebigen Controllerwert gebildet werden.
Zuordnung einer frei wählbaren Note oder Controllernummer (1 – 127).
Zuordnung eines frei wählbaren MIDI-Kanals (1 – 16)
Frei wählbarer Spannungsbereich von 0 bis ca. 5,3V oder von 0 bis ca. 10,6V.
Volt/Octave Funktion
Alle 8 Ausgänge (1 – 8) wurden bereits auf diese Funktion hin kalibriert. Somit erfolgt die Ausgabe gemäß der Definition ausreichend linear von 1 bis 5 Volt. Allerdings mußten bezüglich der Kosten gewisse Zugeständnisse gemacht werden. Somit kann die Ausgangsspannung über den gesamten Bereich einen geringen Offset von 0 - 25mV aufweisen.
Steuerspannung mit 8-Bit Auflösung
Diese Steuerspannung wird durch das 2. und 3. empfangene Byte folgender MIDI-Befehle gebildet:
“Pitch Bending” (1.Datenbyte + 2.Datenbyte)
“Note On” (Note + Velocity)
“Note Off” (Note + Release)
“Polyphonic Aftertouch” (Note + Dynamic)
Frei wählbarer Spannungsbereich von 0 bis ca. 5,3V oder von 0 bis ca. 10,6V.
Bemerkung:
Aufgrund der Kalibrierung für eine lineare Volt/Oktave-Funktion liegt die maximale Ausgangsspannung (bei maximaler Ansteuerung) etwas über 5V bzw. 10V. Daraus resultiert, dass bei Mittelstellung des Pitch-Reglers eine Steuerspannung von ca. 2,65V bzw. 5,3V erzeugt wird.
Funktionen der Ausgänge 9 - 16
Trigger-Signale
Trigger-Signale können durch den MIDI-Befehl „Note On“ oder „Note Off“ erzeugt werden.
Feste Spannungshöhe von 5V (MUC-200), bzw. optional 10V (MUC-210) oder ausgestattet mit S-Trigger-Ausgängen (MUC-220).
Zuordnung einer frei wählbaren Note (0 – 127), oder die Aktivierung eines Trigger-Signals erfolgt bei jedem empfangenen Notenwert.
Zuordnung eines frei wählbaren MIDI-Kanals (1 – 16).
Frei wählbare Impulsdauer von 2ms bis 0,5sec. Voreingestellt sind die allgemein üblichen 4ms.
Gate-Signale
Gate-Signale (und dessen Impulsdauer) werden durch die aufeinanderfolgenden MIDI-Befehle „Note On“ und „Note Off“ erzeugt.
Feste Spannungshöhe von 5V (MUC-200), bzw. optional 10V (MUC-210) oder ausgestattet mit S-Trigger-Ausgängen (MUC-220).
Zuordnung einer frei wählbaren Note (0 – 127), oder die Aktivierung eines Gate-Signals erfolgt bei jedem empfangenen Notenwert.
Zuordnung eines frei wählbaren MIDI-Kanals (1 – 16).
MIDI-Synchronsignale
Es werden Trigger-Signale bei Empfang von MIDI Clock, Start, Stop und Reset erzeugt.
Frei wählbare Impulsdauer von 2ms bis 0,5sec. Voreingestellt sind die allgemein üblichen 4ms.
Für MIDI-Clock kann zusätzlich ein Teilungsfaktor von 1 bis 96 bestimmt werden.
Erzeugung von Gate-Signalen, dessen Impulsdauer durch die nacheinander empfangenen MIDI-Synchronsignale Start/Stop bzw. Stop/Start bestimmt wird.
Feste Spannungshöhe von 5V (MUC-200), bzw. optional 10V (MUC-210) oder ausgestattet mit S-Trigger-Ausgängen (MUC-220).
adapterstecker sind nicht so dolle
