BatNoize
..
Hi Zusammen,
zur Zeit bin ich dabei mein "Studio" Eurorack zu erweitern.

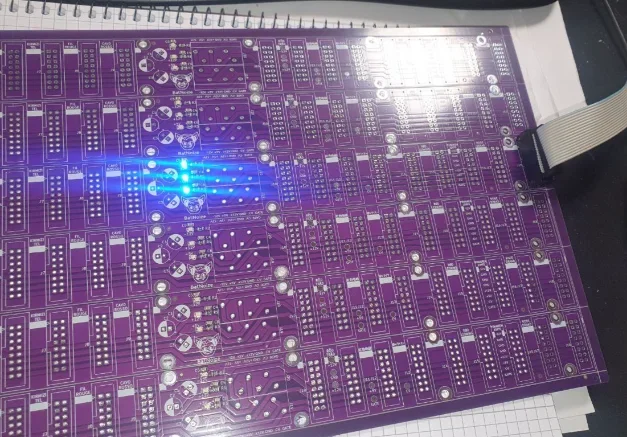

Ich möchte die kommenden Tage ein paar Platinen im Nutzen über JLCPCB bestellen, da werden sicherlich ein paar Stück übrig bleiben.

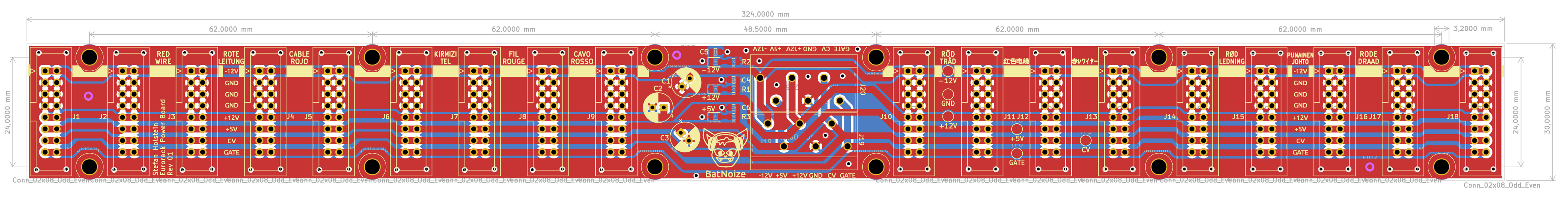

Technische Daten:
- Abmesungen: 324 mm x 30 mm
- 18x 16-Pin Wannenstecker
- 2x WAGO 250-206 Ein / Ausgang als Push In Klemme
- 3 Status LED für -12V/+12V/+5V
- 6x Montagelöcher

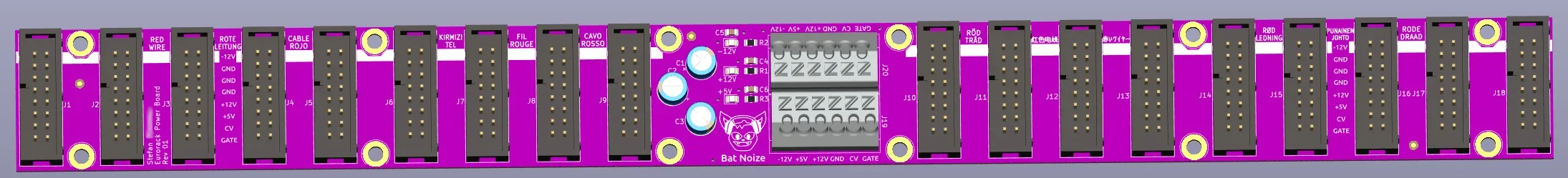

PCB:
- 2 Lagig
- Bleifrei HASL
- Lötstoplack: Lila
Material zum Bestücken kann über Reichelt bestellt werden. BOM/Liste folgt.
Hat jemand Anregungen, Interesse oder Lust ein Review durchzuführen und evtl. paar PCBs mit zu bestellen.
Später werde ich voraussichtlich die Gerber Daten bei GitHub hochladen.
Anregung und konstruktive Kritik ist auch gerne willkommen.
Schöne Grüße
Stefan
