Bodo schrieb:
Ich kuck heute abend gern mal, sofern das noch aktuell ist (habs eben erst gesehen).

Kann sein, dass ich sowas noch habe (Kondensatoren dieser Art hab ich auf jeden Fall, aber konkret beim Wert von 0,01 µF a.k.a. 10 nF muss ich schauen).
Zum Vergrößern anklicken....
Danke aber passt schon weil ich eh bei Reichelt bestellen muss und das Ding auch absolut keine Eile hat. Ich will es halt Irgendwann mal fertigstellen, hab ich vor über 10 Jahren mal zur Hälfte bestückt.

Moin.

Mir fehlen noch ganz wenige Bauteile für die Lyra-8:

- je ein (Keramik-)Kondensator 510 pF und 1200 pF bzw. 1,2 nF
- 4 Potis C100k Dual/Stereo

Die Kondensatoren kann ich zur Not durch Parallelschaltung von 470 und 39 pF bzw. 1 nF und 200 pF ersetzen, aber für die perrevers logarithmischen Stereopotis Potis habe ich nicht mal eine Bezugsquelle in Deutschland oder wenigstens Europa finden können :?.

Falls jemand da helfen kann, wäre ich sehr dankbar.

VEB Synthesewerk schrieb:
Sowas? Amazon Link
Zum Vergrößern anklicken....

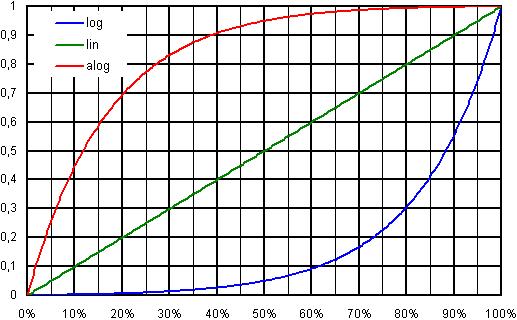

Nope. Das sind logarithmische (A). Die hab ich auch in für die Lyra-8 passender Bauform bekommen. Was mir fehlt, sind revers logarithmische (C).

VEB Synthesewerk schrieb:
Müssen die Werte für die Cs so genau sein?
Zum Vergrößern anklicken....

Vermutlich nicht (sonst wären da sicher auch keine Standard-Kerkos, sondern irgendwelche Spezialtypen mit engerer Toleranz in der BOM), aber ich neige da manchmal zu buchstabengetreuem Befolgen :roll:...
Was mit der o.g. Parallelvariante eh kein Problem wäre, das müsste ich alles vorrätig haben.

Zuletzt bearbeitet:
VEB Synthesewerk schrieb:
Zum Vergrößern anklicken....

Bodo schrieb:
für die perrevers logarithmischen Stereopotis Potis habe ich nicht mal eine Bezugsquelle in Deutschland oder wenigstens Europa finden können :?.
Zum Vergrößern anklicken....

Dass Mouser die hat, weiß ich ;-).

Aber nur für die 4 Potis bei Mouser aus den USA bestellen lohnt schon wegen der dann immensen Frachtkosten nicht, und irgendwas anderes, um auf den Frachtfrei-Betrag zu kommen, brauch ich derzeit nicht.

Ich hab welche in China gefunden - € 3,51 plus 1,50 Versand für je 2 Stück. Wenns gar nicht anders geht, bestelle ich da dann zweimal mit ein paar Tagen Abstand. (Separat, damit das jeweils unter der 1-Euro-EUSt.-Grenze bleibt - also ganz gezielte Verhinderung von Kombiversand.)
Wie anderenthreads geschrieben: Mit der zu entrichtenden EUSt. habe/hätte ich keinerlei Problem. Aber ich bin nicht bereit, für eine Sendung von 7 Euro Netto- bzw. 8,50 Bruttowert dann noch 6 Euro an DHL abzudrücken, weil die sich selbst den Auftrag zur Zollabwicklung erteilt haben. Die perverse Situation: Für zwei Sendungen zahle ich dann doppelt Versand, also unnötig € 1,50 mehr. Dafür kriegt DHL aber € 6,00 weniger - ich spare damit unterm Strich also € 4,50 :mauer:. Ist doch krank, dieses System.

THOGRE schrieb:
bei den Kerkos kann dir bestimmt @GuywithBass weiterhelfen denk ich !
Zum Vergrößern anklicken....
Danke für das vertrauen
Bodo schrieb:
Mir fehlen noch ganz wenige Bauteile für die Lyra-8:

- je ein (Keramik-)Kondensator 510 pF und 1200 pF bzw. 1,2 nF
Zum Vergrößern anklicken....
aber solche Werte sind mir bislang nicht unter gekommen. 560 Pf und 1,5 nF habe ich als Keko aus einem Sortiment da.

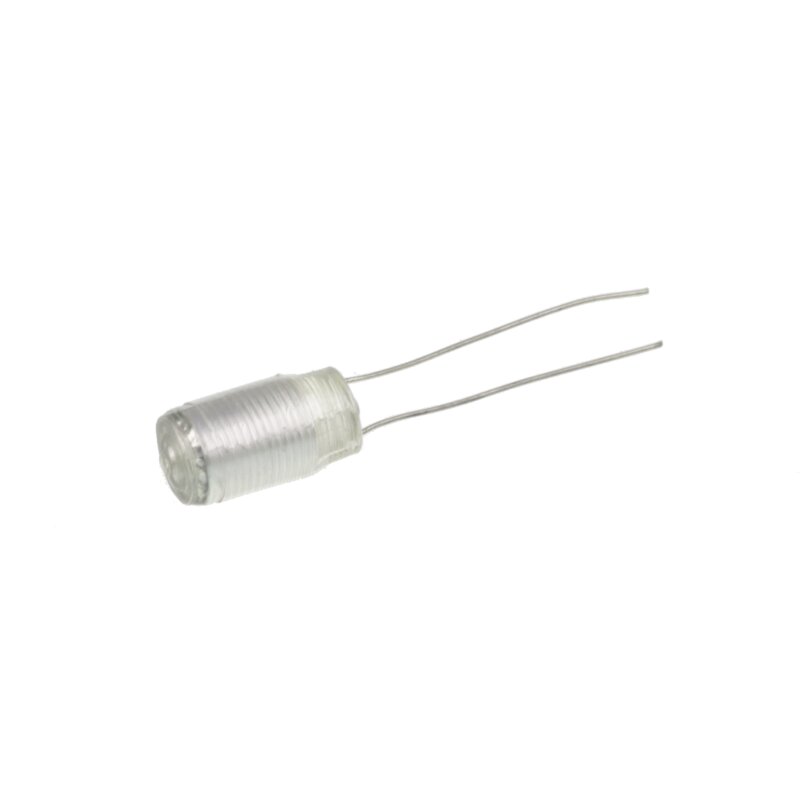

aber TME hat 1,2nF als Folie

www.tme.eu

R76QF112050H0J KEMET - Kondensator: Polypropylen | R76; 1,2nF; 13x4x9mm; THT; ±5%; 10mm | TME - Elektronik Bauteile Deutschland

KEMET R76QF112050H0J | Kondensator: Polypropylen; R76; 1,2nF; 13x4x9mm; THT; ±5%; 10mm - Das Produkt ist bei TME erhältlich. Prüfen Sie unser reichhaltiges Angebot.
www.tme.eu www.tme.eu

und 510pF als SMD

510PF - Suchbegriff | Elektronische Teile. Vertriebshändler und Onlineshop - Transfer Multisort Elektronik Deutschland | Kondensatorleitern MLCC | Breite Palette von elektronischen Teilen und Bausteinen / TME

510PF - Suchbegriff | Elektronik-Shop Transfer Multisort Elektronik – elektronische Teile und Komponenten. Mehr als 1 000 000 Produkte im Angebot von mehr als 1400 Herstellern. Globaler Vertriebspartner für Elektronikteile. Lieferzeit ab 24 h. Jetzt bestellen! | Gruppe: Kondensatorleitern MLCC |...
www.tme.eu www.tme.eu

Bodo schrieb:
Ich hab mal über deren Kontaktformular nach den Versandkosten für 4 dieser Potis nach 'schland gefragt... mal sehen!
Zum Vergrößern anklicken....

Anscheinend war diese Frage zu schwierig :roll:. Da kam nur der Hinweis, dass man das nach Registrierung beim Kassengang sähe.
Hab jetzt die ersten zwei in China bestellt, nächste zwei dann die Tage.

THOGRE schrieb:
Tayda hat meines Wissens auch welche , siehe HIER
Zum Vergrößern anklicken....

Ist aber auch nicht so richtig EU ;-)...

www.musikding.de

Polystyrene capacitor 510pF radial, 0,30

Styroflex (polysterene) capacitor 510pF Tolerance +/-5%, 50V Diameter 5mm, Length 10mm Spacing 3,5mm 510pF=0,51nF=0,00051uF
www.musikding.de www.musikding.de
www.musikding.de

Polystyrene capacitor 1,2nF radial, 0,30

Styroflex (polysterene) capacitor 1,2nF Tolerance +/-5%, 50V Diameter 5mm, Length 10mm Spacing 3,5mm 1200pF=1,2nF=0,0012uF
www.musikding.de www.musikding.de
wenns auch Polystyrenes sein können.
www.musikding.de

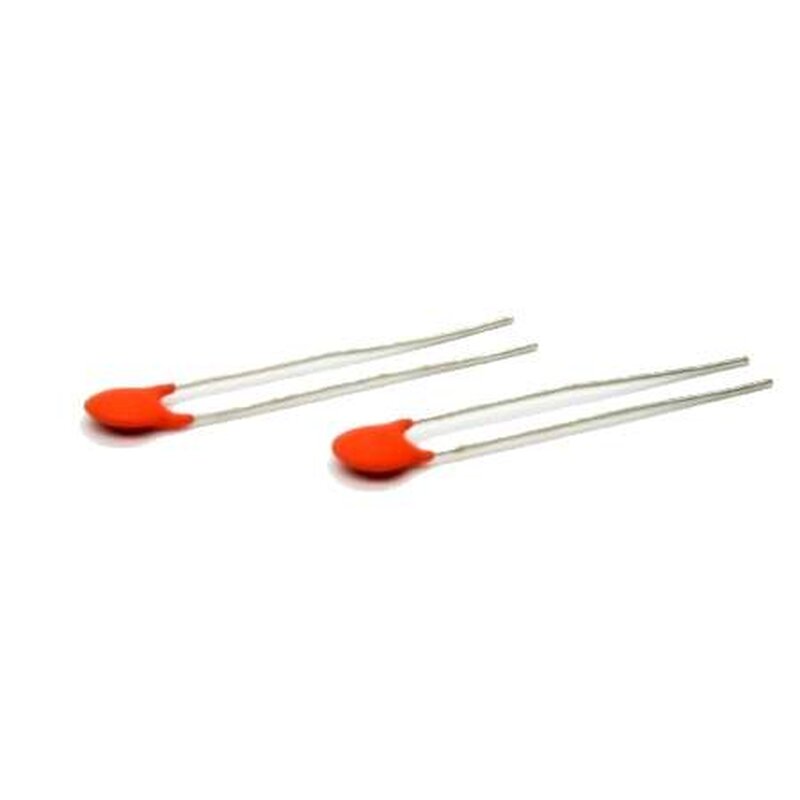

Ceramic Disc 1,2 nF, 0,06

1,2nF ceramic-disc capacitor 63V, Spacing 2,5mm 0 0012uF=1 2nF=1200pF
www.musikding.de www.musikding.de


Zuletzt bearbeitet:
Tsanderakis schrieb:

Pot LA-A1M-C100K :: Mesa Boogie :: Potentiometers :: Passive Components :: Electronic Parts :: Banzai Music GmbH

www.banzaimusic.com
Vielleicht passt sowas? Ist nur teuer.
Zum Vergrößern anklicken....

Banzaimusic...? Nee, lass mal ;-).

Hab mich inzwischen aber (siehe #73 von 13.7. 22:15) doch zur "chinesischen Lösung" entschieden. Sobald das Tracking anzeigt, dass die raus sind, bestell ich dann die zweiten 2 St. hinterher (siehe dazu auch #68 von 13.7. 9:29).

Die Kondensatoren setz ich aus jeweils 2 vorhandenen Kerkos in Parallelschaltung zusammen, und gut ist. Spart unnötigen Aufwand.

@JayBee - die 1,2 nF hatte ich bei UK (da hab ich am Wochenende bestellt) nicht gefunden, hatte allerdings auch "nur" bei Kerkos gekuckt - der auf Deinem Bild ist ein "Greenie"-Folienkondensator, oder?

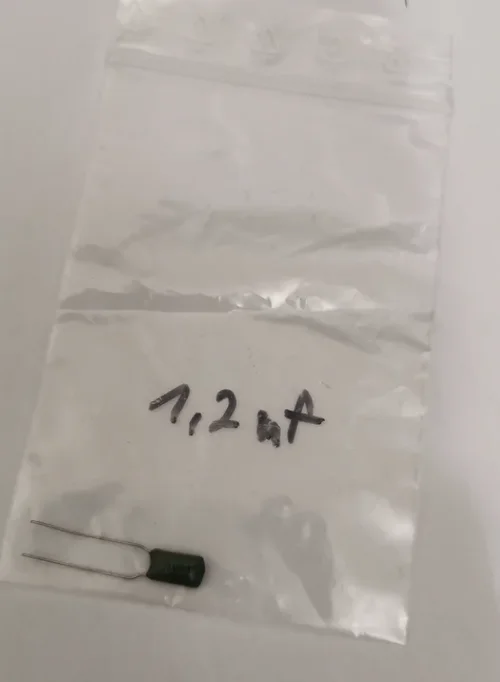

Ja, das ist ein "Greenie". Habe da wohl nur nach dem Wert gesucht und nicht anderes gefunden. Kann heute abend ein Bild senden wo ich den in der LYra verbaut habe.

JayBee schrieb:
Kann heute abend ein Bild senden wo ich den in der LYra verbaut habe.
Zum Vergrößern anklicken....

Das ist lieb, aber eigentlich nicht nötig (soll heißen: mach Dir keine unnötige Mühe damit). Der Platz ist ja auf der Platine gekennzeichnet ;-).

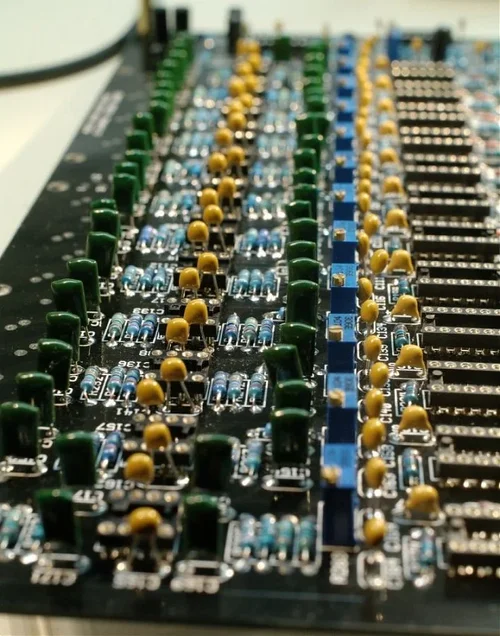

Greenies habe ich bislang erst für ein Projekt verwendet/gebraucht - den MFOS 12-Band-Vocoder, da werden ausdrücklich Folienkondensatoren mit 5 % Toleranz in der BOM genannt. Dafür habe ich dann Greenies genommen.
In erklecklicher Anzahl... siehe Bild!
Und irgendwo anders habe ich dann gelegentlich auch mal einen oder zwei reingesetzt, auch wenn ein "simpler Standardkondensator" gereicht hätte - weil ich die halt noch da hatte und dann nicht erst noch wieder was nachkaufen musste.

greenies im vocoder.jpg

Zuletzt bearbeitet:
@fanwander

Habe dem Laden aus deinem Link heute vormittag einen persönlichen Besuch abgestattet.
Das CA 3084 hat er schon vor Jahren verkauft und nur vergessen das Teil aus seinem Bestand zu löschen. :mauer:
Die Lösung mit den 2 Transistoren hab´ ich z.Z. ich ja so am laufen , aber wollte halt so nah´ wie möglich bei der Orginal Schaltung bleiben.

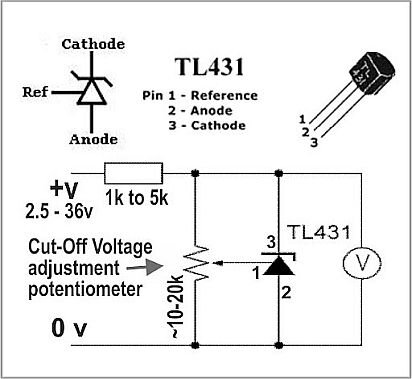

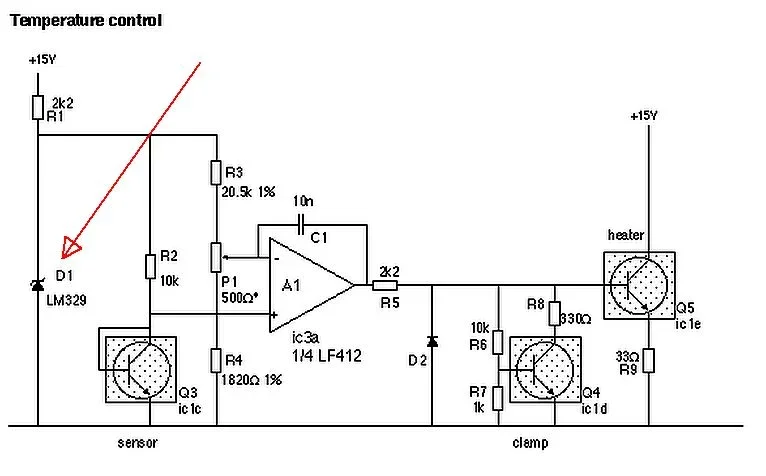

Den LM329 werde ich wohl auch durch einen TL 431 ersetzen ( braucht dann zusätzlich einen Trimmer um die pass. Spannung von 6,9 Volt einzustellen )


​


Zuletzt bearbeitet:
Suche noch (leicht verzweilfelt) für den Westlicht..

1x Display NHD-3.12-25664UCY2 https://www.newhavendisplay.com/specs/NHD-3.12-25664UCY2.pdf ​

(hat hier i-wer vllt. ne Quelle/Händler in Europa? Mouser/DigiKey etc. nicht auf Lager. Luna-electronic hat es, aber verkauft nur an Gewerbetreibende)

1x Molex USB connector https://datasheet.octopart.com/105057-0001-Molex-datasheet-48881000.pdf

2x LM1117MPX-3.3-NOPB https://datasheet.octopart.com/LM1117MPX-3.3-NOPB-Texas-Instruments-datasheet-7550779.pdf

2x Bead MI0603K300R-10 0603 https://datasheet.octopart.com/MI0603K300R-10-Steward-datasheet-14357321.pdf

Zuletzt bearbeitet:
der USB Connector bei TME https://www.tme.eu/de/details/mx-105057-0001/usb-und-ieee1394-steckverbinder/molex/105057-0001/
LM1117MPX-3.3 da gehen auch billige China Teile. Da habe ich bestimmt noch 100 rumliegen. Wichtig ist nur 3 Beine.
https://de.aliexpress.com/item/1325671745.html manchmal auch über Amazon und Ruhe ist. Das sind eigentlich ganz normale 300R 0603s.

NHD-3.12-25664UCY2 / OLED kijelző 256x64 (NEWHAVEN DISPLAY) - HESTORE - Elektronikai alkatrész kis- és nagykereskedelem

NHD-3.12-25664UCY2, OLED kijelző 256x64,
www.hestore.hu
Da habe ich noch nicht gekauft aber die bieten es an.

Tsanderakis schrieb:
Das sind eigentlich ganz normale 300R 0603s.
Zum Vergrößern anklicken....
Also kann man da getrost 300R Widerstände nehmen?
Tsanderakis schrieb:

NHD-3.12-25664UCY2 / OLED kijelző 256x64 (NEWHAVEN DISPLAY) - HESTORE - Elektronikai alkatrész kis- és nagykereskedelem

NHD-3.12-25664UCY2, OLED kijelző 256x64,
www.hestore.hu
Da habe ich noch nicht gekauft aber die bieten es an.
Zum Vergrößern anklicken....
Ja, gerade geschaut. Auf Anfrage. Um die 40€ + MwSt + Versand.. Tut schon ein wenig weh.

LM1117 und der Usb connector sind das kleinere Problem bei der Sache.
Connector hatte ich bei TME gesehen, lohnt nur nicht wg. Versand.
LM´s hab ich schon im Warenkorb, frage mich aber ob so ein Ferrit Samplebook Sinn macht. (Braucht man ja eher seltener)
Bestellt.

Danke Dir für den Link und die Info´s.
Überlege/gucke auch nochmal.

Zuletzt bearbeitet:
