[Suche] Empfehlung für Software Tool zum Layout von (Streifen) Leiterplatten.

[GuywithBass]

Hallo Gemeinde,

ich suche - wie dem Titel zu entnehmen - ein Software Tool mit dem ich das Layout von Schaltungen auf Streifenplatinen realisieren kann.

Anforderung:

1) Unterstützung von Schaltungslayout auf Streifenplatinen (2,54 mm-Raster)
2) Unterstützung von Schaltungslayout auf Lötpunktplatinen (2,54 mm-Raster)
3) Bautteilkatalog (Poti, Buchsen, Schalter, Trimmer, Widerständen, ...)
4) Unterstützung von Schaltungslayout
5) für bis zu 25,- oder gerne Kostenfrei
6) Frontpanel Layout

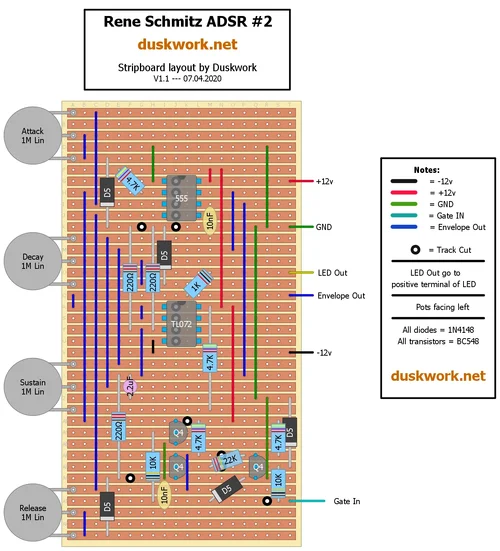

Es sollen u.a. Schaltungen wie nach folgender ADSR auf Doppelstock Platinen oder Platinen anderen Fromates, oder Streifenausrichtung geplant werden.

Beispiel:




Für zielführende Antworten, weiterführende Kommentare oder sachdienliche Hinweise und Links bin ich wie immer dankbar.

Gruß

GwB



[CO2]

Ich habe früher alle meine Platinen mit Illustrator gemacht, das ist ja „nur“ ein Grafikprogramm, funst aber auch.... Es gibt halt keinen Katalog für Bauteile, also Beschriftungen muss man selber einfügen, alle Verbindungen selber ziehen usw....



[klangsulfat]

Schon mal geschaut, ob Fritzing das vielleicht kann? Frontpanel-Layout geht damit aber nicht.



[humax5600]

LochMaster 4.0

Elektronische Schaltungen auf Lochrasterplatten entwerfen.

www.electronic-software-shop.com

Software > DIY Layout Creator : DIY Fever – Building my own guitars, amps and pedals

[DIY Fever] DIY Layout Creator - DIY Layout Creator software and layout collection

diy-fever.com

VeeCAD Home

VeroRoute

Download VeroRoute for free. Qt based Veroboard, Perfboard, and PCB layout and routing application. Cross-platform software for producing Veroboard (stripboard), Perfboard, and 1-layer or 2-layer PCB layouts. Automatically prevents short-circuits and checks for open-circuits.

sourceforge.net



[THOGRE]

Ich hab mich auch schon umgesehen und komme jedesmal wieder zu Lochmaster, leider ist der aber nicht gratis, also nutze ich weiterhin
Veroroute, ich komme damit ganz gut zurecht und es reicht zur Zeit noch für meine Projekte. Ergänzung, während ich diesen Kommentar schreibe,
probiere ich den DIY Layout Creator aus und muss sagen, dass er richtig gut aussieht und VeroRoute wahrscheinlich ablösen wird.

Beste Grüße THOGRE



[Saftwerk]

Lochmaster ist mir noch gut aus meiner Bastelzeit mit Mikrocontrollern in Erinnerung.



[THOGRE]

Lochmaster ist mir noch gut aus meiner Bastelzeit mit Mikrocontrollern in Erinnerung.

Aber eben leider nicht gratis, allerdings auch nicht soo teuer, ich meine gelesen zu haben, dass man es für 49€ kaufen kann.



[Saftwerk]

Das ist wirklich bezahlbar und lohnt sich wenn man es häufiger braucht.



[GuywithBass]

dass man es für 49€ kaufen kann.

Den Preis habe ich heute auch gelesen.

Wenn ich dadurch nur zwei Module selbstbaue und nur auf die materialpreise schaue habe ich das locker mit drei Modulen raus. Je modul rechne ich für PCB und Front rund 25 Euro.

Ich lade mir mal die Demoversion runter.



[GuywithBass]

Auf der suche nach dem Download für Lochmaster bin ich über nachfolgenden Link gestolpert:

Schaltplaneditoren – Mikrocontroller.net

www.mikrocontroller.net



[THOGRE]

Auf der suche nach dem Download für Lochmaster bin ich über nachfolgenden Link gestolpert:

Schaltplaneditoren – Mikrocontroller.net

www.mikrocontroller.net

Da habe ich auch schon nachgesehen, sehr schade, das Programm, was dort im Forum entwickelt wurde, bekam wohl zu wenig Aufmerksamkeit und wurde deshalb leider eingestellt , es sah sehr vielversprechend aus. Natürlich sind noch ein ganzer Haufen anderer Vorschläge am Start, guter LINK !
